30系ヴェルファイアエグゼクティブラウンジで車中泊ベッドを作った完成記事になります。
まずは今までの流れを・・・
ベッドを作ったきっかけとしては、やっぱりシートを使っての車中泊は厳しいなと感じたことでした。
まぁそりゃそうだという感じですがｗ
まず３列目シートを折りたたんだ状態で３列目部分に２段ラックを作りました。
予想通りではありましたが、狭いなと思い３列目シートを外して、板部分を作り直しました。
狭いなと感じたのは、以前アルファードに乗ってた時にずっと３列目を外して乗ってて、その時の感覚が残ってるからです。
３列目シートを外して板を作りなおし、やはりそっちの方がよかったので、板に銀マットとカーペットを巻いていきました。
ようやくここまできまして・・・
そして今回！やっと完成編ということで、２列目部分まで繋げてベッドと言える状態までできたので、書いていきたいと思います。

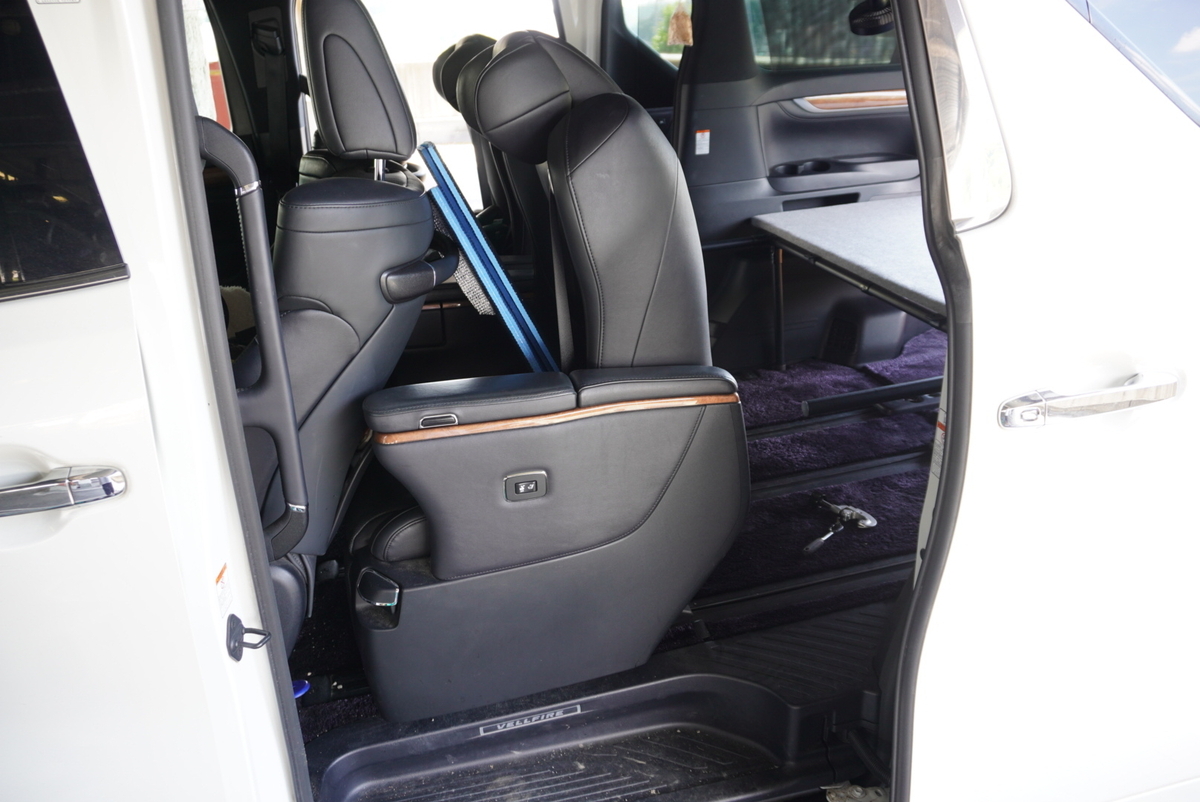

エグゼクティブラウンジのシートがでかすぎて・・・

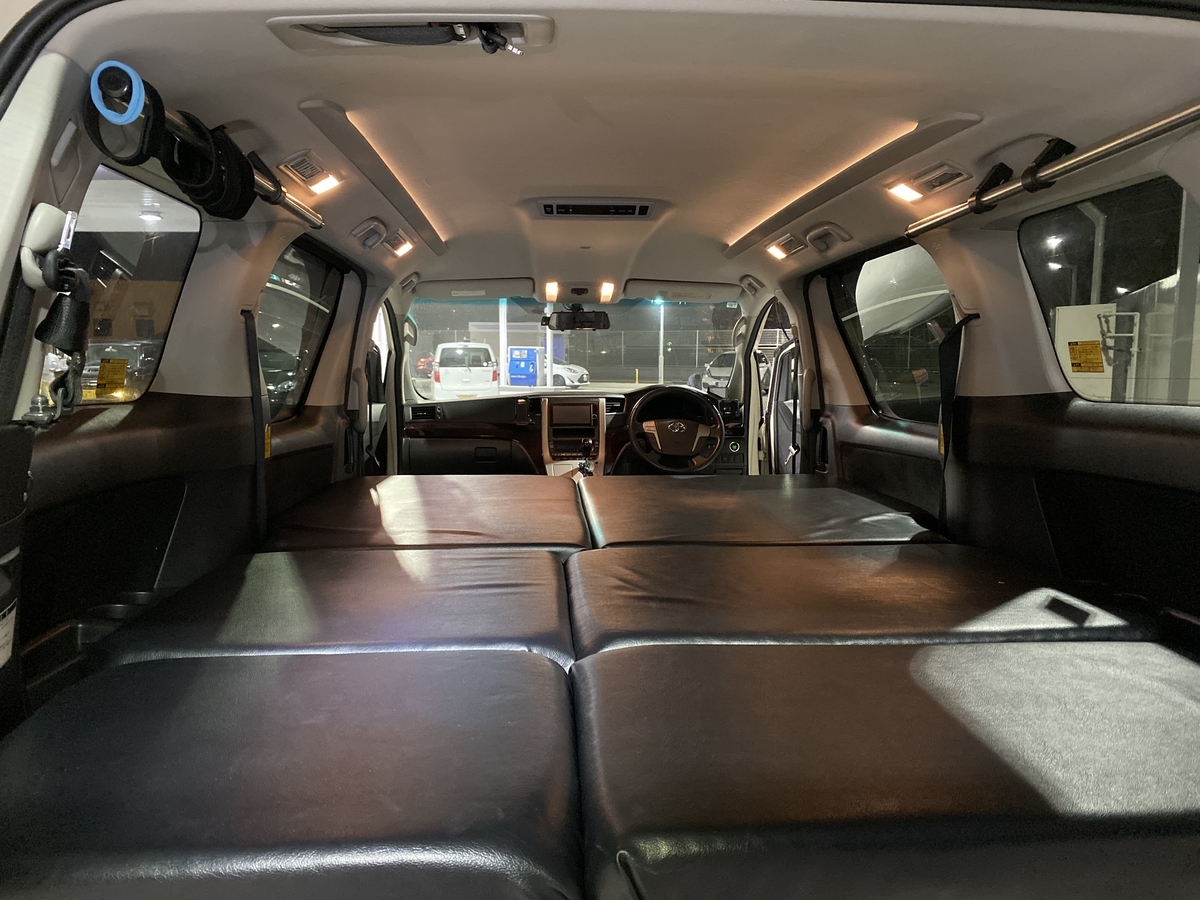

理想的なのは、やっぱりこの時のように、
２列目シートを前に出して、全開に倒してその上にベッドを作ることで、
この時のベッドの大きさは約230×140cmで、ベッドから天井までの高さもそこそこ確保できてる状態でした。
30系も８人乗りのベンチシートだったり７人乗りでも小さめのシートが搭載されてるグレードなら同じように作れてましたが、
人気グレードのアルファード「SC」、ヴェルファイア「ZG」だとシートが大きくなるので、同じように作ったとしてもシートの高さがある分天井までのクリアランスが狭くなり、
エグゼクティブラウンジだとさらにシートが大きい分天井までのクリアランスが狭くなるので、
シート上に作るのは諦めて、
シートを前にスライドさせた状態で作ることにしました。

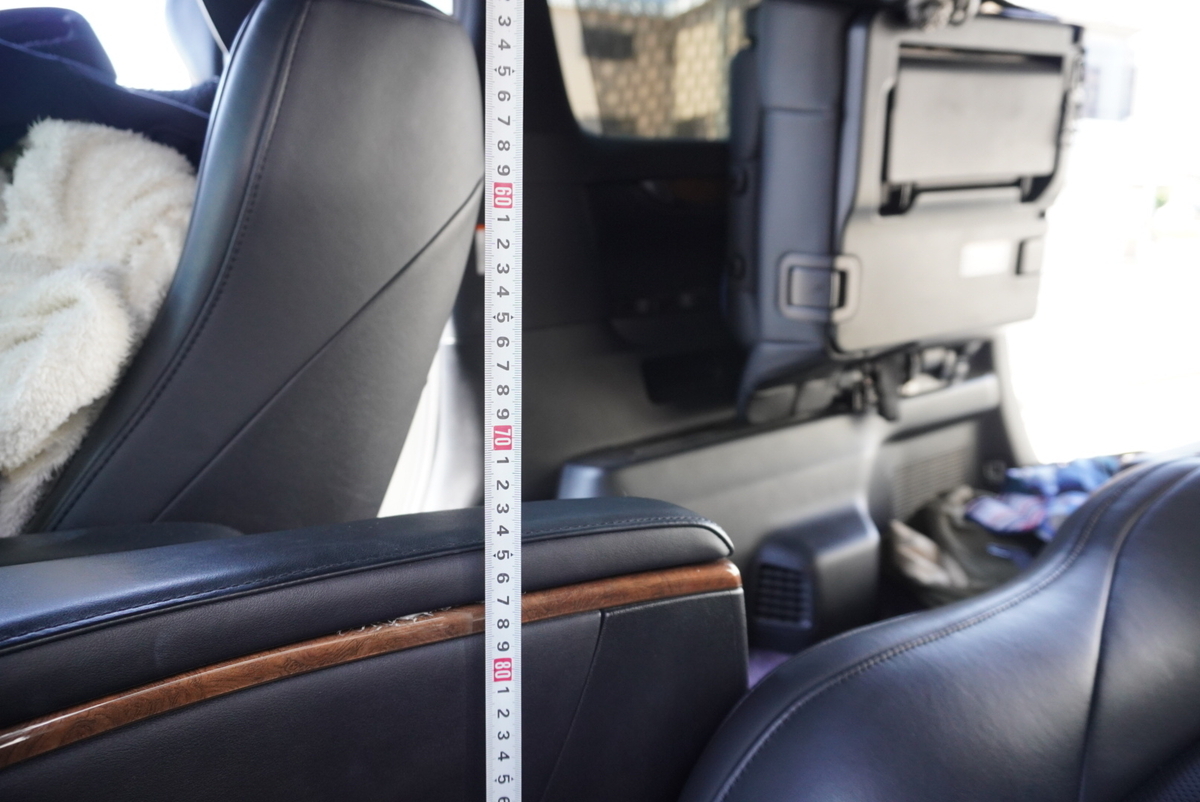

長さ優先でシートを寝かせて作ることも考えたのですが、天井までのクリアランスが70cm程度と狭くなると座るのがしんどいのと、
３列目の２段ラックの高さがやはりこれぐらい(約40cm)がベストだという理由もありました。
というわけで以前みたいに大きいベッドはできませんが、計算上160cmはとれるので、嫁さんと子どもたちは寝れるかなと思い作っていきました。
足パイプの寸法と使ったメタルジョイント
さてさて、３列目のラックの足(ラック製作記事)からパイプを伸ばしていくんですが、

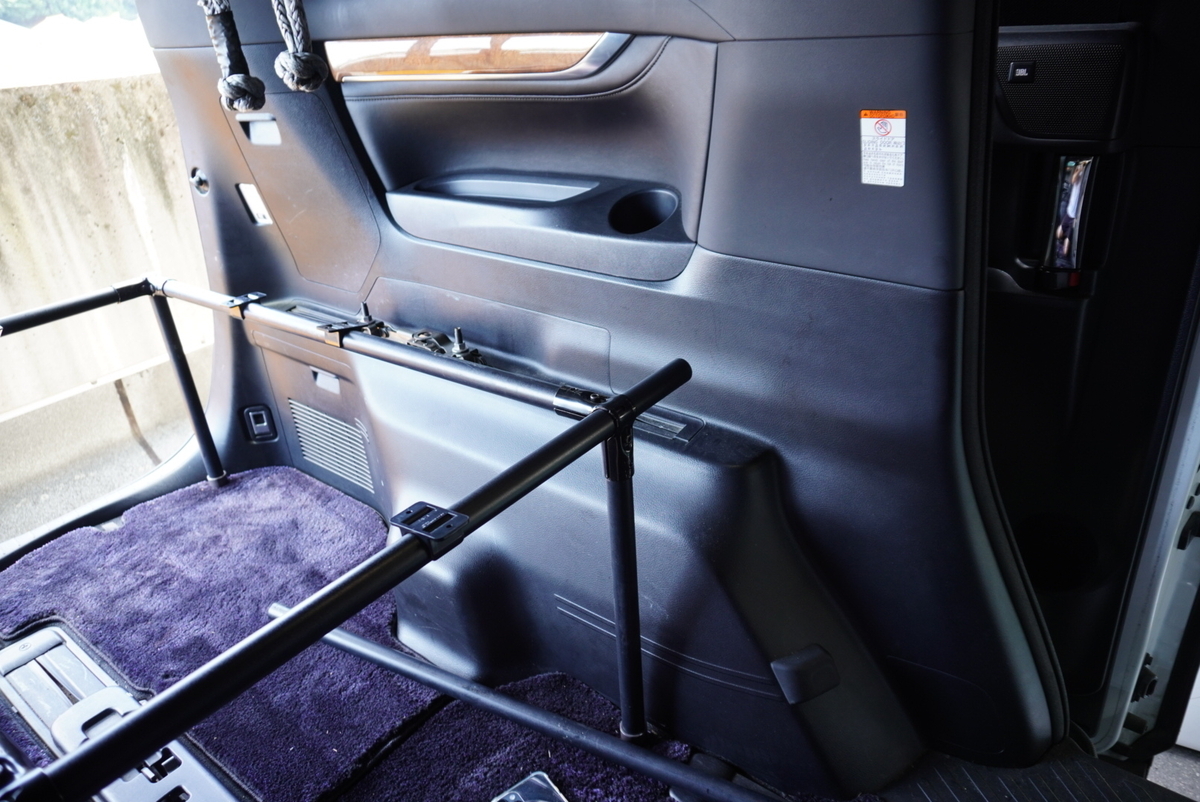

まずは３列目ラック部分の足をちょっと変えました。
前側の２か所を・・・

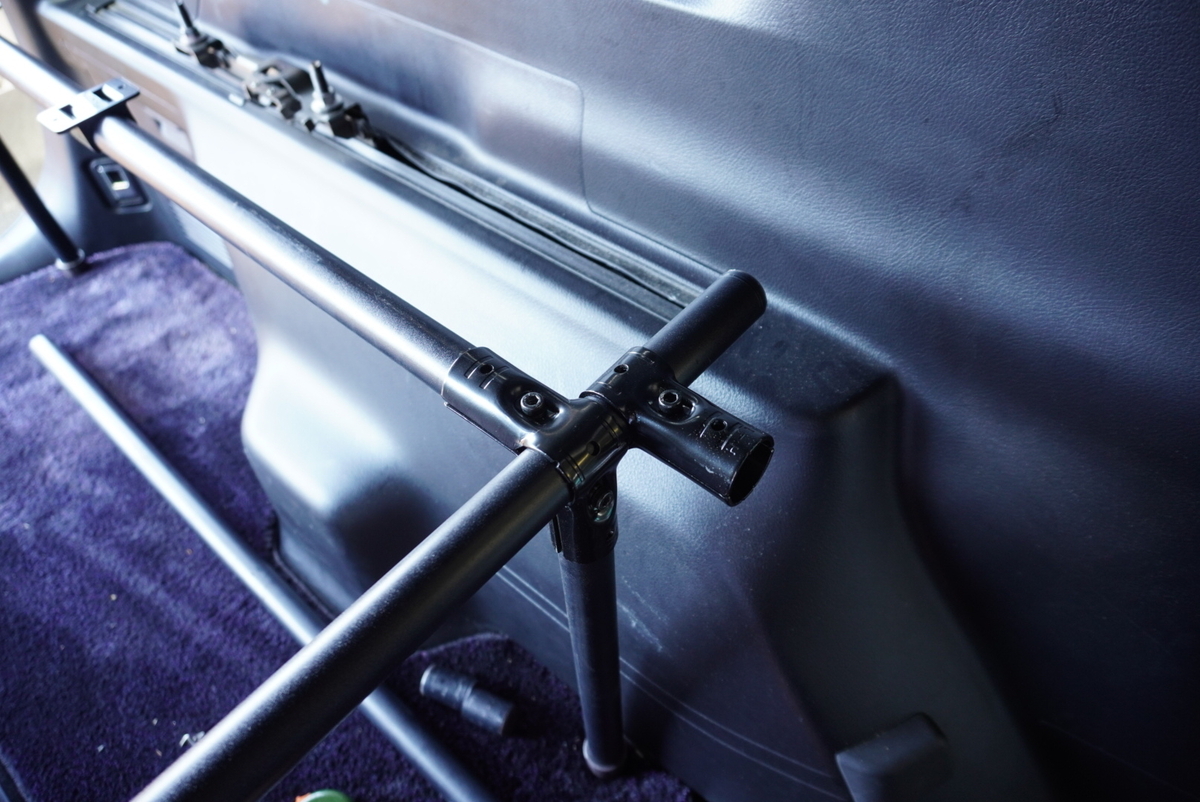

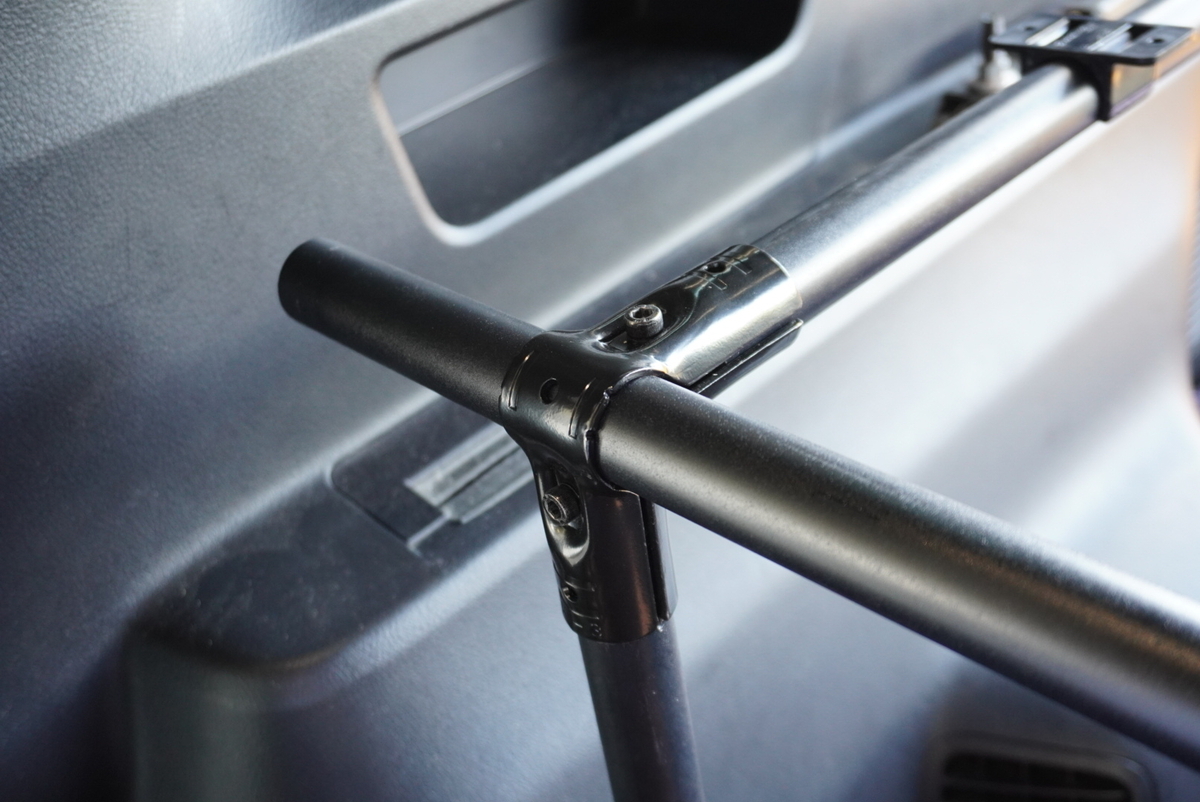

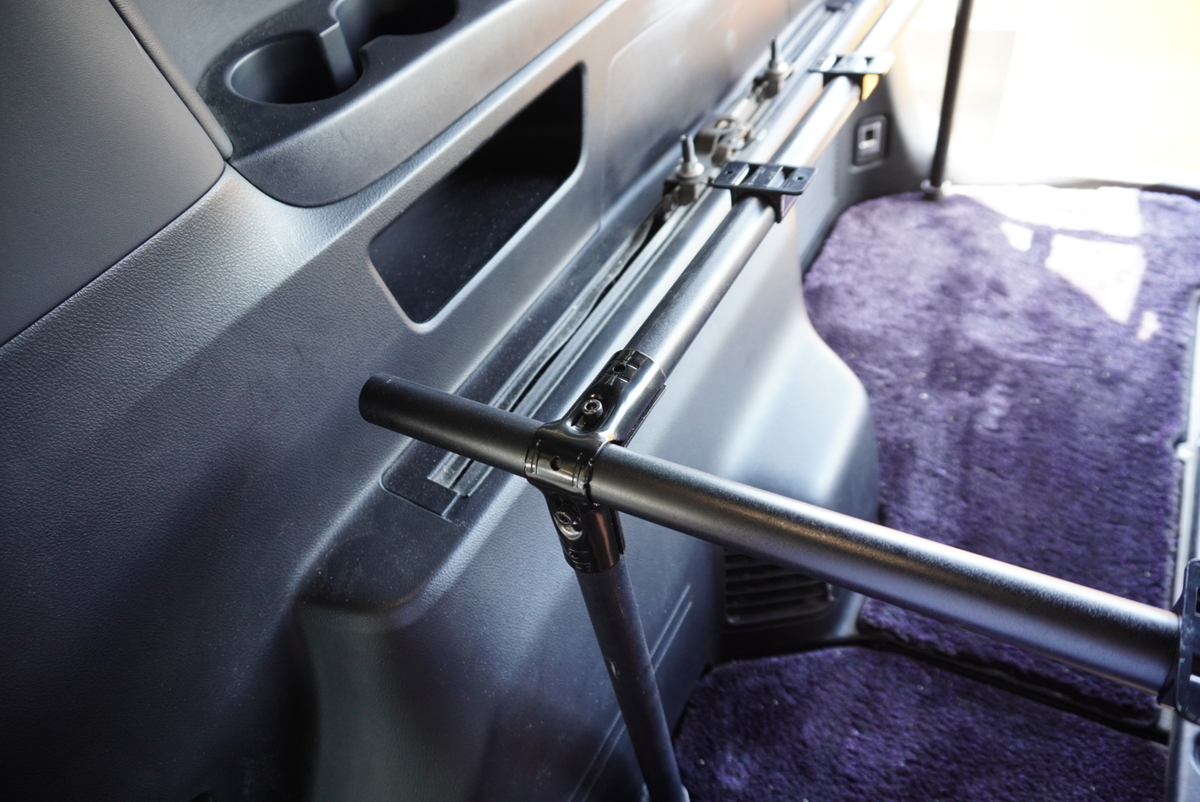

メタルジョイントの向きを変えて、

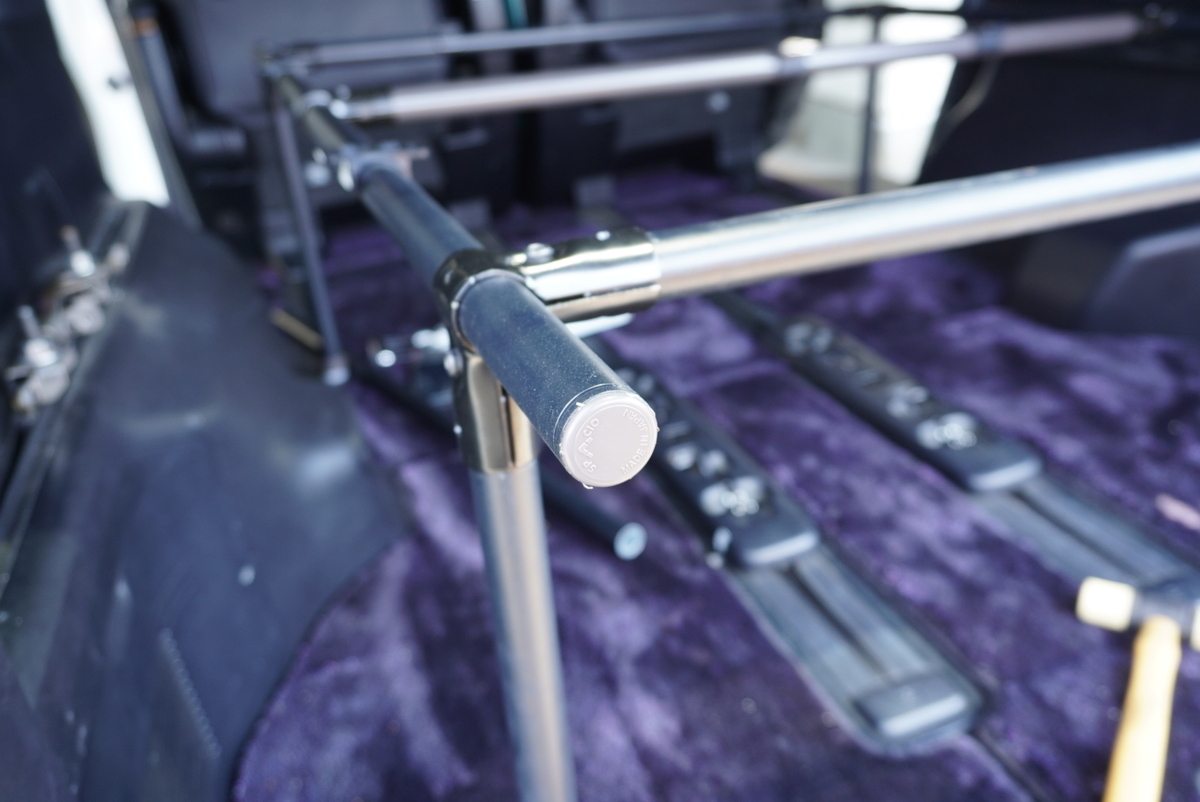

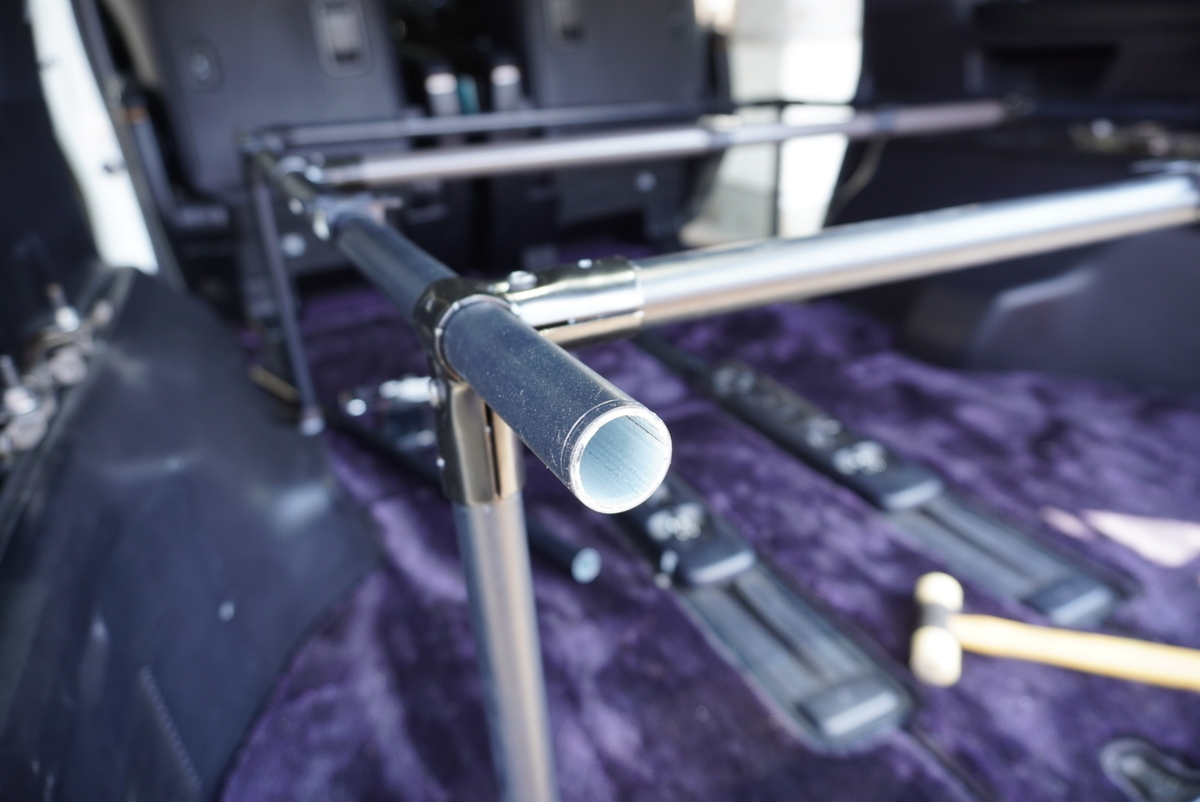

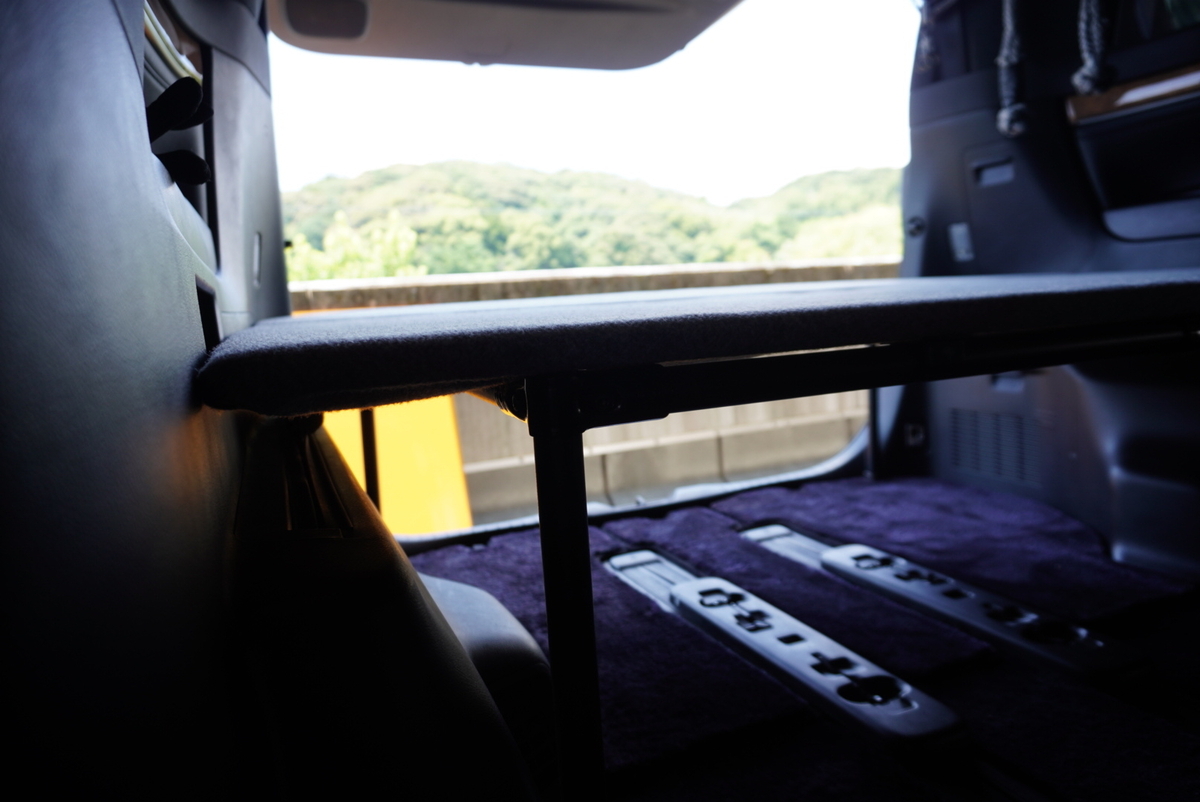

横パイプを100cmから130cmにして、左右両方10cmずつほど突き出るようにしました。
高さのパイプも前側２本は40.5cmから36cmに変更しました(36cm＋メタルジョイント＝40.5cmという感じです)。
ちょっと足の方向変えて写真撮ってますが・・・
パイプは切りっぱなしだとケガしちゃうので、

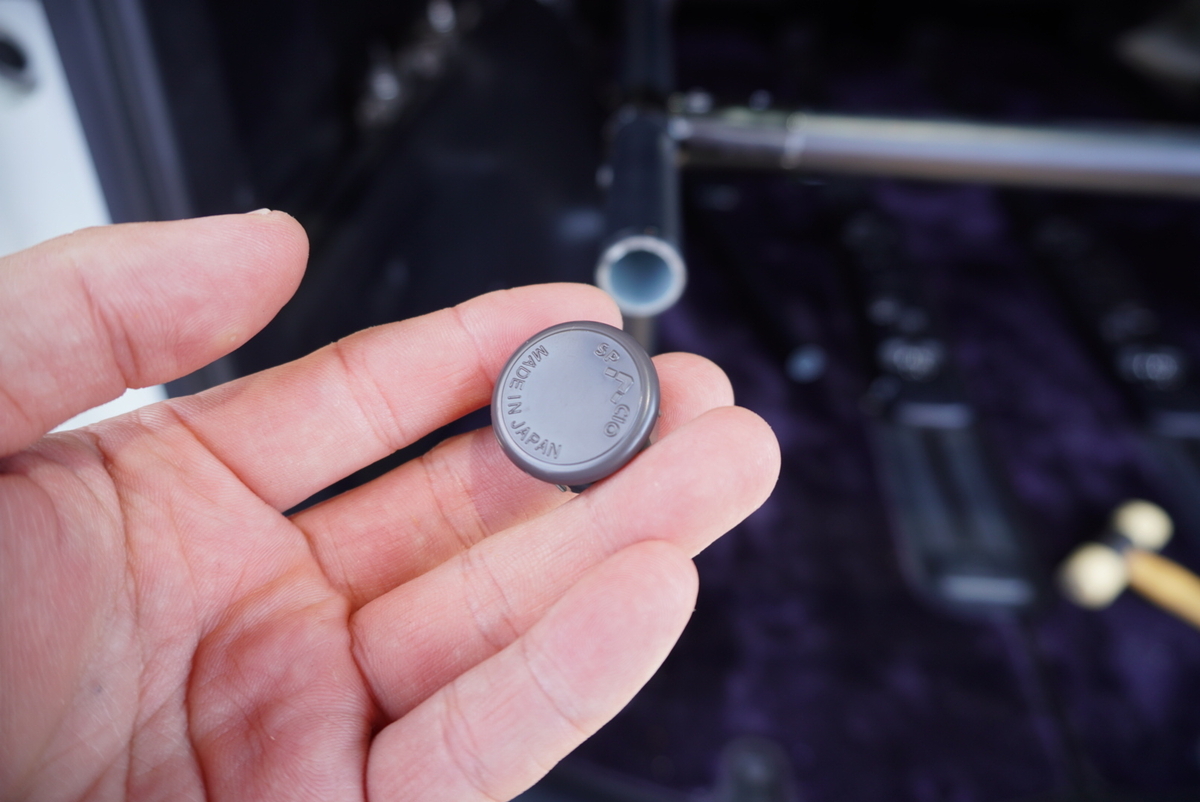

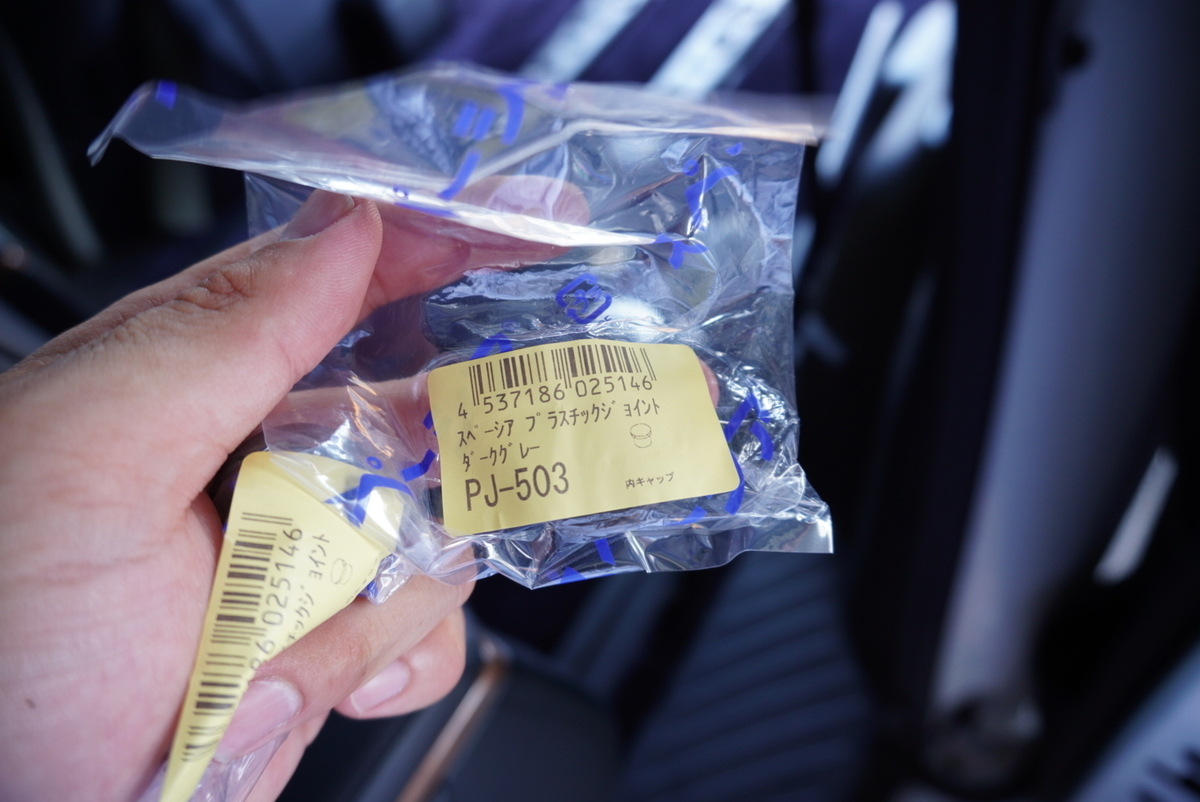

左右両側にスペーシアのパイプキャップ「PJ-503」をかぶせております。
なぜ足をこのように変えたかと言いますと、土台となる足は少しでも外側にあった方が安定するという単純な理由と、

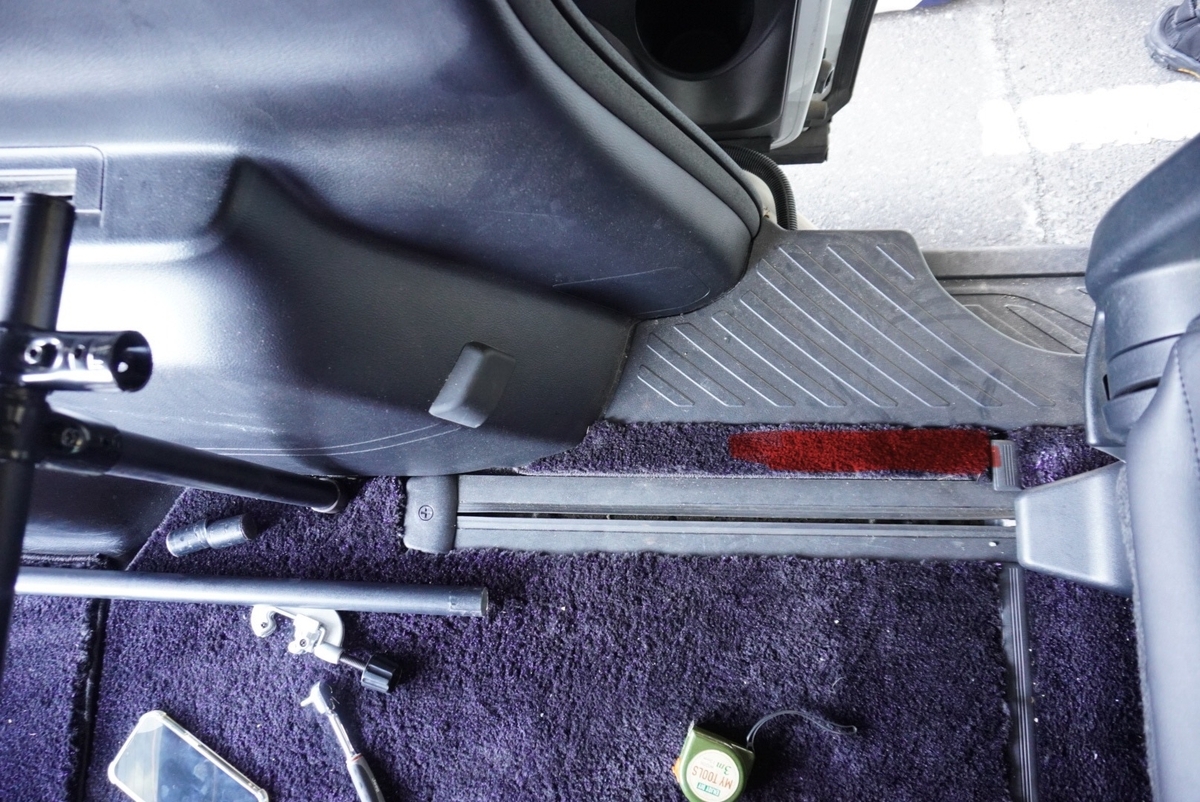

足の位置が滑らないマットの上(赤印)にくるようにと考えると、
ここの位置から前につなげるのがベストでした。
あともう１つ理由があるのですが、ベッドを片付ける時に使うので、最後の方に書いておきます。

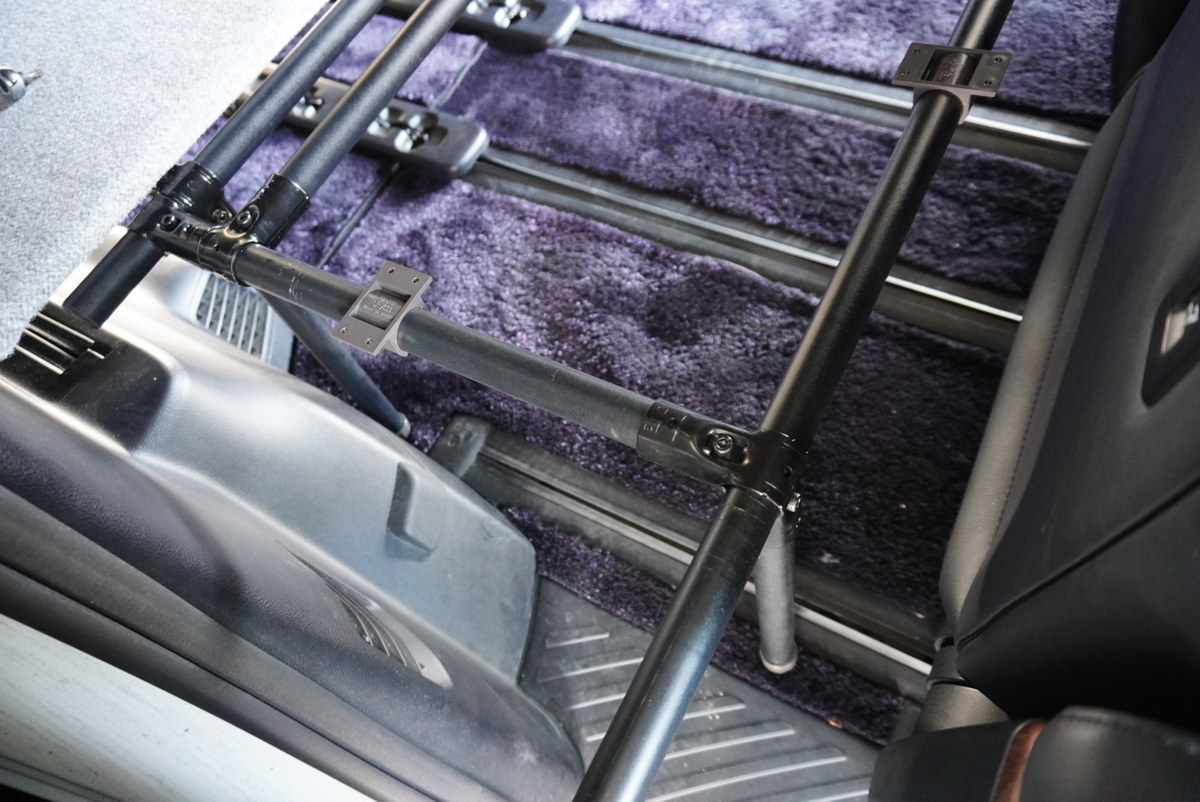

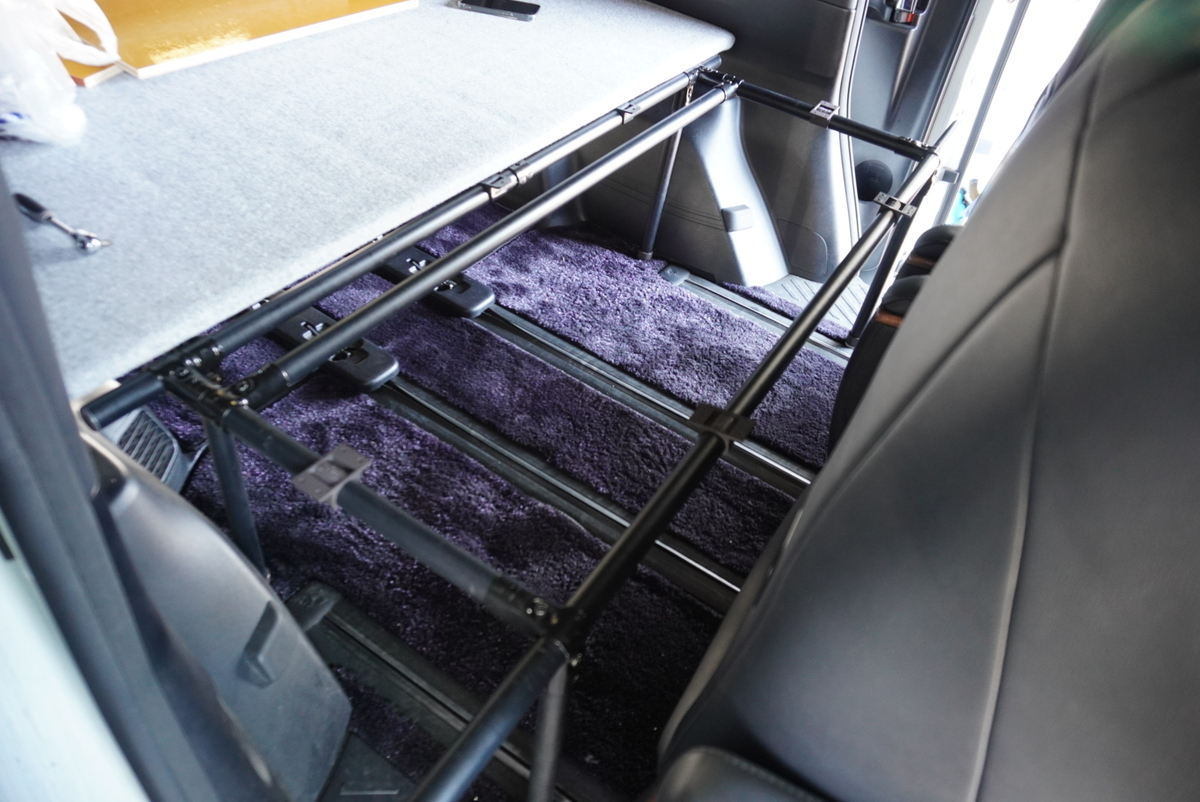

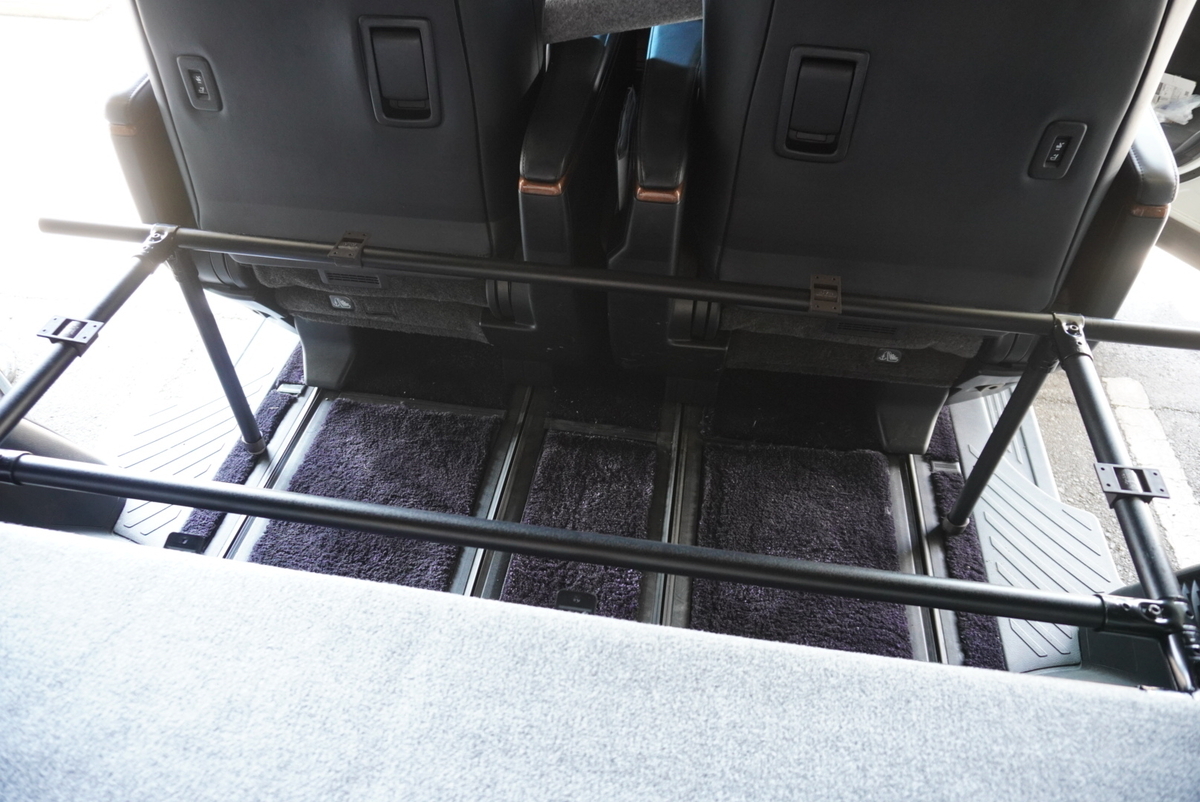

はい、いきなり完成図ですが・・・
持ってる少ない知恵を存分に使い、こんな感じになりました。
上から見ると地図記号の神社の横長い版みたいなｗ

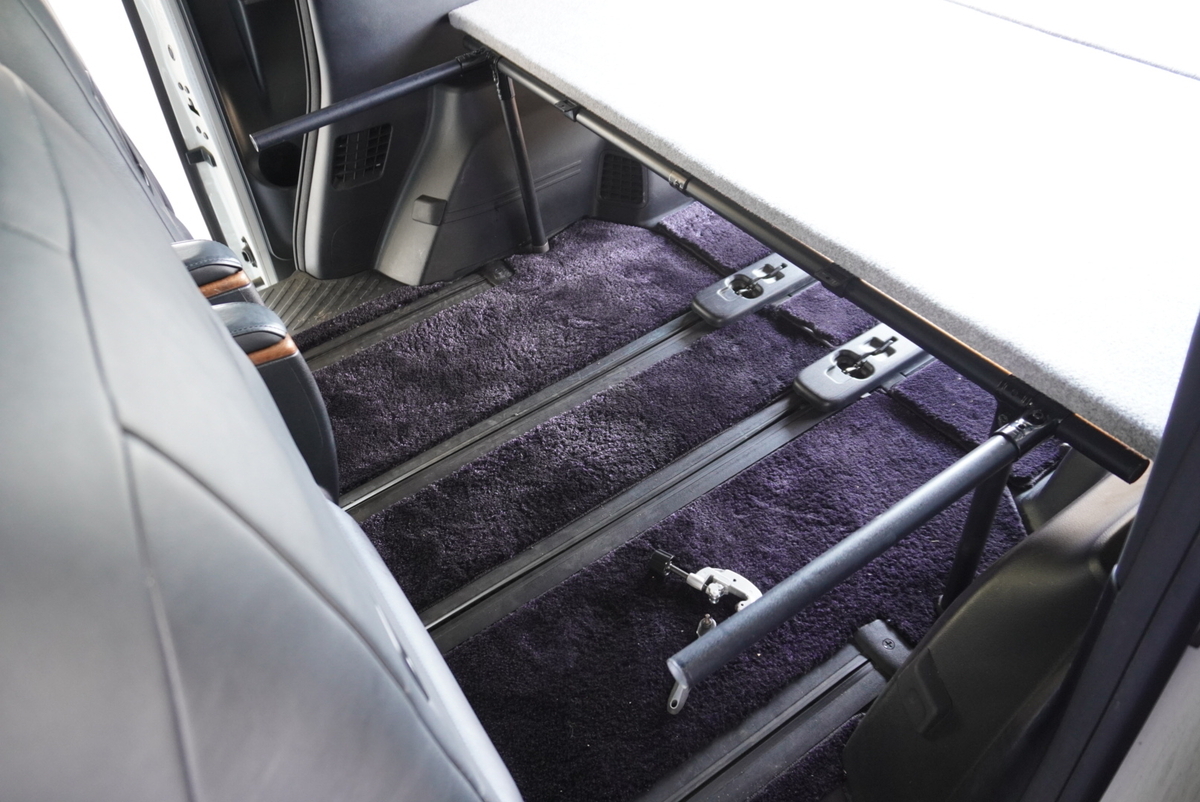

縦パイプ２本が40cm、横パイプ後ろ側が106cm、前側が140cm(写真は150cm)、高さのパイプ２本が37cmで、今回もスペーシアのパイプを使用しました。

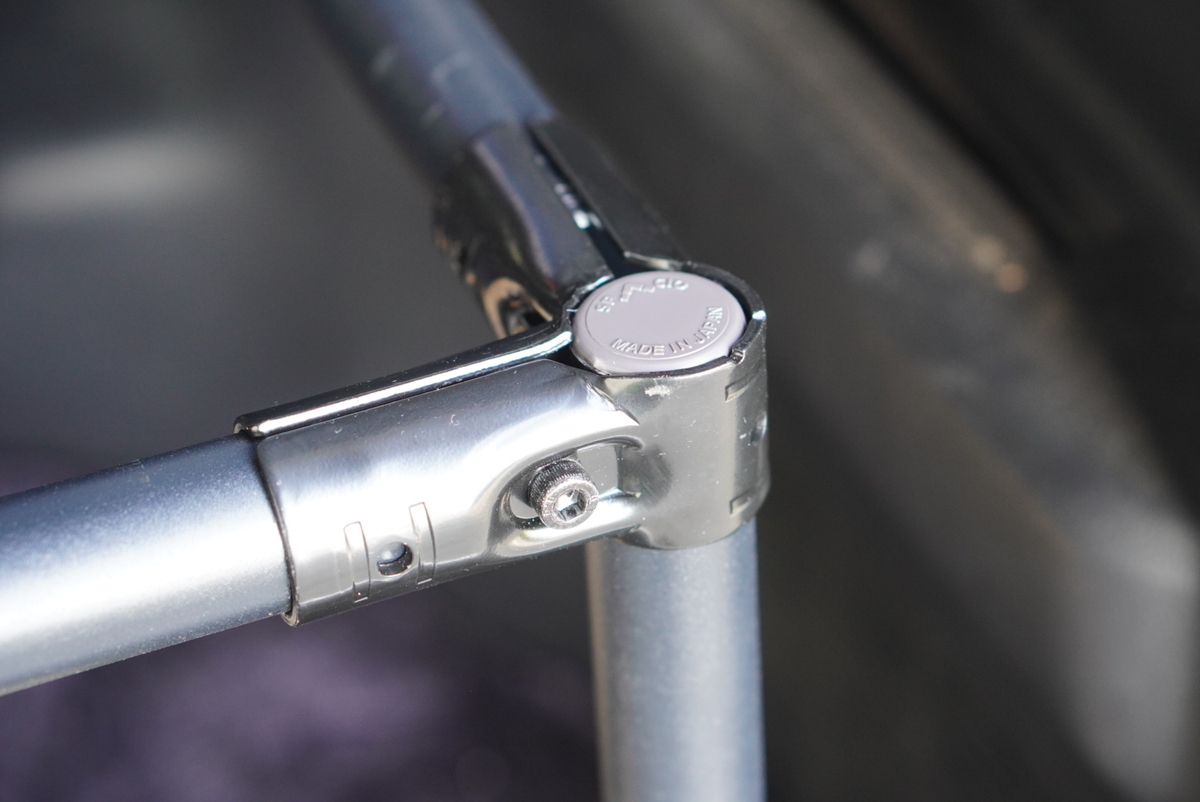

あと使用したものは、メタルジョイントが、スペーシア「NSJ-1」が４つ、「NSJ-2」が２つ。
ですが、

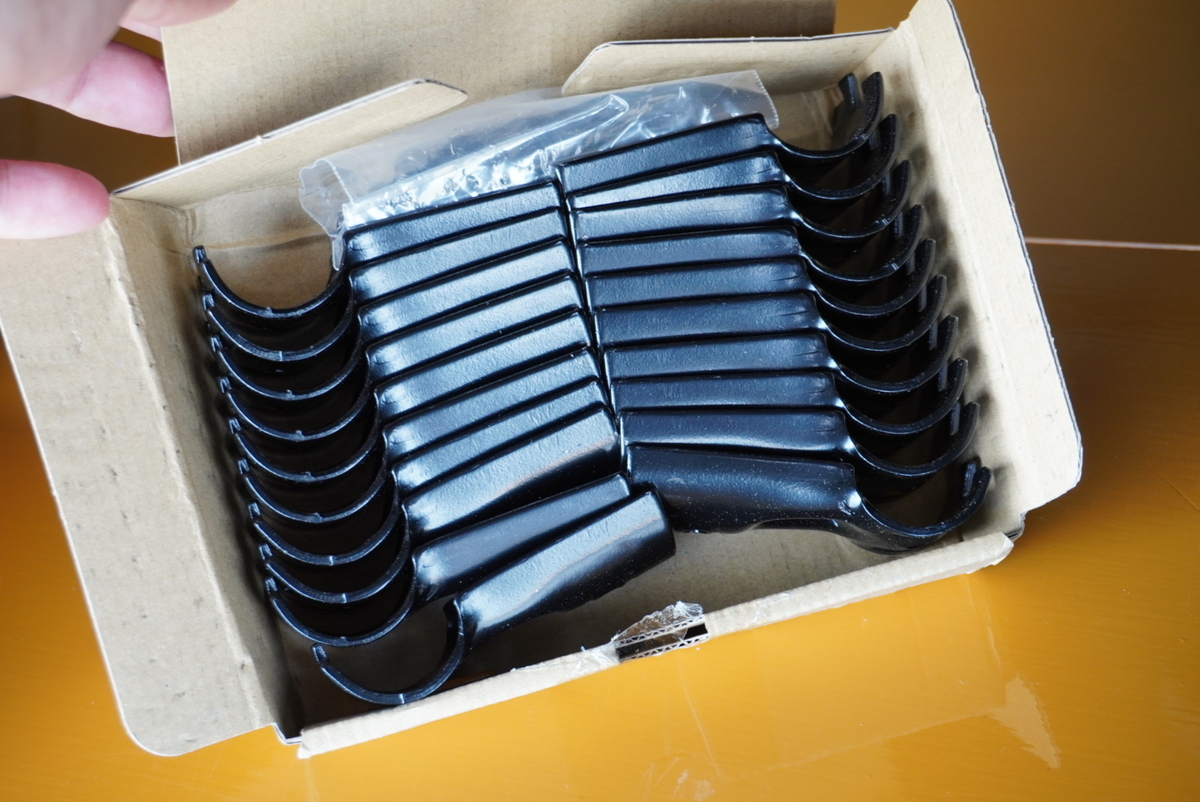

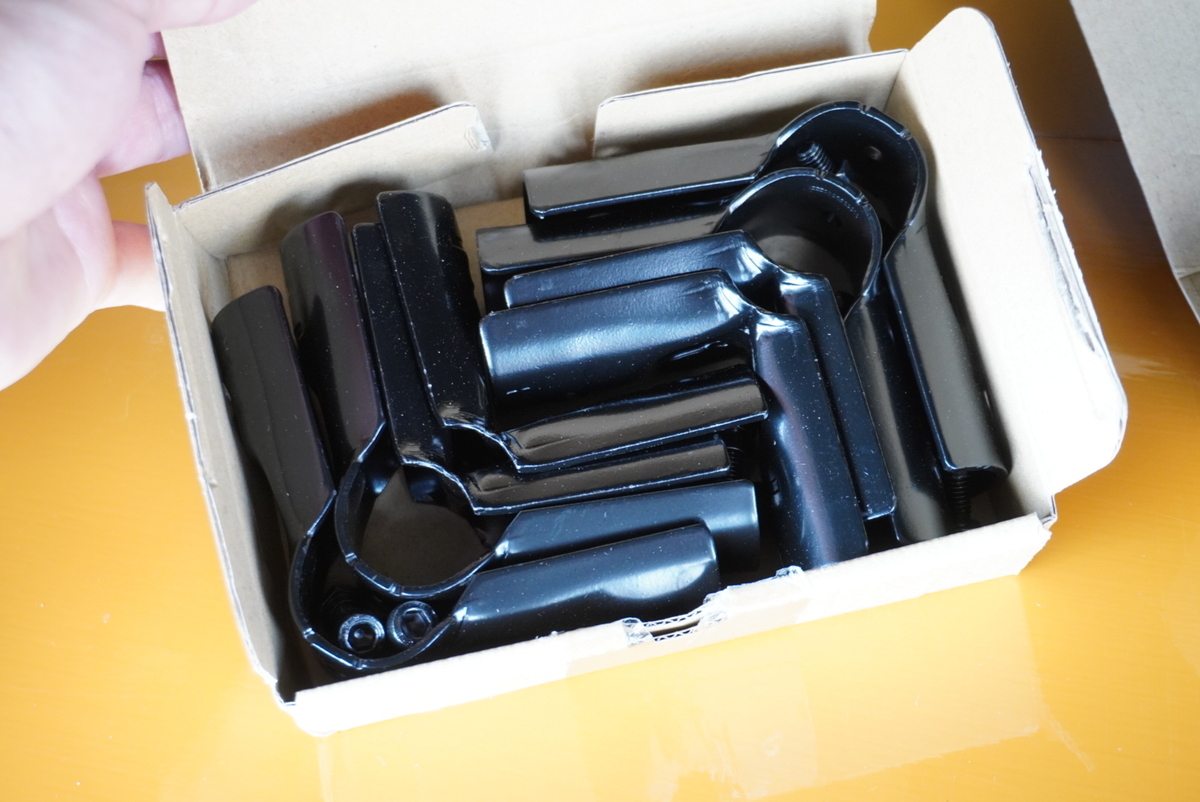

純正品を使うと高くなるので、NTYというメーカーの互換品を使用しました。
今回ベッドを作るにあたり、ほぼほぼNTYのメタルジョイントを使ってますが、精度は純正に劣りますが、普通に使えますし、10個セットなんかで買っておくとめちゃくちゃお得なんでおすすめです。

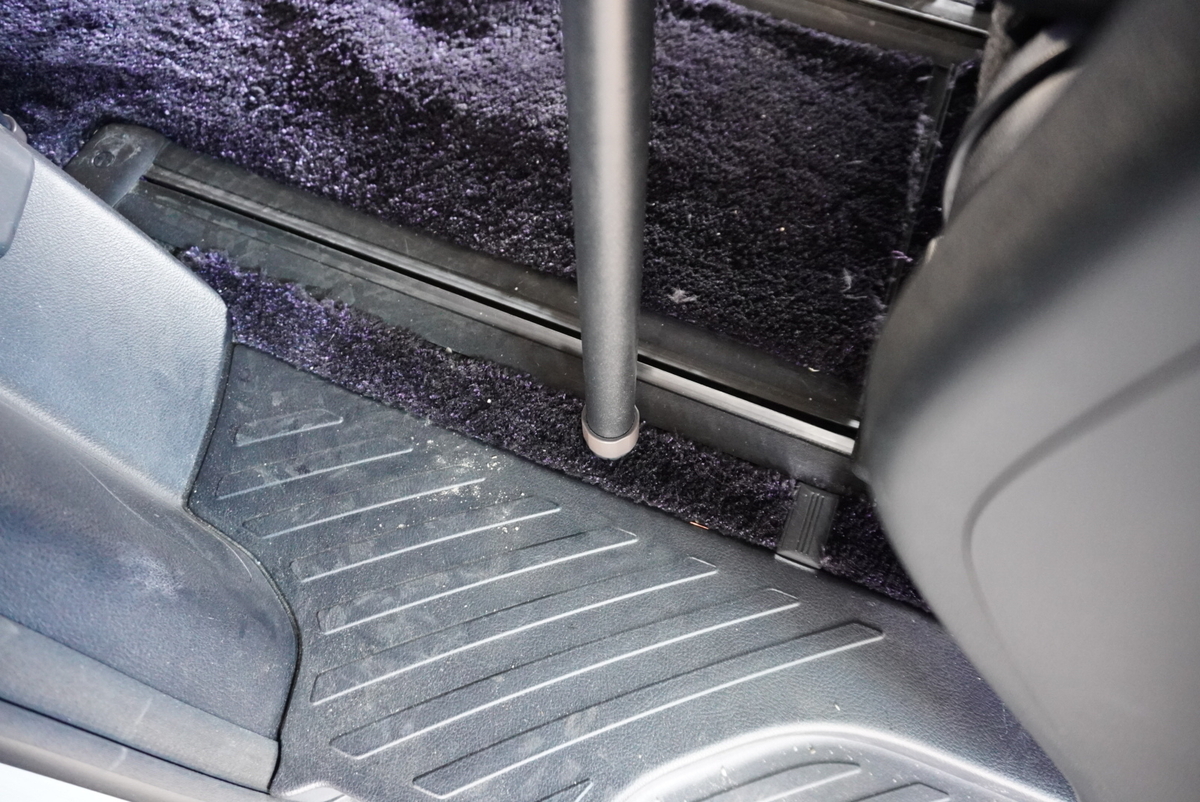

パイプの足もマットの上にきて、良い感じになりました。

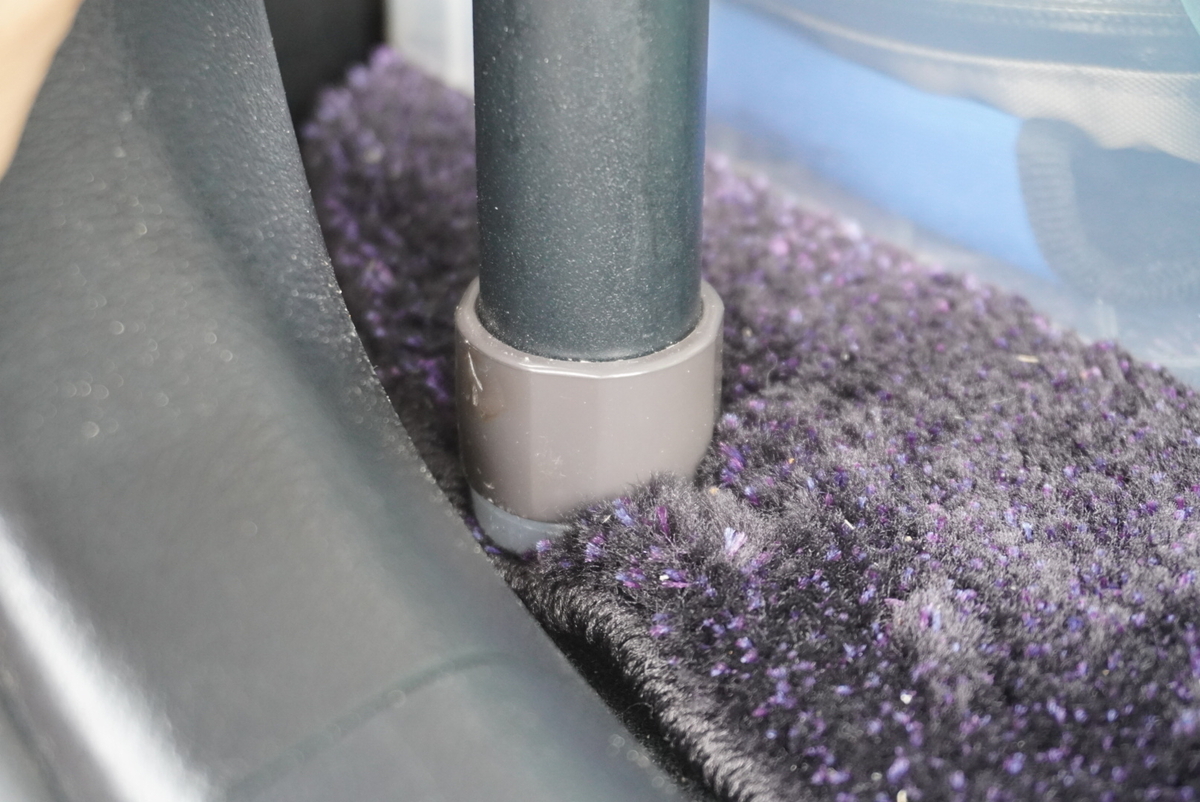

パイプの足２か所には、他４か所と同じく「JB-401」をつけてます。
足の長さですが、１番後ろが40.5cm、今回作りかえた真ん中が36cm、１番前が37cmにしましたが、
室内フロアが少し前傾斜になってるので、地面と平行にするのなら前側をもう少し長めにしてあげた方がいいです。
確か前もベッド作った時そうだったな・・・と思いつつも、とりあえずほぼほぼ同じ長さで作ったら、ベッドにした時に嫁さんに「頭前にしたら血のぼるわ！！」と言われたのでｗ、
真ん中38cm、前39cmぐらいで、またそのうち！作り直そうかなと思いますｗ
足のキャップ「JB-401」が少しだけ調整できるので、とりあえず今は真ん中と前を最大まで伸ばしております。
板は2枚に分けてみた

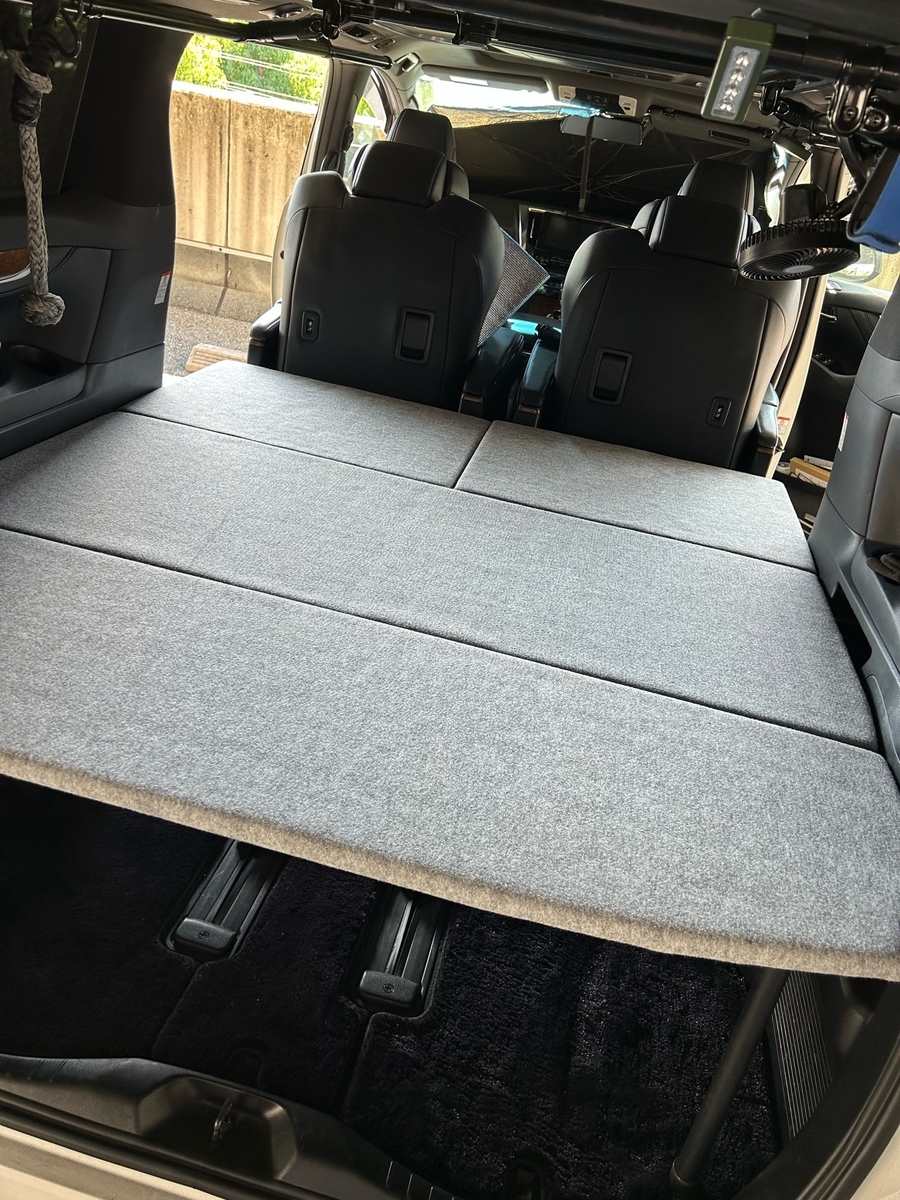

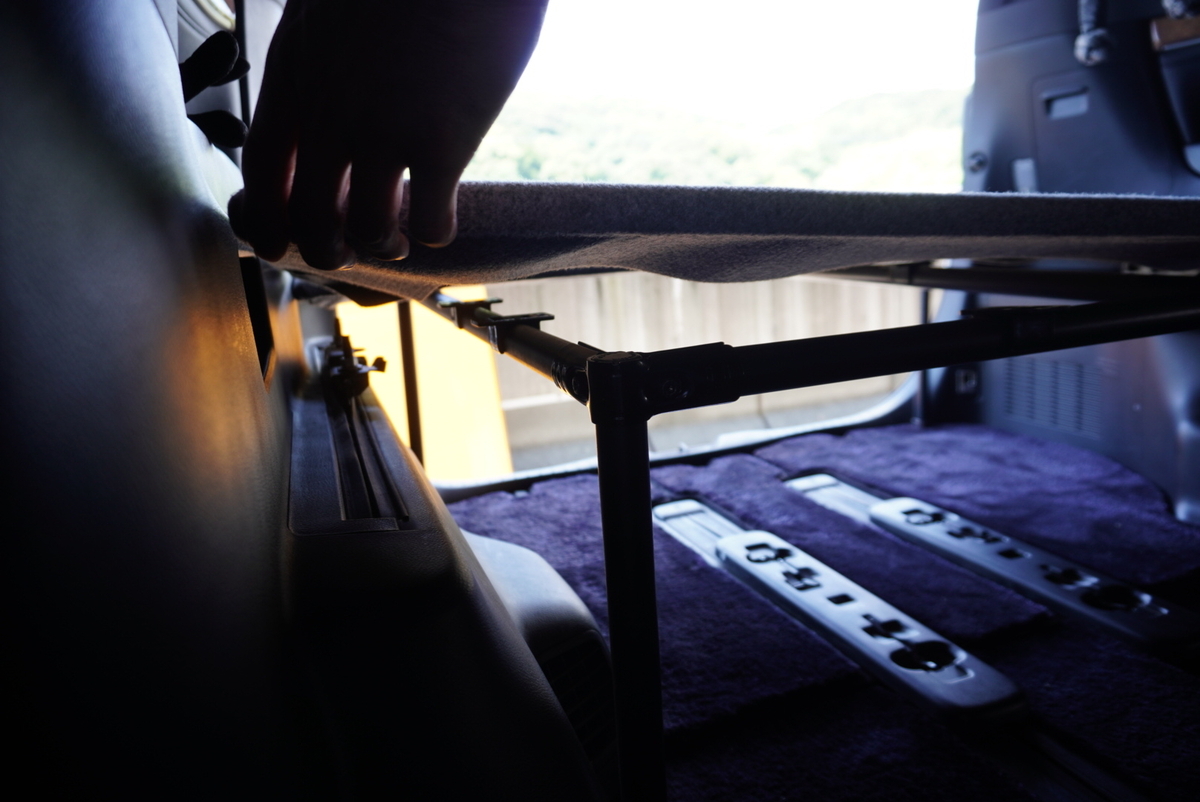

いきなりベッド完成図にとびますが・・・
こんな感じにしてみました。
３列目部分は内装パネルに合わせて板を削ったりしたので、２列目部分も少し広くなるドア部分しっかり合わせようかなと思ったのですが、
収納を考えると不便になるなと思い、144×55cmで作ることにして、下の荷物を取り出しやすいように72×55cmの２分割にしてみました。
コンパネは３列目部分と同じく、スプレーのりを使い、銀マットとカーペットを巻いて仕上げましたが、
使ったもの等はこちらに書いてます。
バッチリ良い感じ！
子どもたちも大喜び

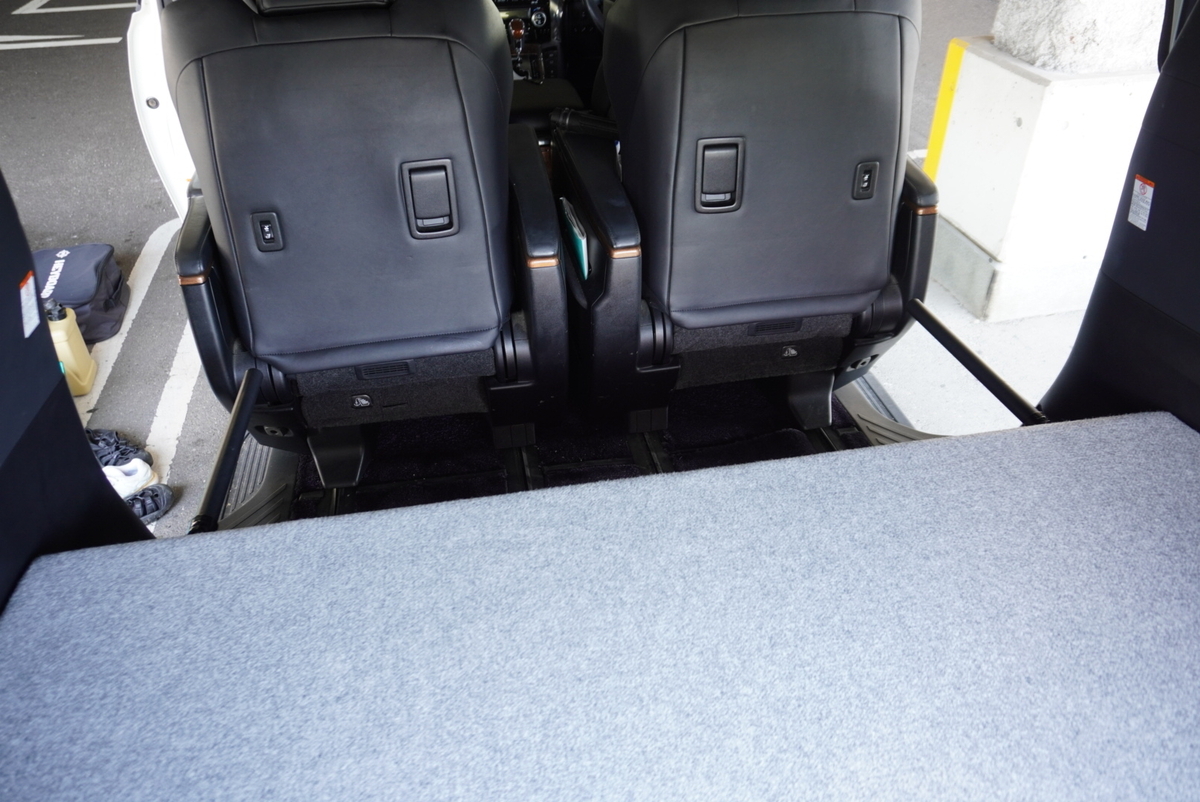

３列目ラック部分奥行き105cm＋今回作ったパネル55cmで、
奥行きが160cmなので、以前よりは70cmも短いベッドになってしまいました。
ドア部分少し隙間ありますが、まぁそれぐらいはヨシとして、

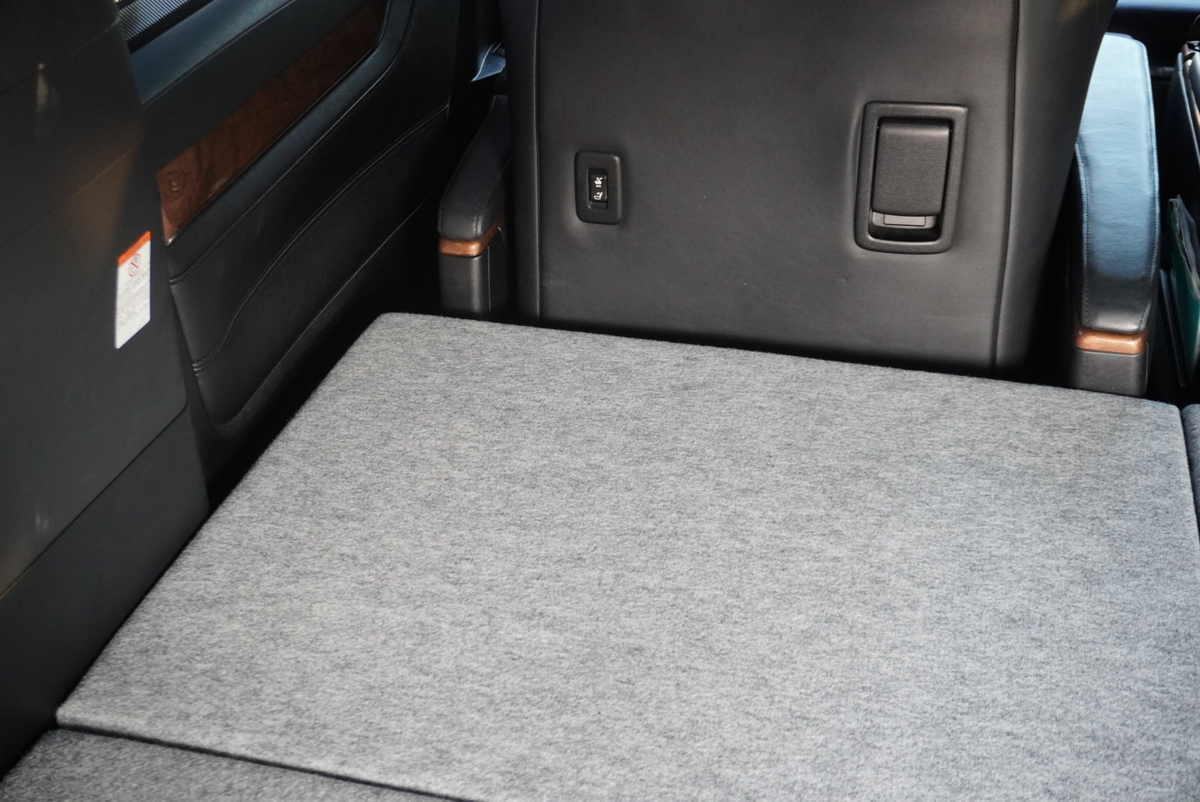

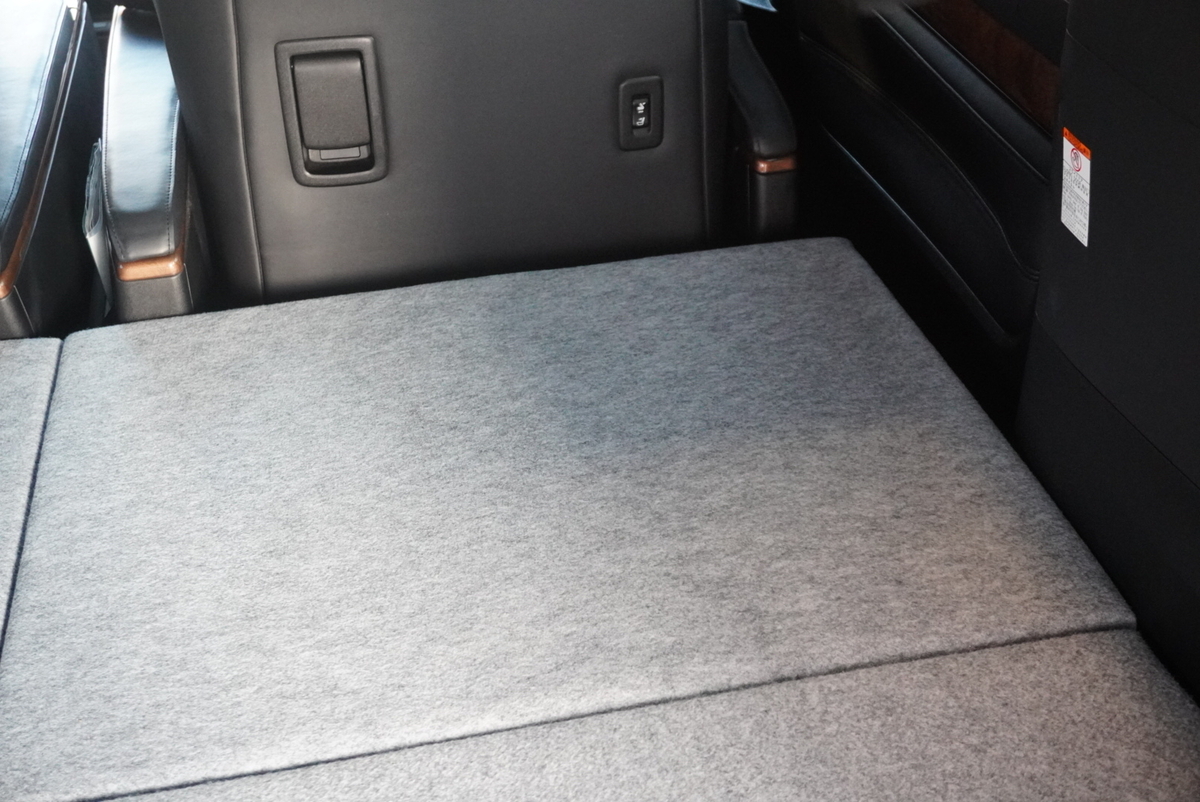

２列目シートとの隙間はカツカツで、バッチリ良い感じにできたかと思います。

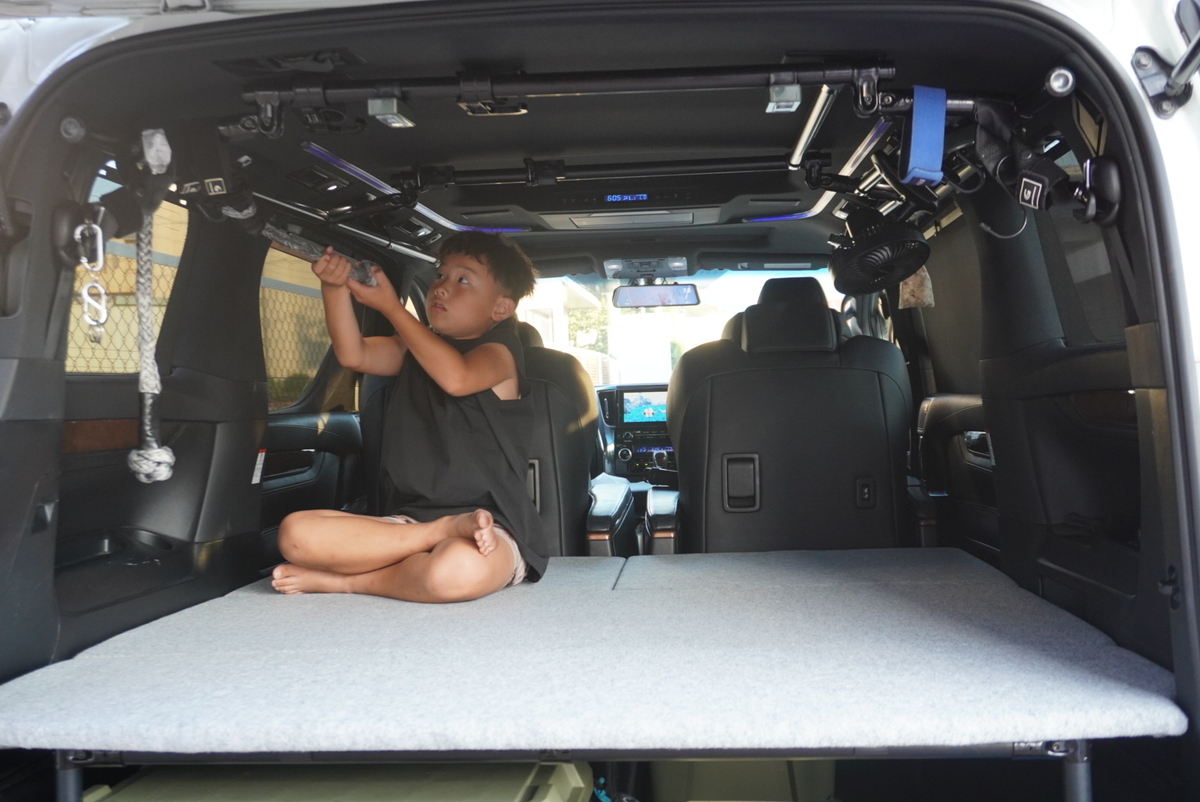

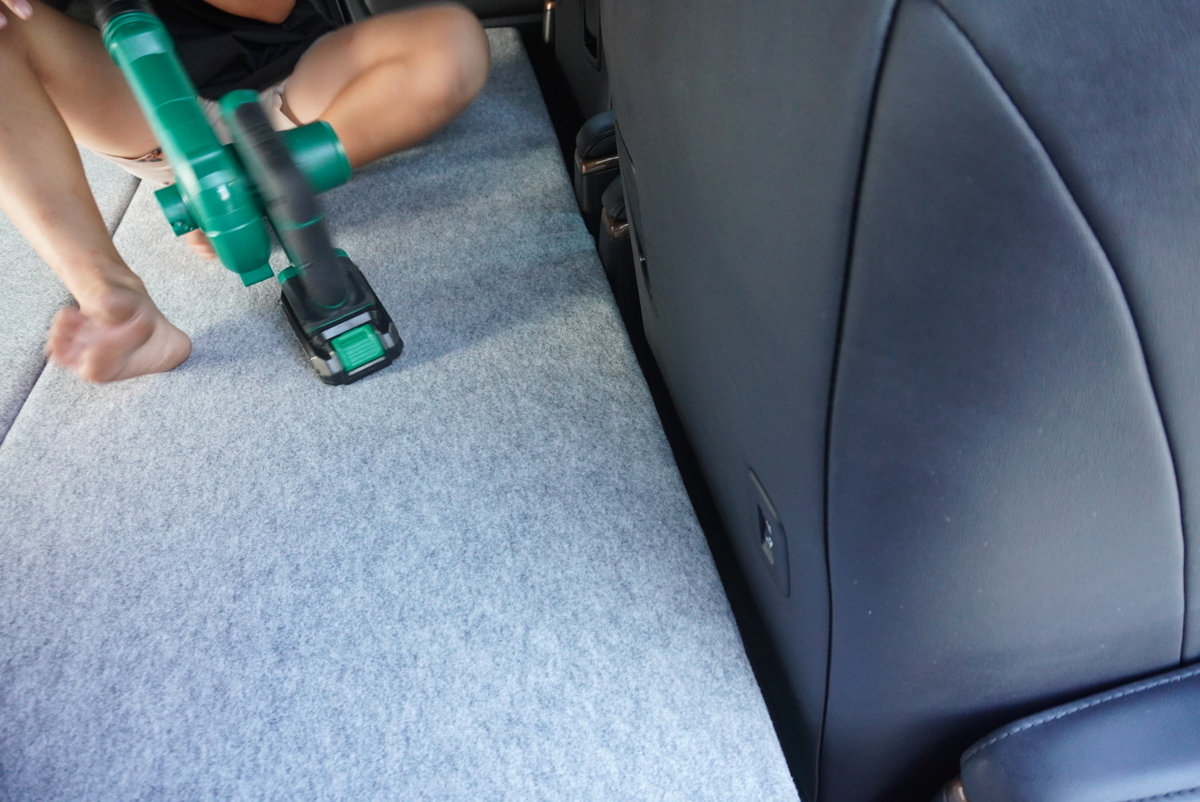

身長125cmの子どもに寝転んでもらうとこんな感じ。
さすがにこのサイズだとめちゃくちゃ広々としてます。
横幅も最大144cmあるので、小さい子どもぐらいなら横向きでもOKです。
「狭い」と言うぐらい早く成長してほしいですけどねｗ
ロッドホルダーがあるのでちょっと狭いですが、

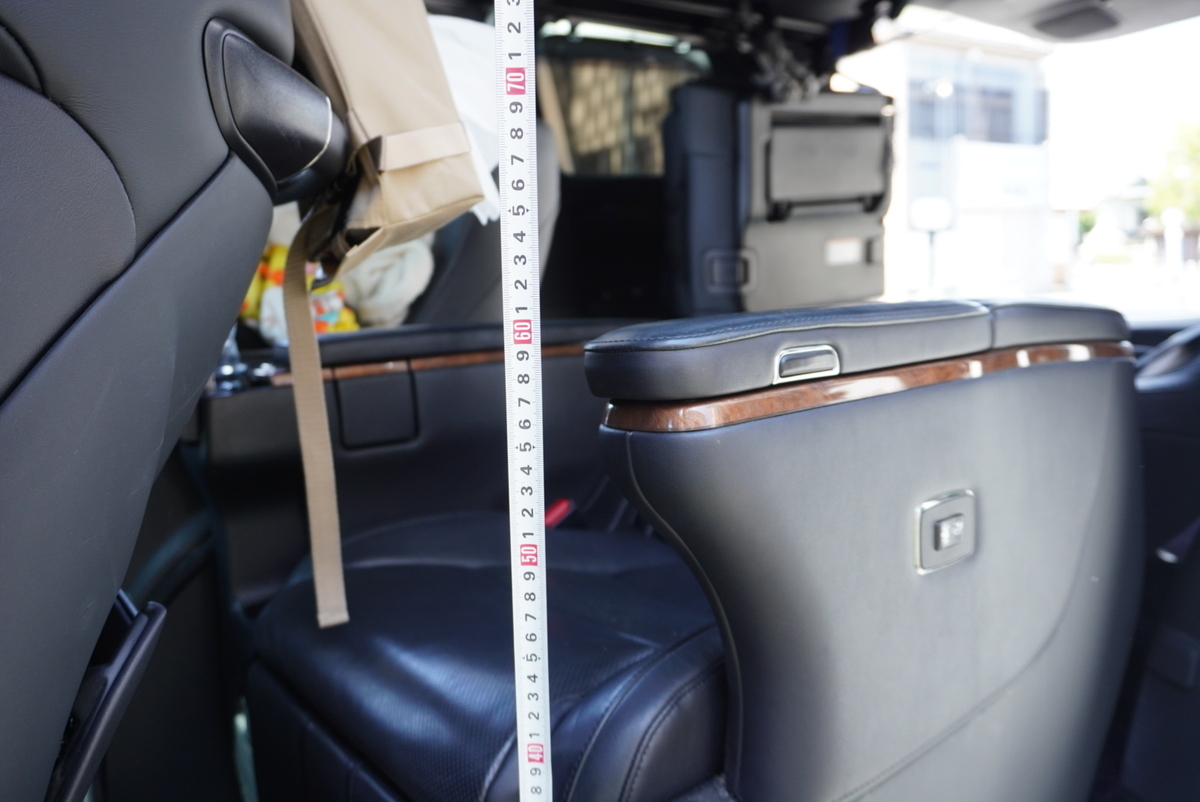

天井までのクリアランスも90～100cmぐらいあるので、座ることも可能です。
久々のベッド嬉しいみたいでなかなか降りてくれませんでしたｗ
収納もバッチリ

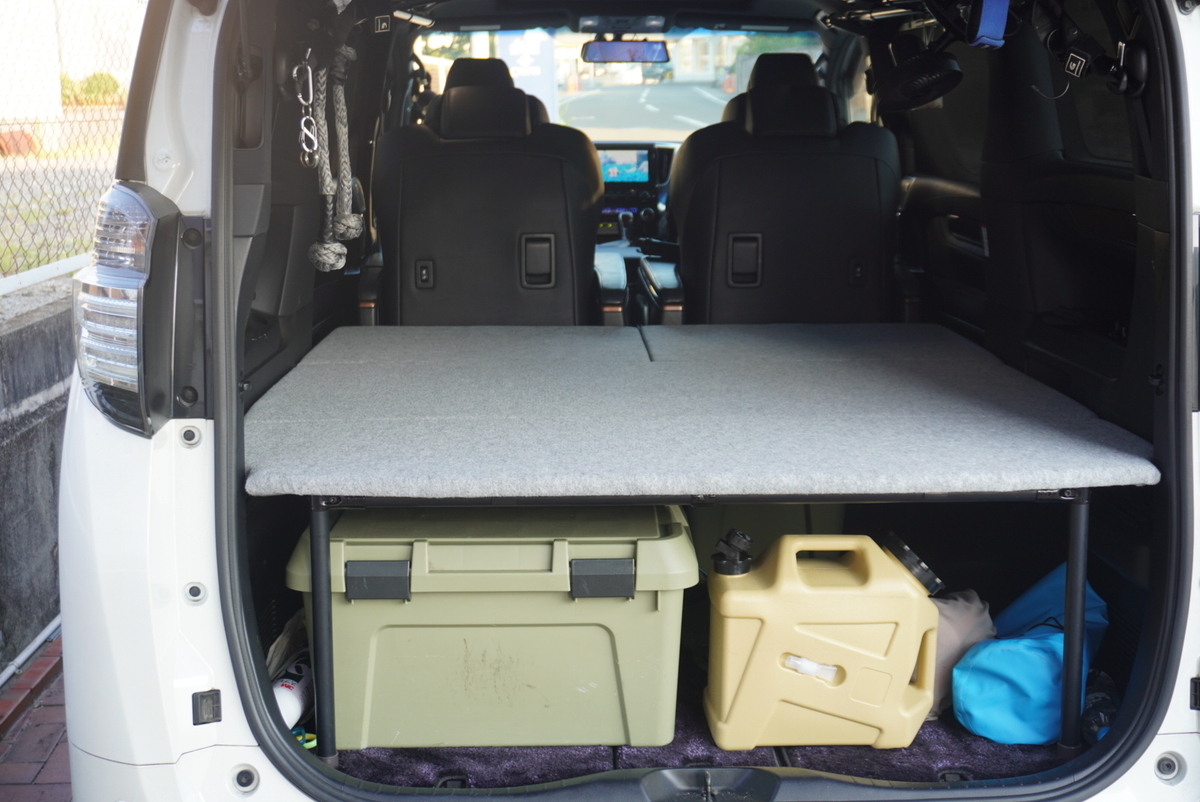

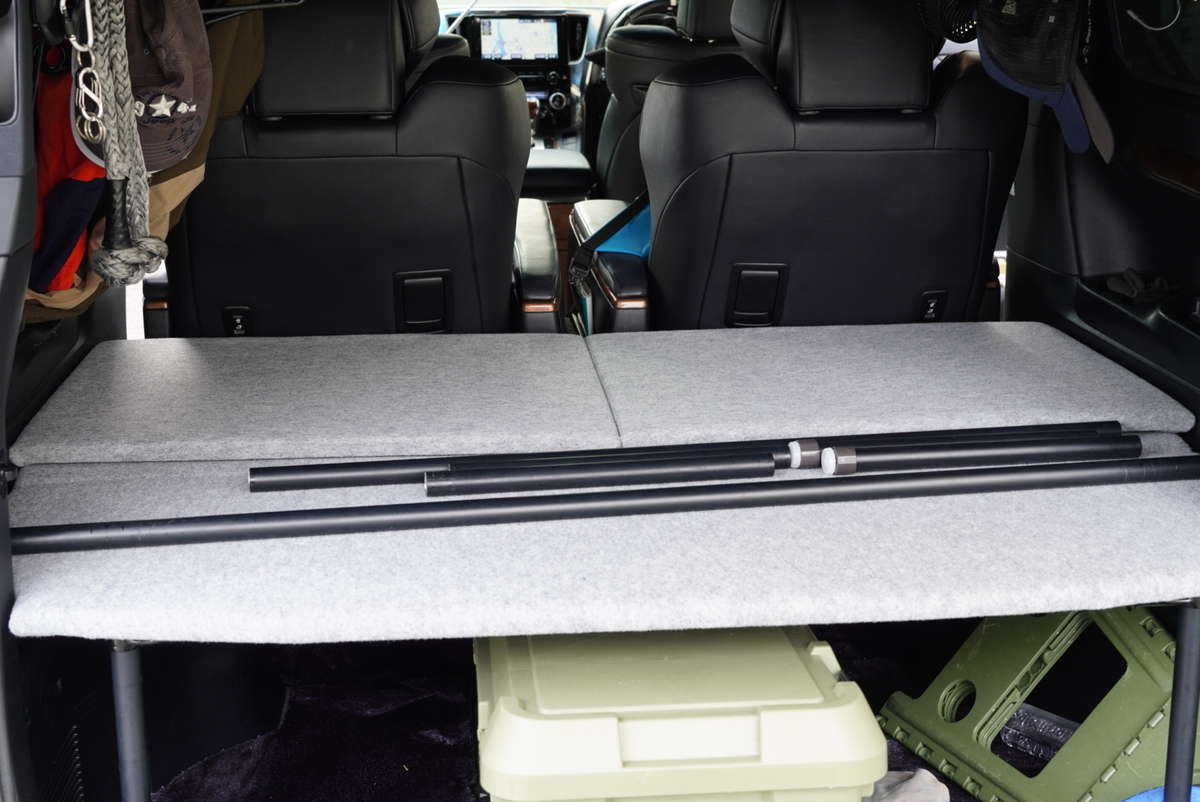

収納時は２枚の板を３列目部分にそのまま置く感じで、ぴったりおさまりました。
２列目ドア部分にぴったり合わせて板を作ってたら、ここにぴったりおさまってないので、横幅144cmというサイズにしてよかったです。
パイプは下段に仕舞うか、普段はパイプも板も車には積まず自宅保管で、車中泊の時だけ持ち出すようにしています。

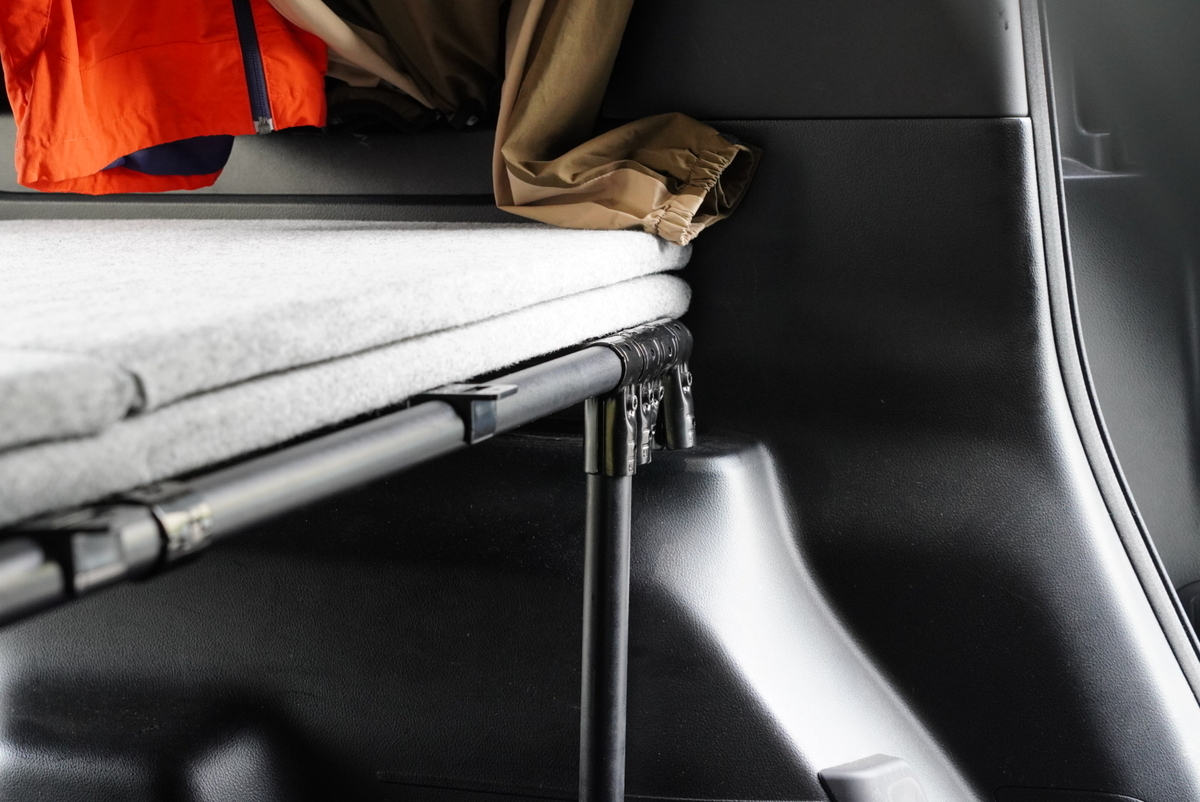

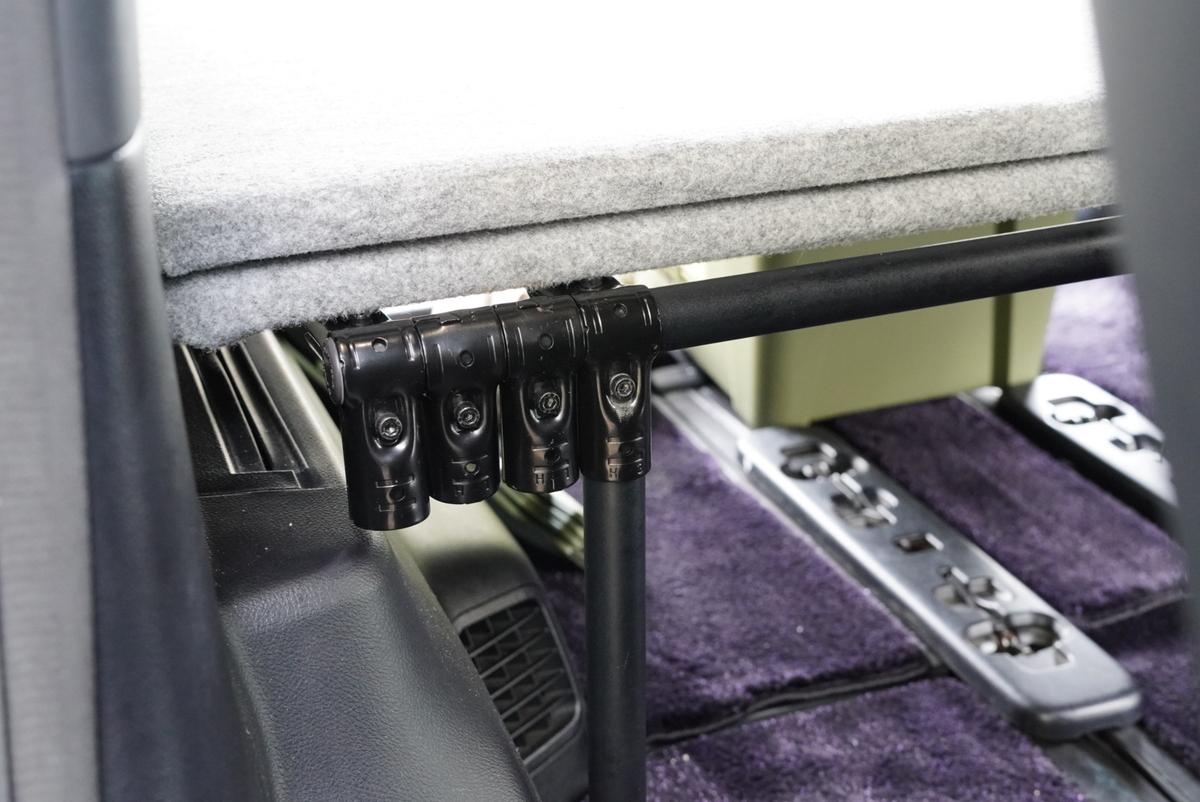

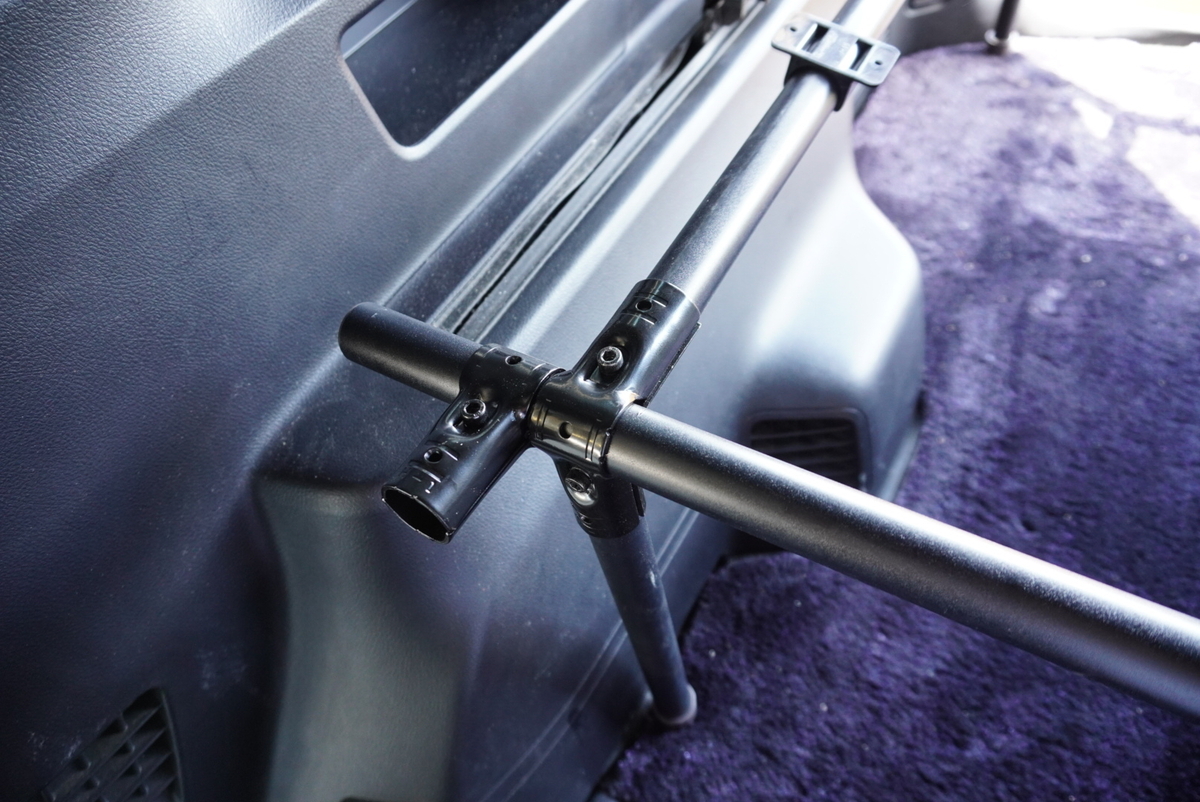

バラしたメタルジョイントですが・・・
突き出てる部分に収納というか、つけておくことができます。
このアイデア、めちゃくちゃいいやん・・・！！と、たまには自分を褒めておきますｗ
ラックとベッドの使用感
2段ラックが便利

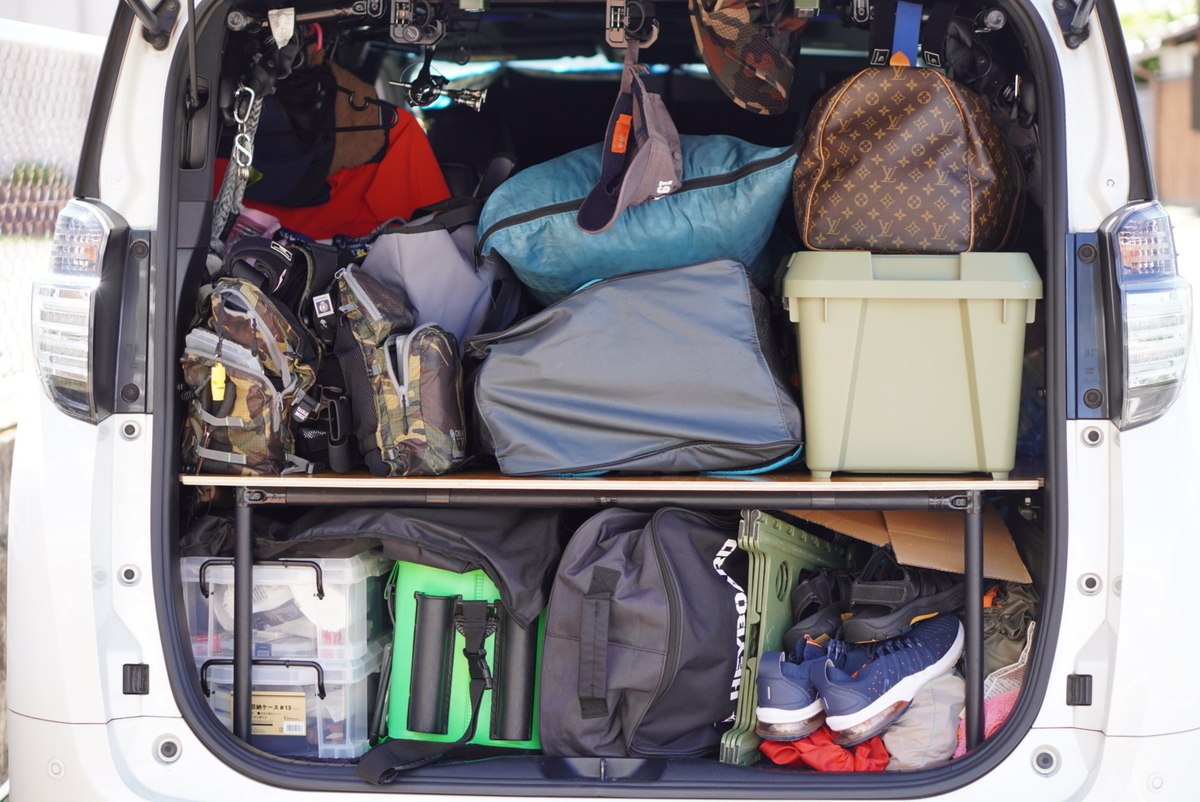

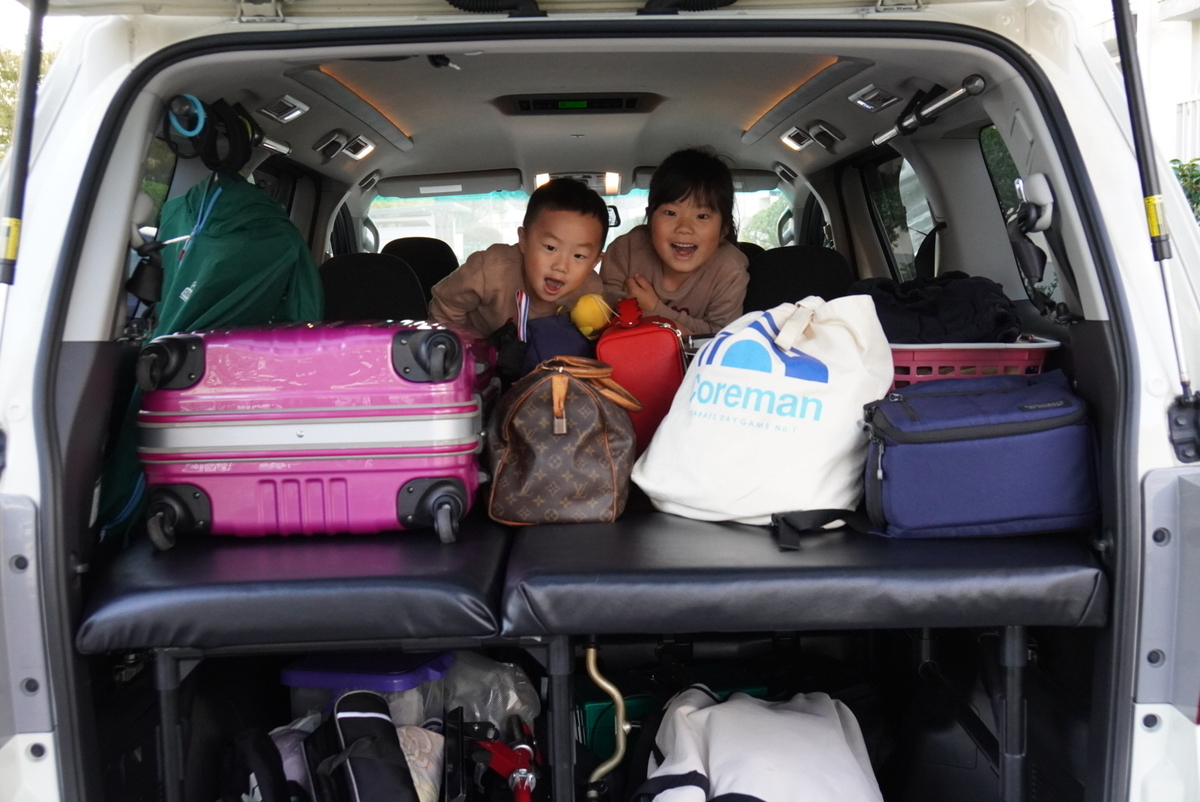

普段は２段ラックとして使ってますが、
上に何も置かなければ子どもが座ったり寝れたりするスペースにもなりますし、
何よりも上段と下段で荷物を分けて置けることが最高に使い勝手いいです。
もちろんこのラックがあることで積載量は少し減りますが、パンパンまで積むことはないですし、自分はずっとこのスタイルなんで、慣れもあって、やっぱり２段ラックないのは考えられないぐらいです。
車中泊も快適でした(僕以外ｗ
早速車中泊もしてみました。

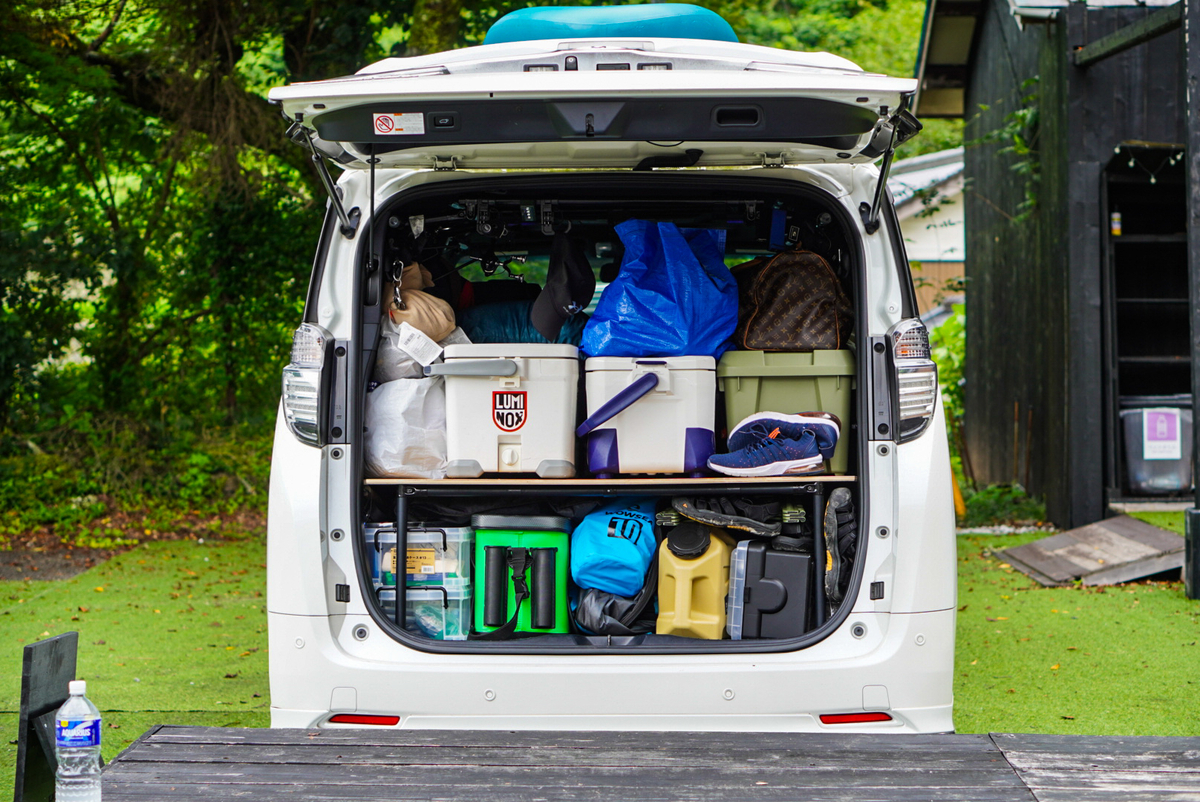

荷物は下段にパンパン、上段もSUP２つに他の荷物もありまぁまぁ多い状態で出かけましたが、
ベッドにする時は、SUP２つと他の荷物はできるだけこのスペースに入れて、
残り少しは助手席という感じで、荷物も全く邪魔になりませんでした。
↑このスペースは板を２枚に分けてるので、下に入れた物もとりやすいです。
今回メタルジョイントを使ってパイプを組むように作ってみましたが、ベッドにするときに５分ぐらいかかるので少し大変ですが、家族たちがコンビニ行ってる間なんかですぐ組めますし、なんせ強度もありますし、
プラスチックジョイントだと接着剤でくっつけておかないと同じような強度は出せないと思うので、収納時のためにバラバラにできることを考えてもメタルジョイントで作ってよかったかなと思います。
肝心の寝心地ですが・・・
お昼寝ぐらいならそのままでもいいですが、さすがに夜長時間そのまま寝るのはアレなんで、10cmのエアマットを敷いて寝ました。
70cm幅のエアマット２つ並べてて真ん中がどうしても隙間できるので、エアマットの上にロゴスのミニバンぴったり寝袋も敷いてます。

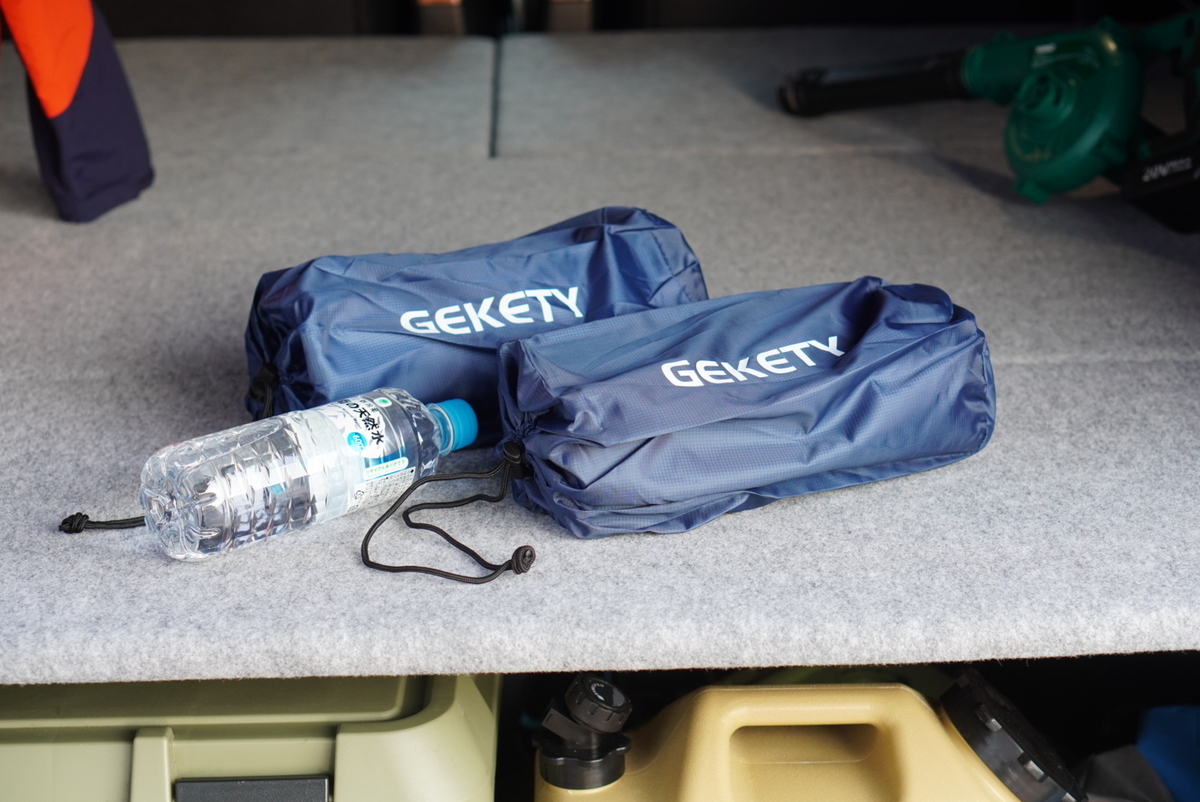

持ってるインフレーターマットではなく、今回は収納時のコンパクトさを考えて初めてエアマットを買ってみたんですが、
足踏みポンプが一体式になっててすぐ膨らませれるし、寝心地いいし、コンパクトだし買ってよかったです。

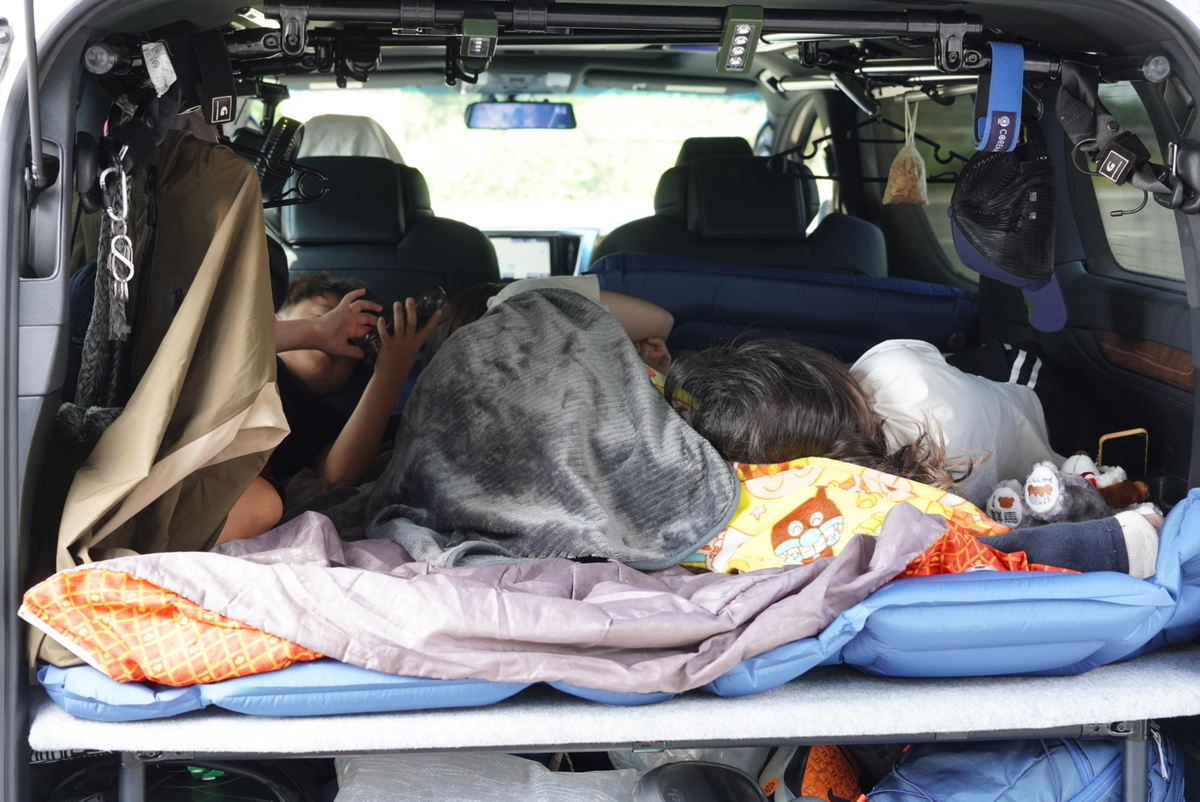

今回作った160×144cmのベッドのスペース的にも、150cmの嫁さんと子ども２人(145,125cm)で、決して広いとは言えませんが、全然十分といえるぐらいの広さでした。
まぁ現状これが限界なんで寝てもらうしかないですけどねｗ
４人寝たらさすがに狭いので、僕は運転席で寝ましたとさ。
まぁ若い頃から車が好きであちこち行ってずっと運転席で寝てきたので、まっっっっったく問題ないんですけどね。
さすがに以前みたいな230cmのベッドだったら、寝転んで寝てるとは思いますがｗ
