20系アルファードバックランプLED化、交換方法とバックカメラの映像

f:id:djrkmrym:20190711164431j:plain



20系アルファード、バックランプLED化、交換方法について。



必要工具→内張りはがし(あれば便利)

交換時間→5分



バックカメラのナビに映る映像が暗い!という方にもおすすめのカスタムです。



バックランプバルブの形状はT16です。

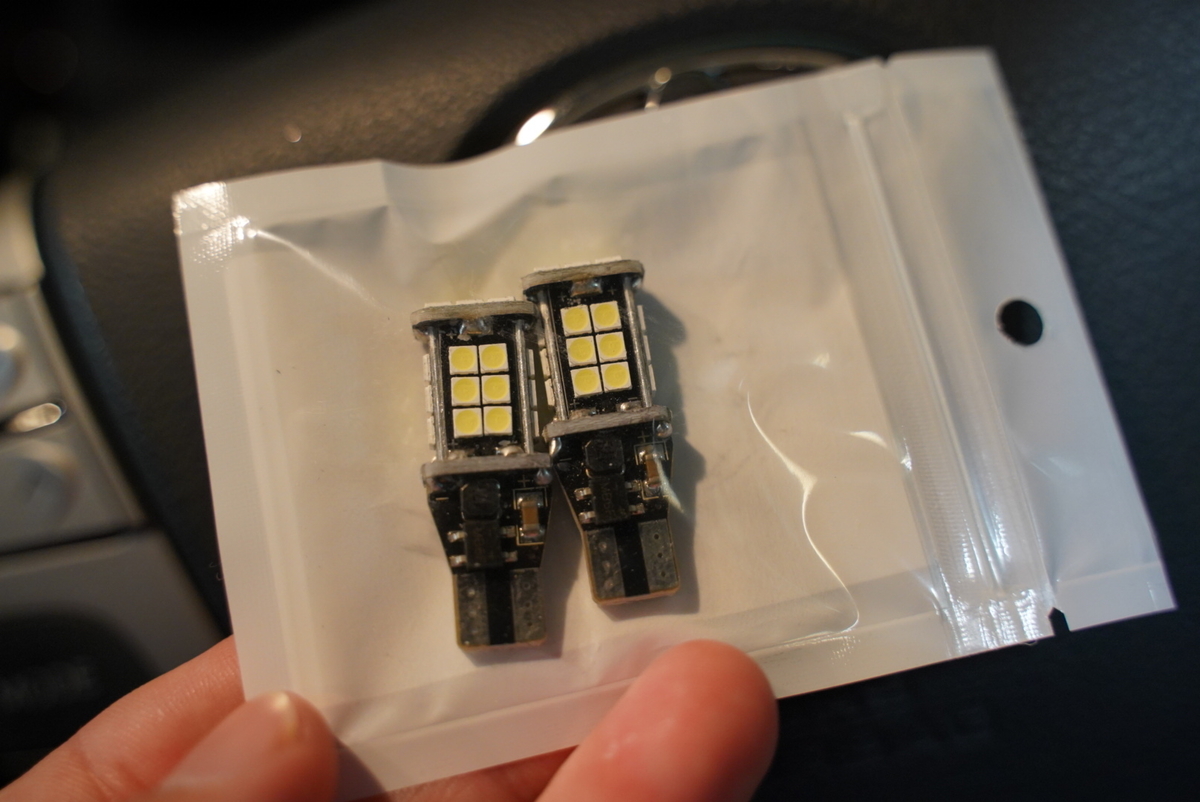

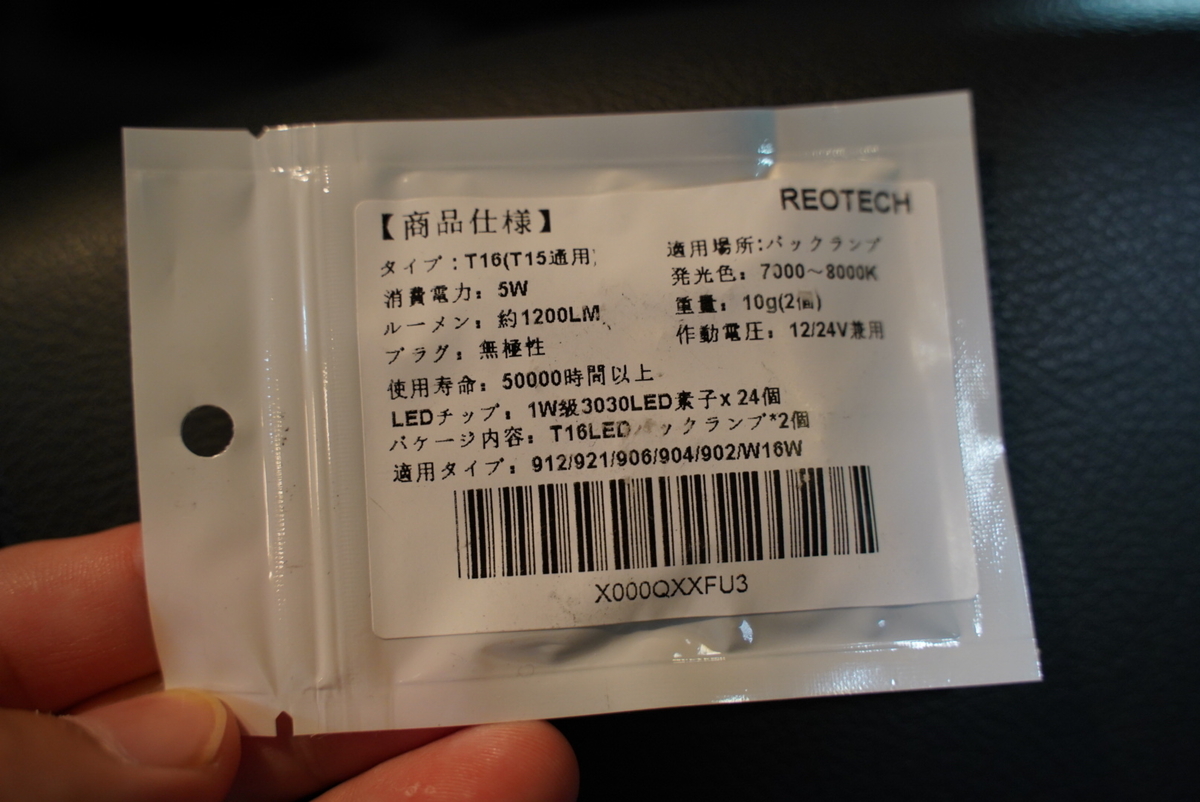

バルブは前の車につけていたものを外しておいたのですが、片方つかなかったので、Amazonで評判のよかったこちらを買ってみました。

f:id:djrkmrym:20190710081109j:plain

f:id:djrkmrym:20190710081116j:plain



バックドア内張り小窓から交換

バックランプはバックドア内張り赤〇の小窓を開けて交換します。

f:id:djrkmrym:20190709174203j:plain

f:id:djrkmrym:20190709174700j:plain

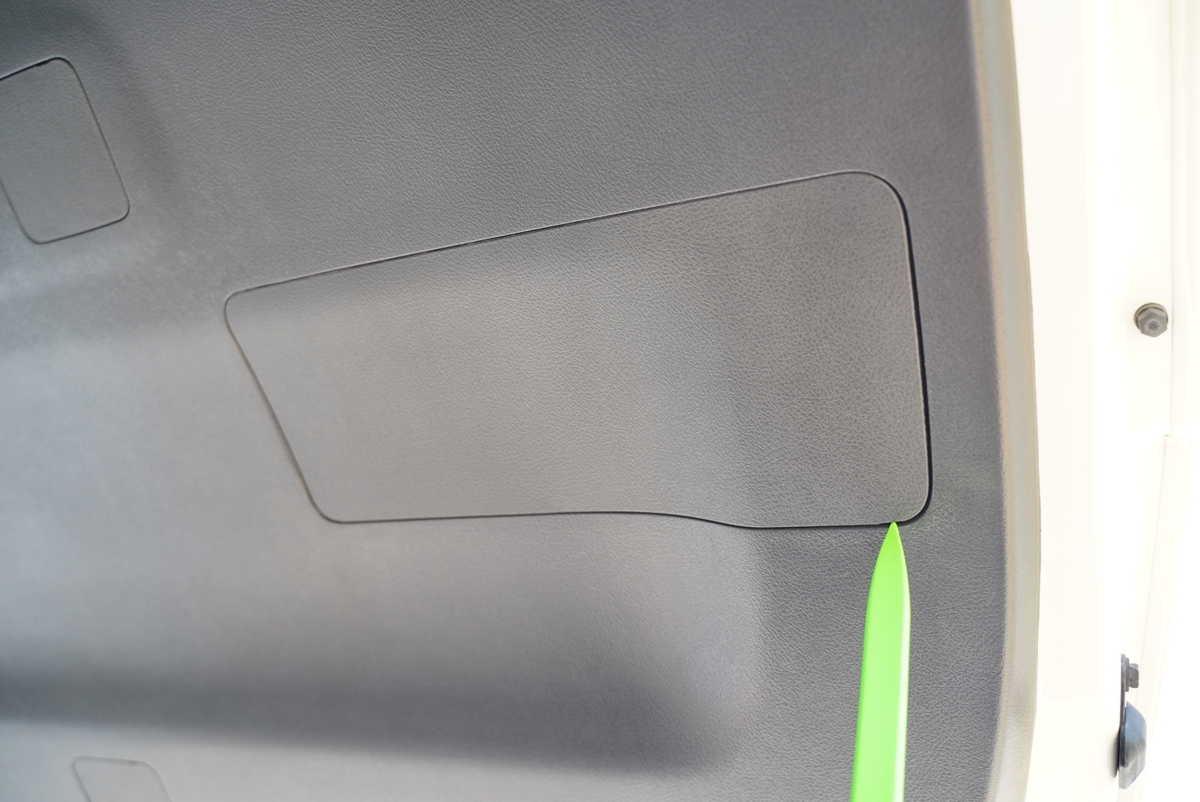

この位置に差し込み口的なものがあるので、内張りはがしを差し込みます。

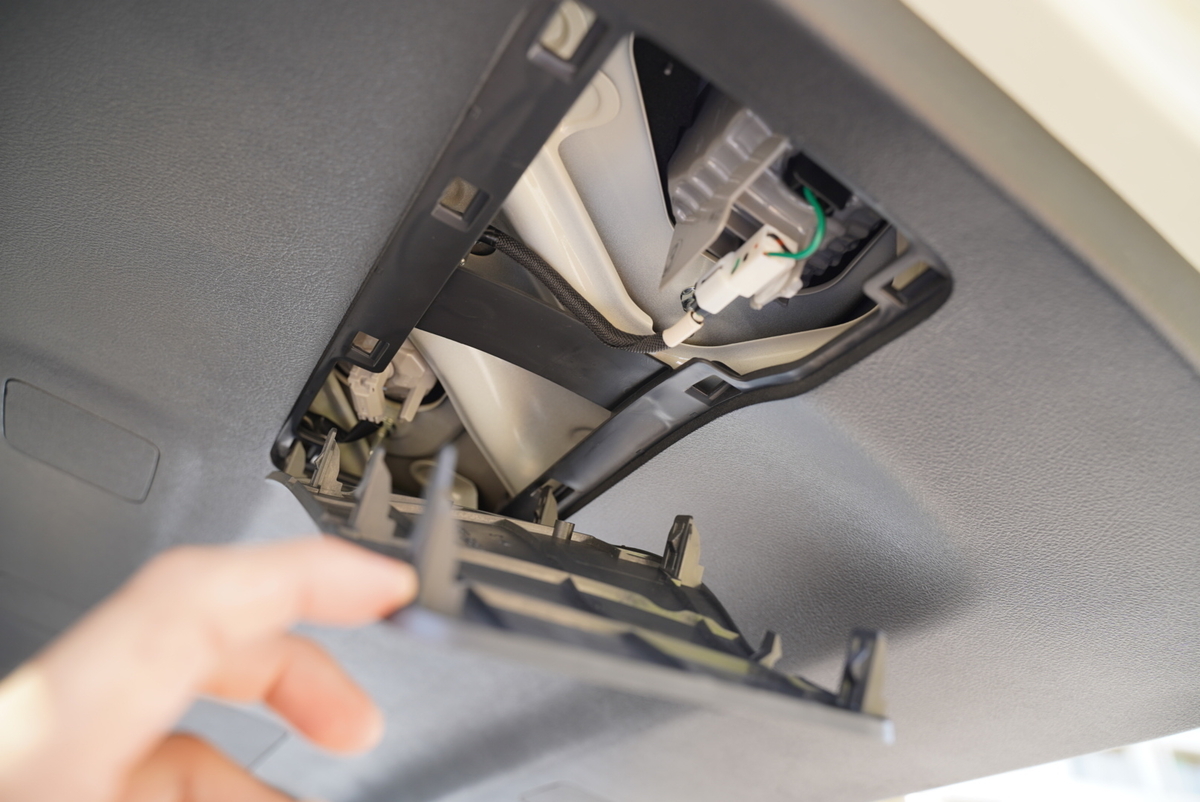

ツメが折れないようにゆっくり外していきます。

f:id:djrkmrym:20190709174708j:plain

f:id:djrkmrym:20190709174714j:plain

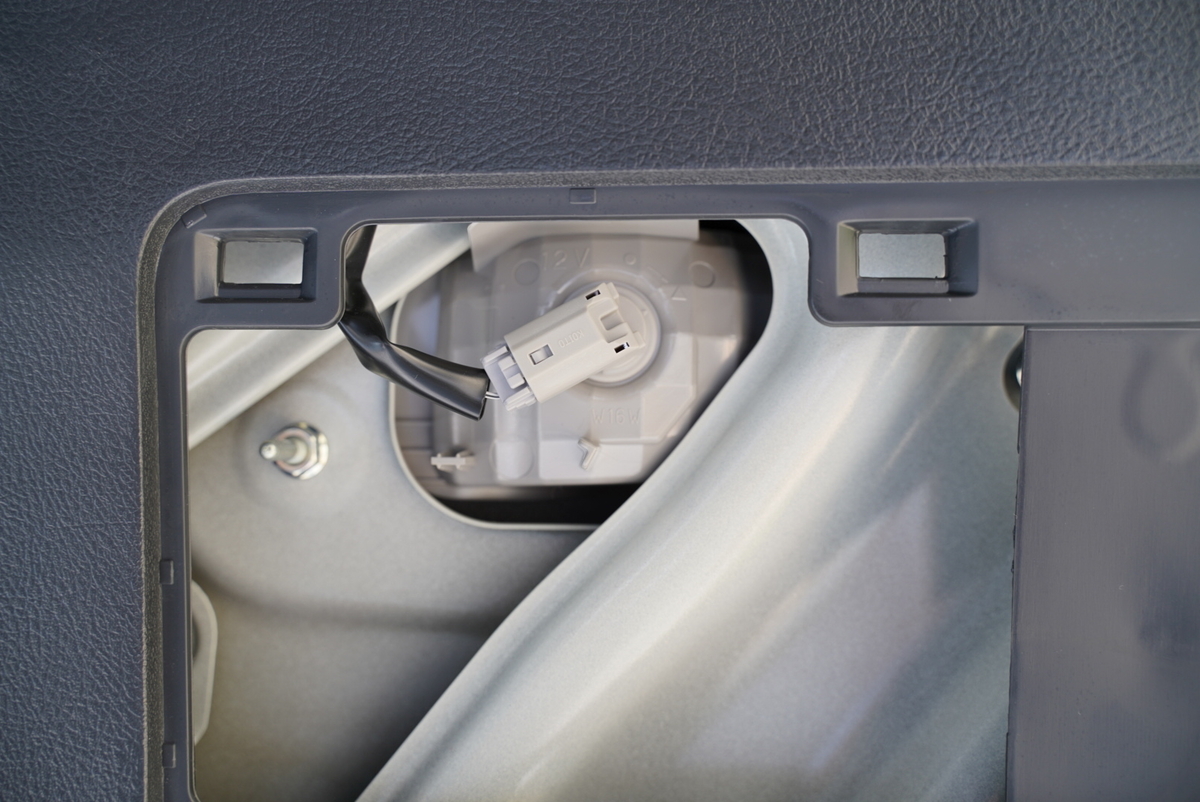

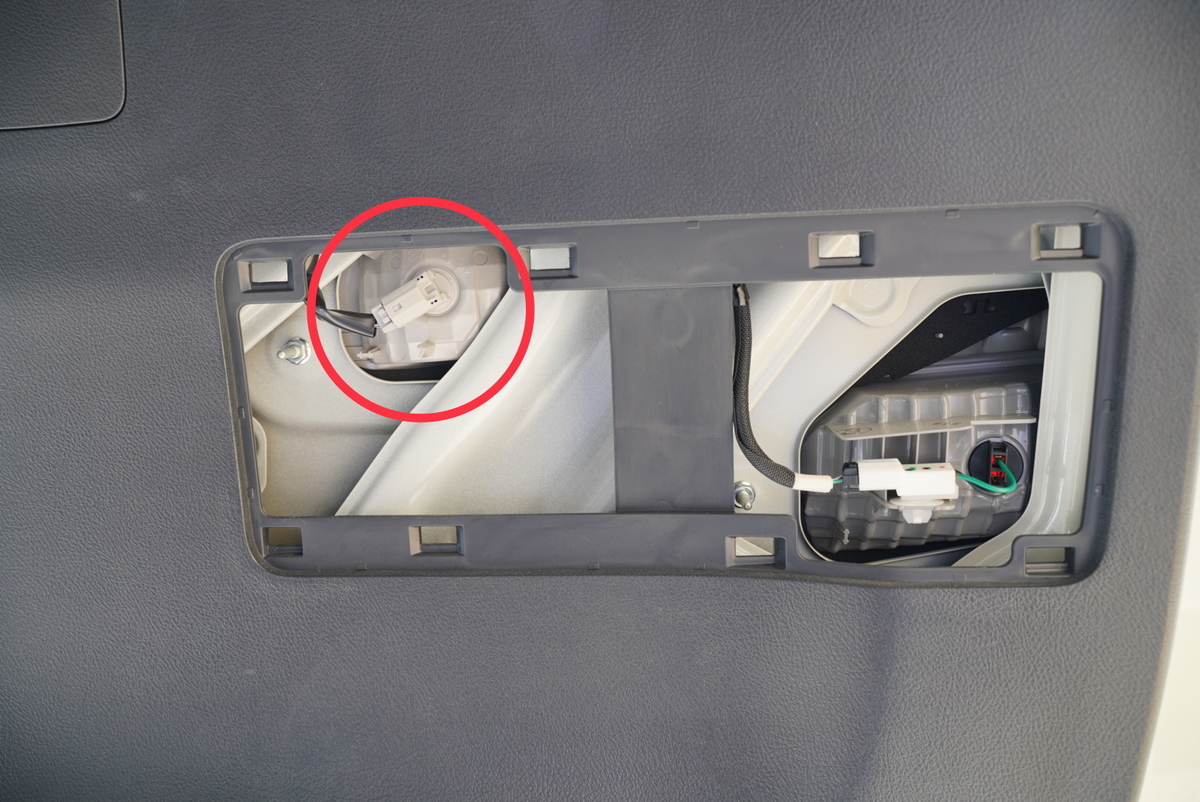

パネルを外すとバルブが見えます。赤〇がバックランプ、右側がテールスモールランプです。



ここが少し外しづらいのですが・・・

f:id:djrkmrym:20190709174719j:plain

f:id:djrkmrym:20190709174724j:plain

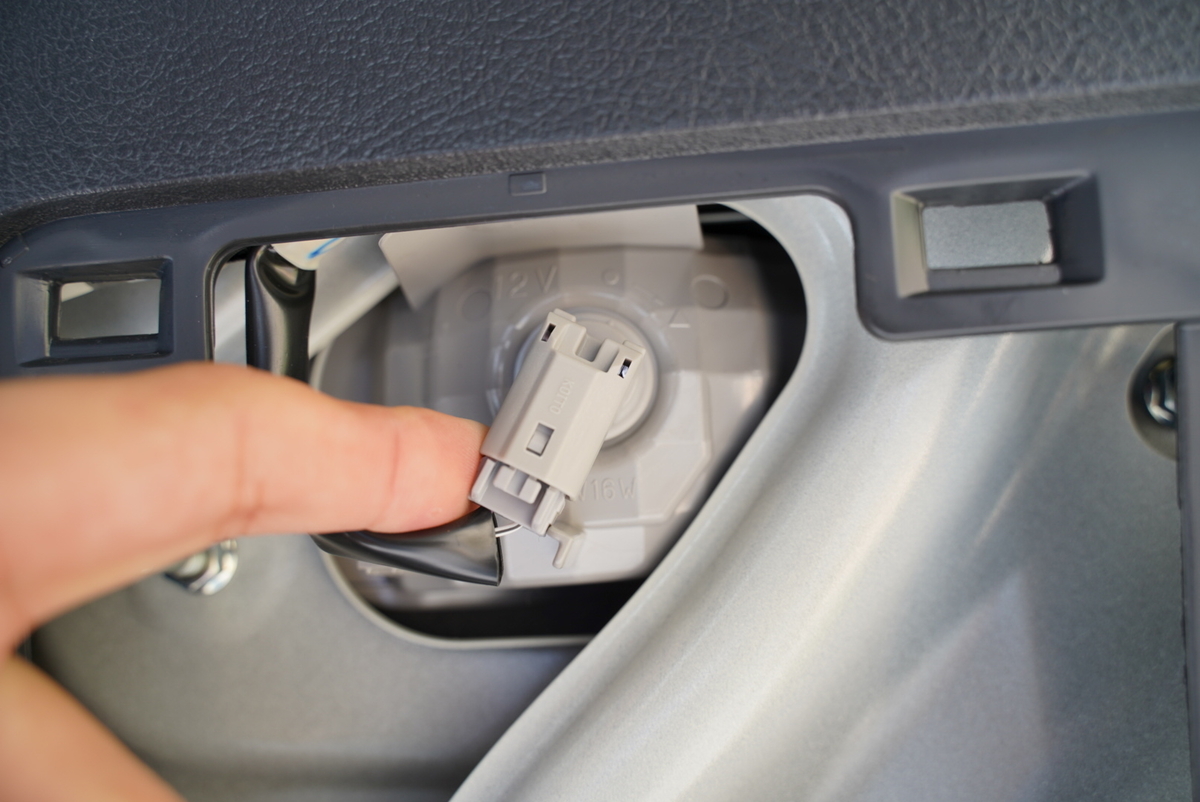

この位置まで回すとストッパーみたいなものがあり、このまま上に抜くだけでは抜けず、ストッパーに当てるように少し右に力を入れながら引くと抜けますが、少しコツがいる感じです。



あとは純正バルブと交換するだけです。



通電確認

バルブを交換し、戻す前に通電確認をしておきましょう。すると、なぜか片方つきませんでした・・・

f:id:djrkmrym:20190709174730j:plain

前の車から取り外しした物ですが、端子部分が片方ありません・・・。まぁそんなこともあります。



すぐにネットで購入し、翌日届き、取り付けしました。

f:id:djrkmrym:20190710081131j:plain



f:id:djrkmrym:20190710081143j:plain

左が新しく購入したバルブ、右が前から使っていたバルブ。

7000~8000Kということで少し青めですが、かなり明るいです。



f:id:djrkmrym:20190711164241j:plain

f:id:djrkmrym:20190711164257j:plain

左が前使っていたバルブ、右が新しく購入したバルブです。



装着後写真

ビフォー

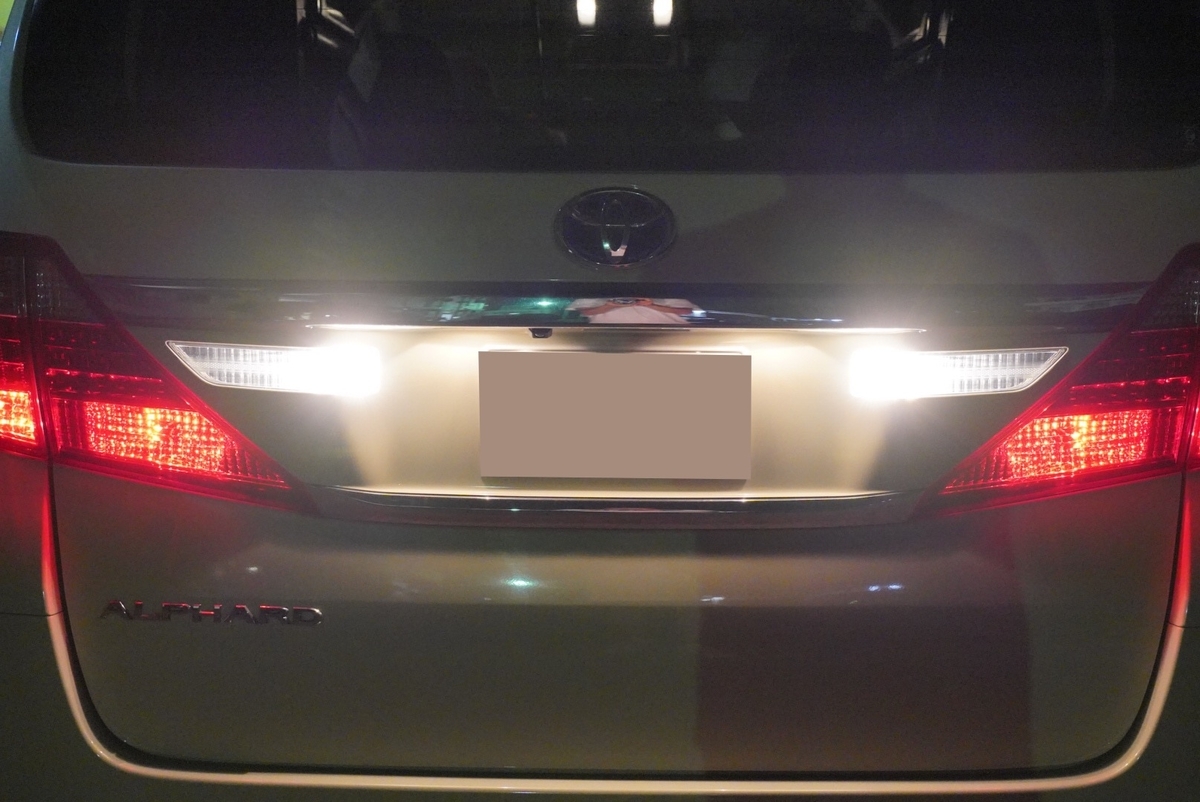

少し見にくいですが、純正バルブの状態です。

f:id:djrkmrym:20190711164151j:plain

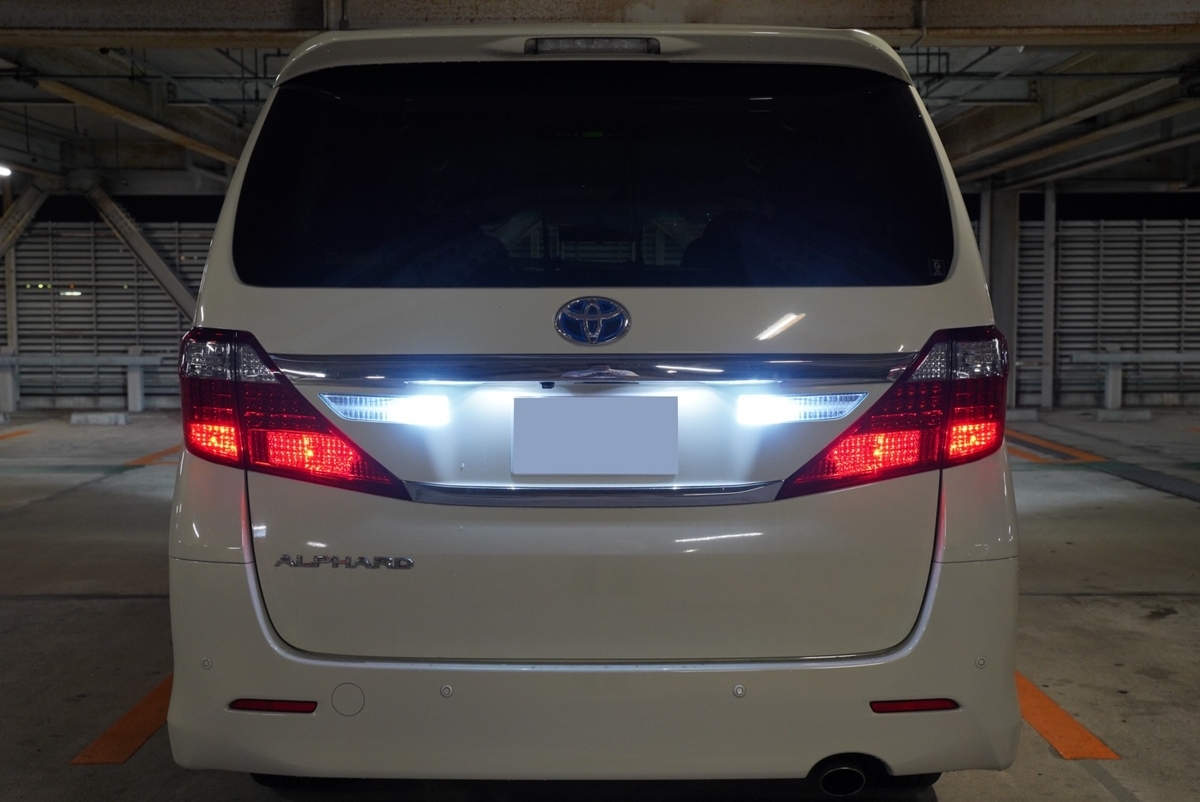

アフター

f:id:djrkmrym:20190711164314j:plain

f:id:djrkmrym:20190711164331j:plain

f:id:djrkmrym:20190711164431j:plain

f:id:djrkmrym:20190711164452j:plain

f:id:djrkmrym:20190711164506j:plain

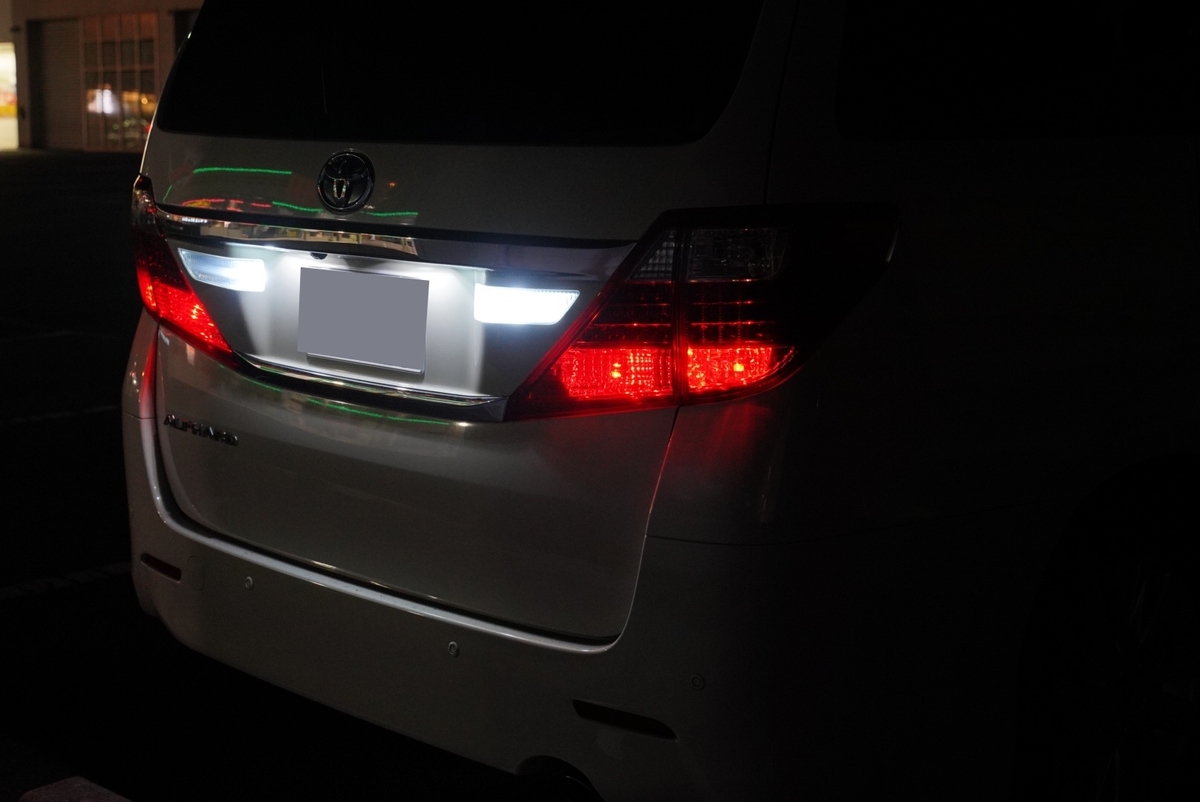

写真では少し青めに見えますが、実際見ると白に近いです。



そしてかなり明るいです。

f:id:djrkmrym:20190711164521j:plain

f:id:djrkmrym:20190711164533j:plain







バックカメラ映像も見やすくなった

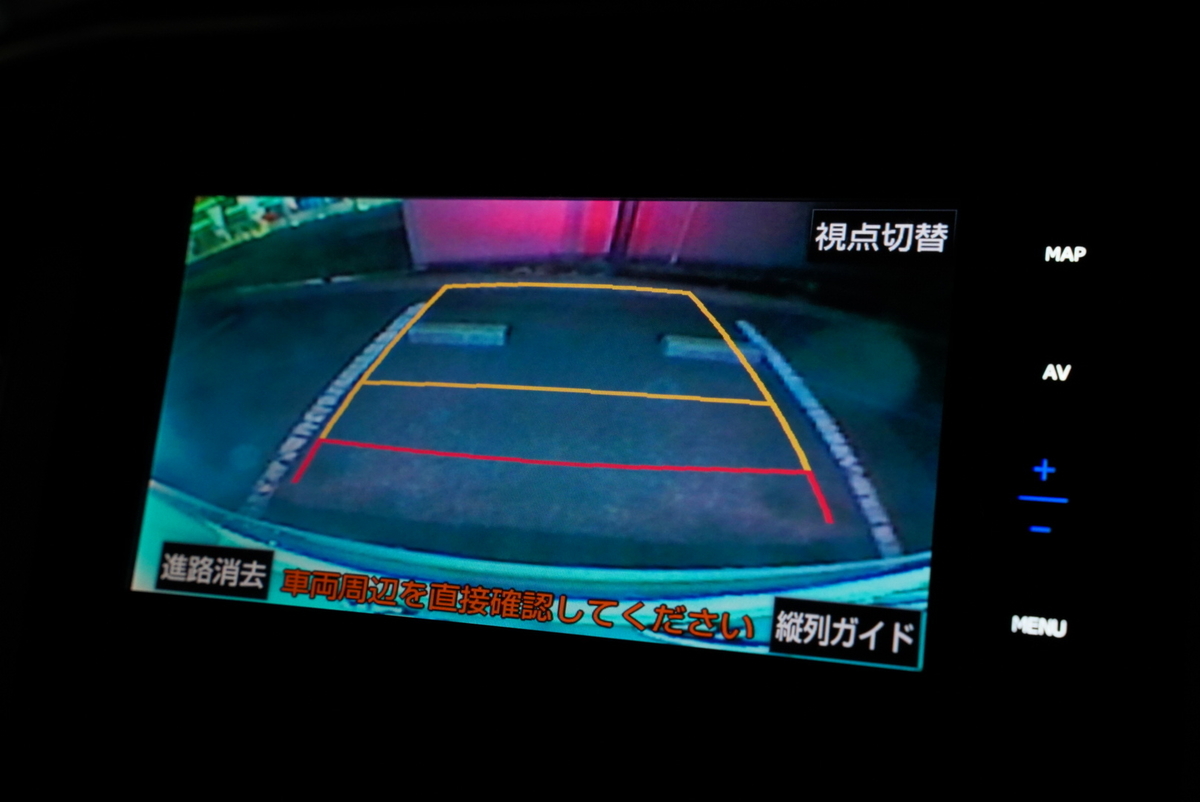

ナビ、バックカメラともに純正で、純正バルブだとバックする時にバックカメラの映像がかなり暗くて見づらかったのですが、今回明るくなったことによってかなり見やすくなりました。

f:id:djrkmrym:20190711164541j:plain

バックカメラ、ナビともに変えようと思ってましたが、とりあえず見やすくなったのでこれでOKとします。笑



ちなみに前の車ではAmazonで買った激安のバックカメラを使っていましたが、びっくりするぐらい明るくて見やすくかなりよかったです。

f:id:djrkmrym:20190712155145j:plain

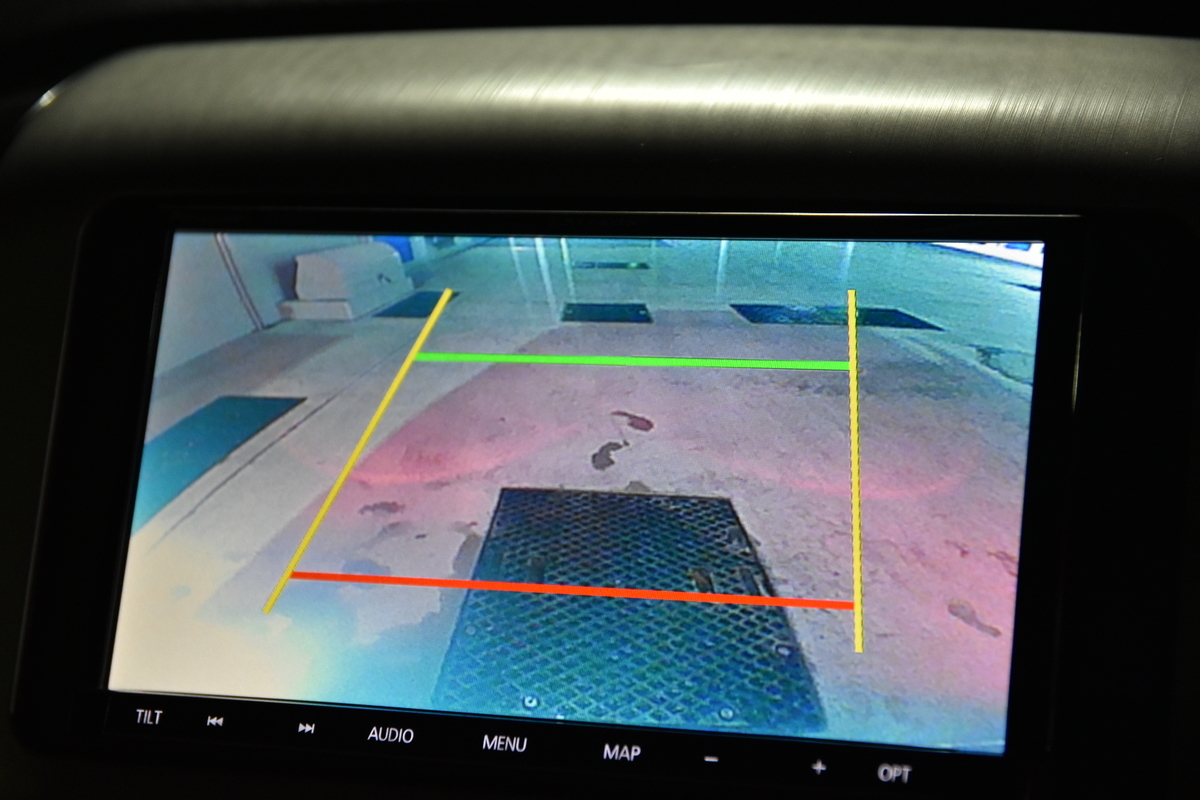

バック線設定前なので変な方向向いてますが。作業が簡単ならすぐにでも変えたいのですが・・・
