20系アルファード運転席フロントドア内張り外し方【要工具】

記事内に広告が含まれています。

f:id:djrkmrym:20190709020909j:plain



20系アルファード、運転席フロントドア内張りの外し方について。



必要工具→+ドライバー(必須)、内張りはがし(あると便利)

交換所要時間→15分以内







取り外し手順

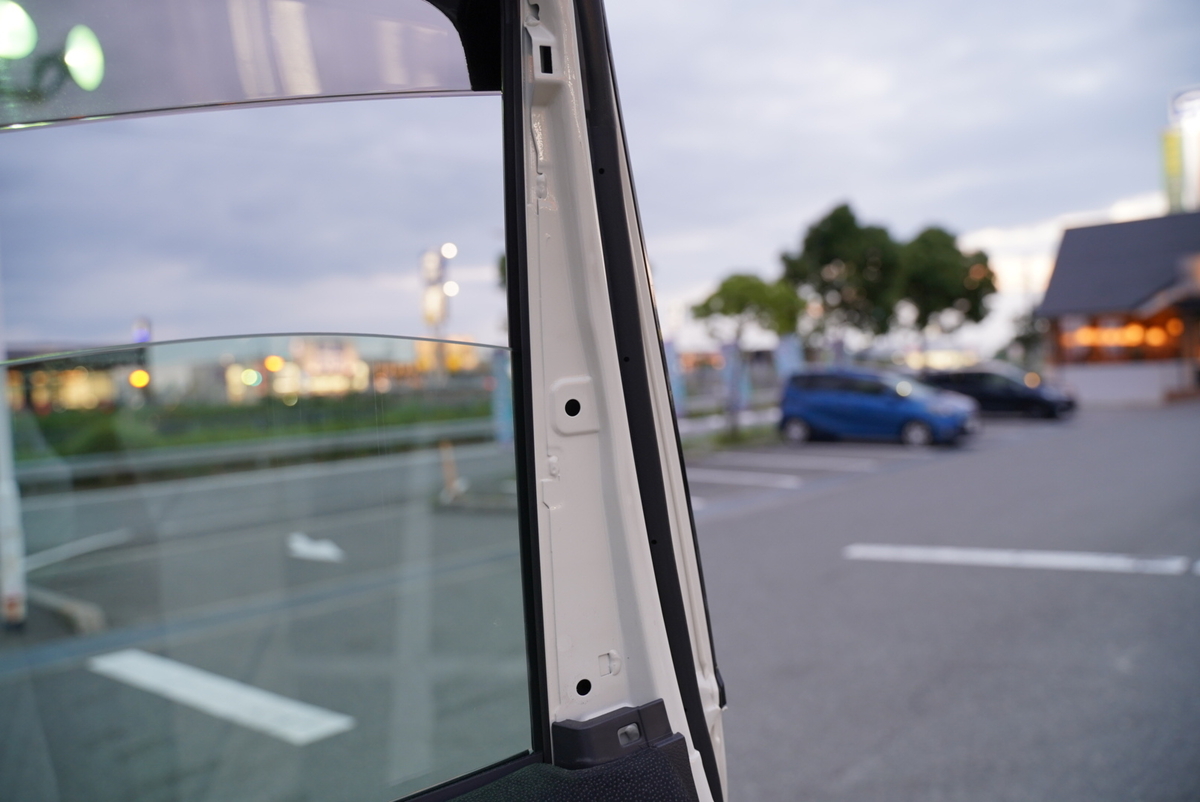

まずは、窓の左右にある黒いパネルを外していきます。

f:id:djrkmrym:20190709020725j:plain

f:id:djrkmrym:20190709020732j:plain

f:id:djrkmrym:20190709020737j:plain

f:id:djrkmrym:20190709020754j:plain

2つともクリップで留まっているだけですので、手で軽く引っ張ってあげると外れます。



さて、次にドアノブ奥のカバーを外します。

f:id:djrkmrym:20190709020702j:plain

内張りはがしを差し込むと簡単に外れます。



f:id:djrkmrym:20190709020708j:plain

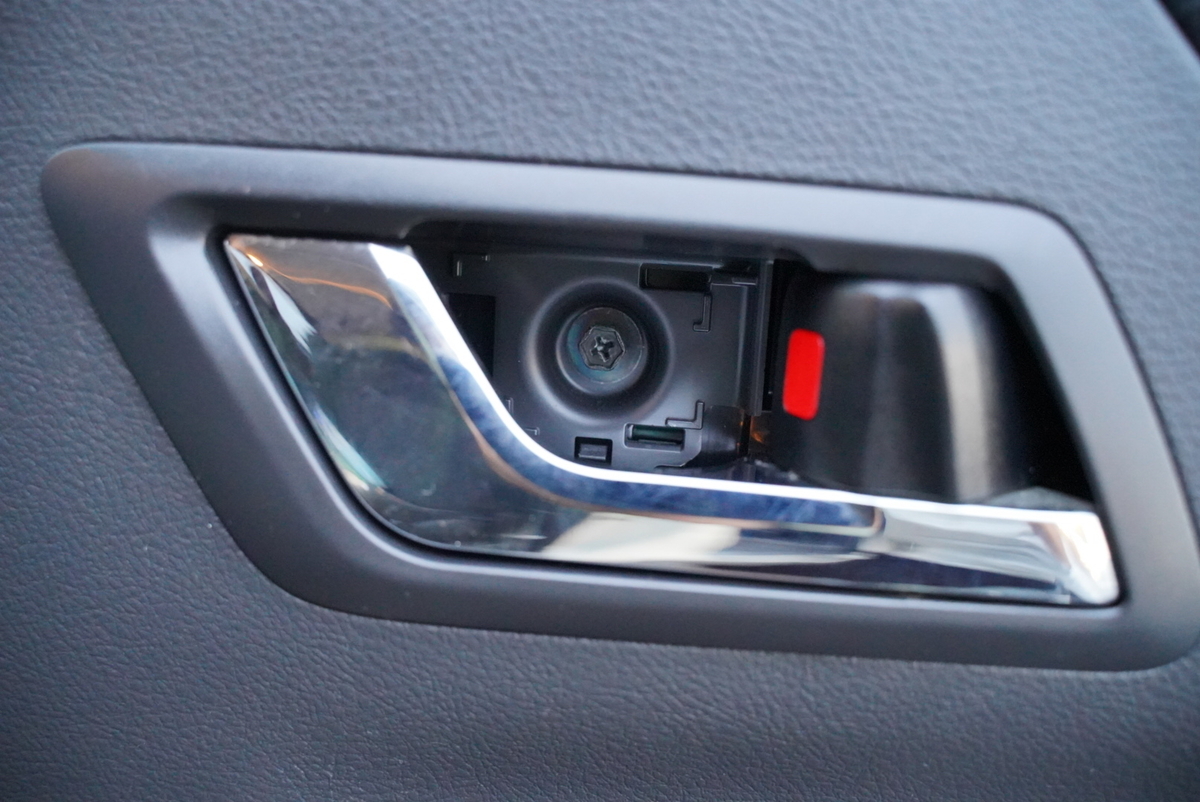

カバーの奥にネジがありますので、+ドライバーで外します。



さて次はここ。名称がわかりませんが・・・

f:id:djrkmrym:20190709020234j:plain

f:id:djrkmrym:20190709020325j:plain

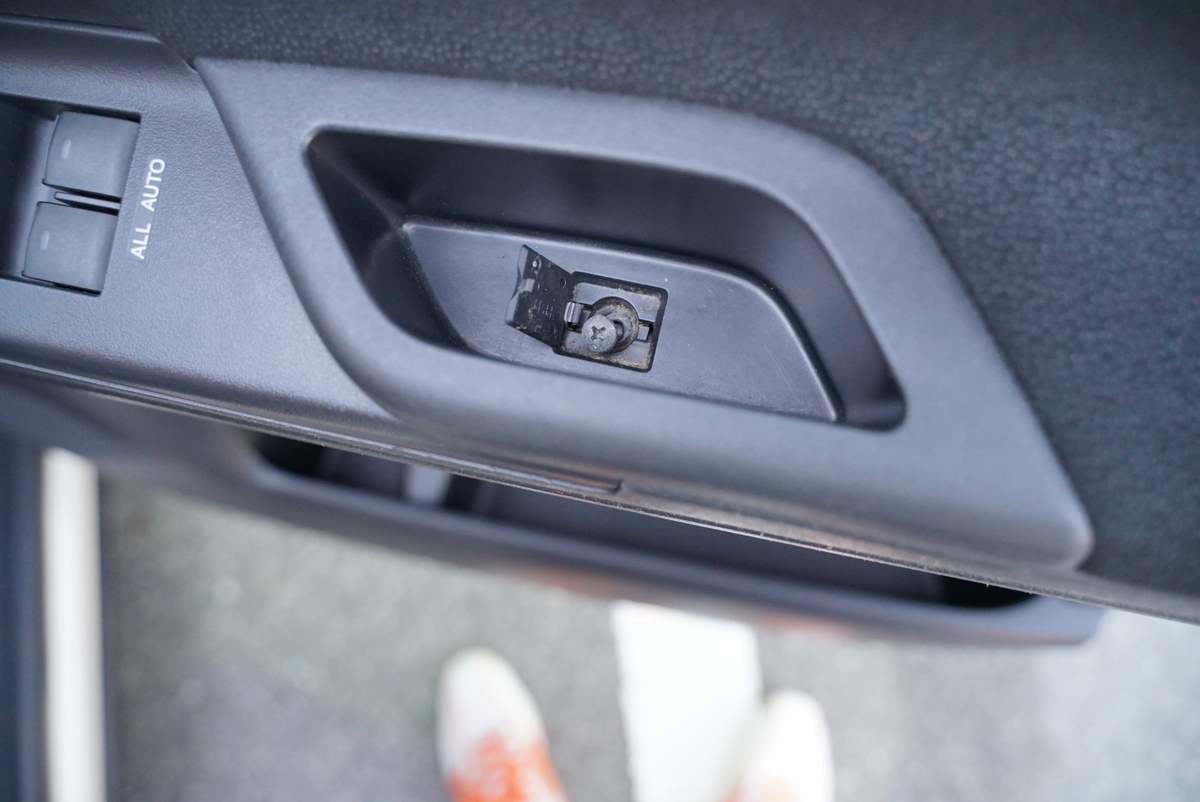

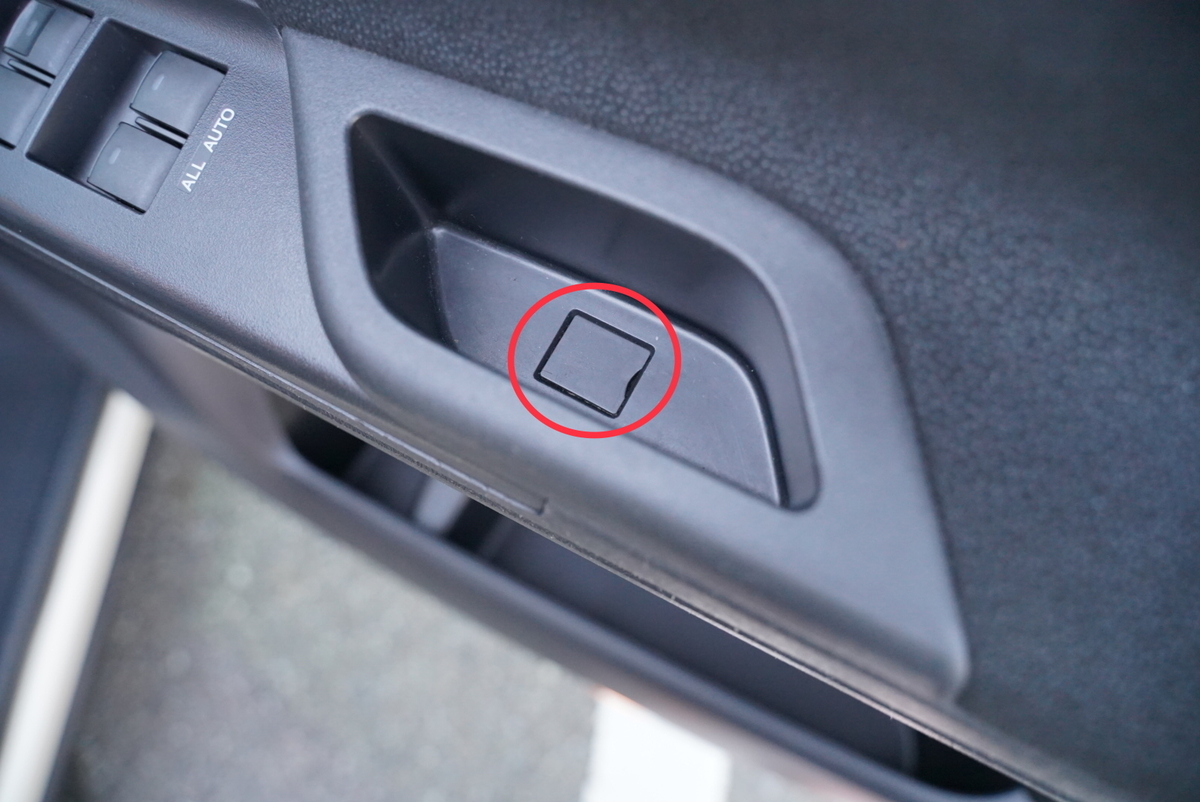

赤〇部分のカバーの下にネジがありますので、+ドライバーで外します。



カバーは指で簡単に持ち上げることができます。



ここまでは特にこれといった順番はなく、自分はだいたいこんな感じです。

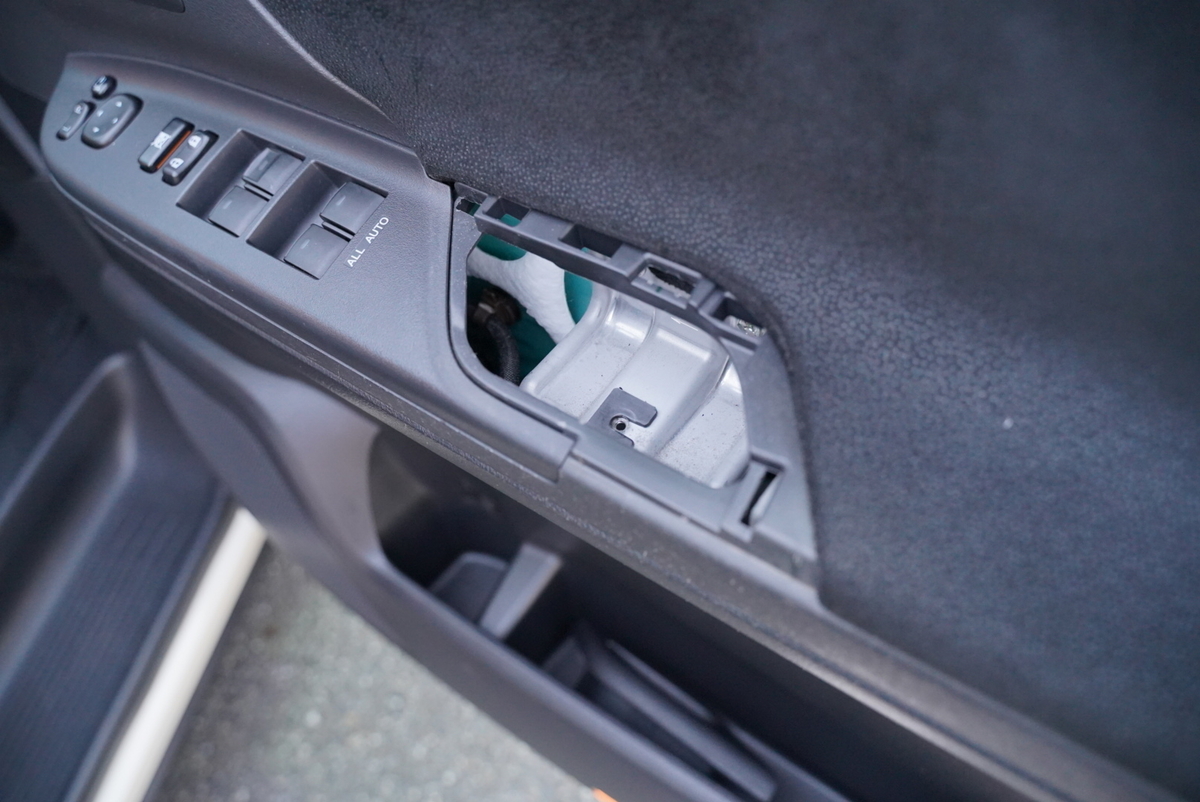

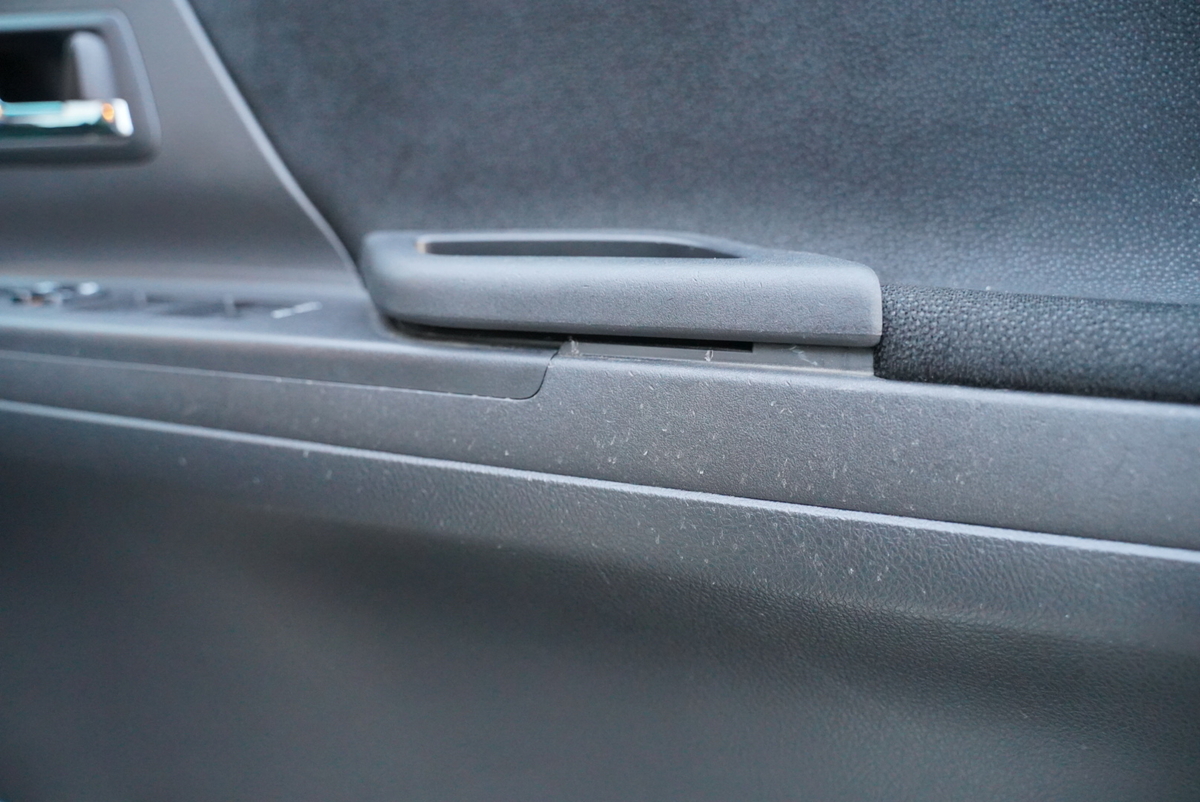

上のネジを外すとここの部分が外れます。

f:id:djrkmrym:20190709020443j:plain

f:id:djrkmrym:20190709020530j:plain

f:id:djrkmrym:20190709020550j:plain

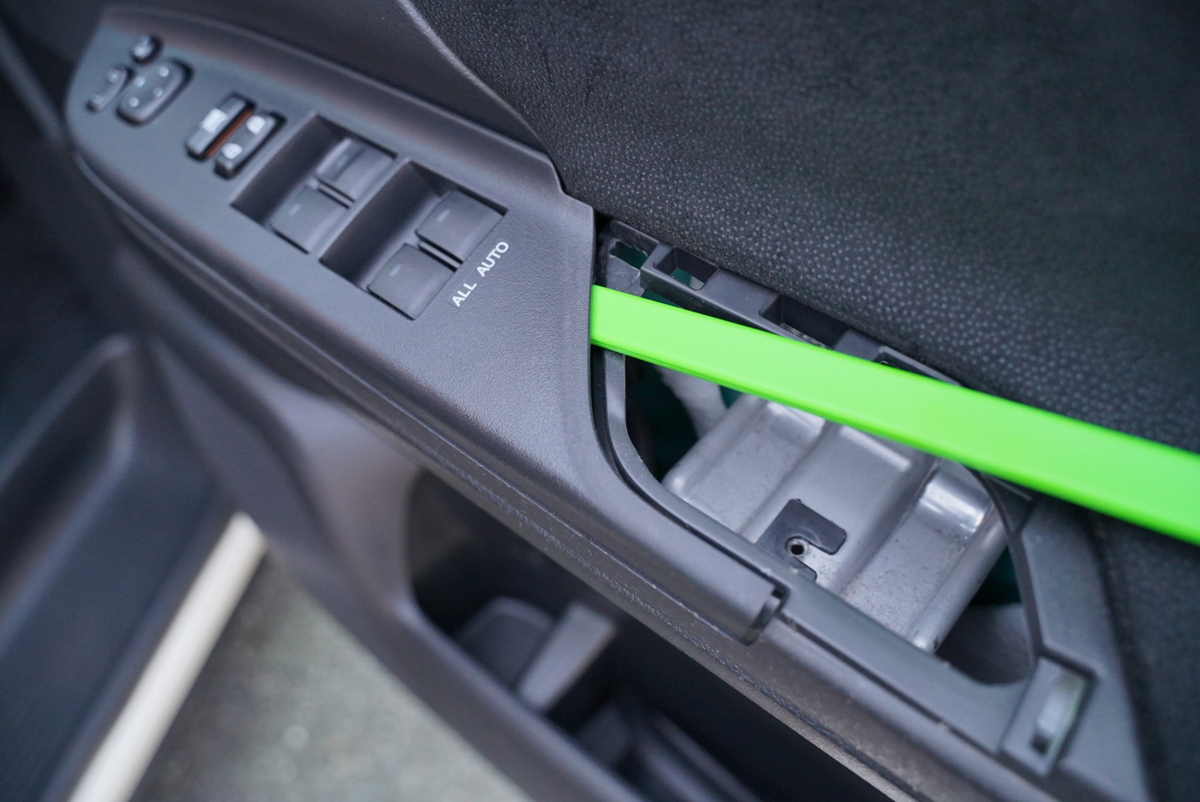

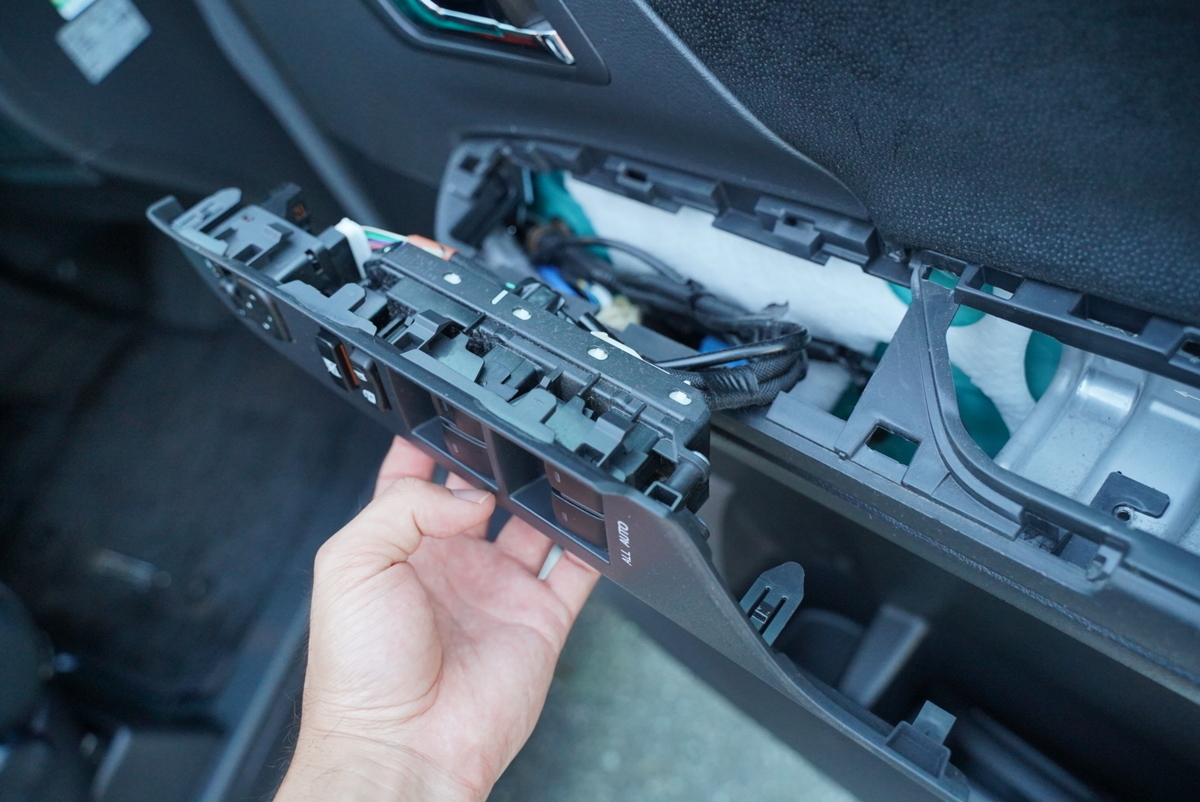

そして次はスイッチがついているパネルを外します。



内張りはがしを入れてますが、手でも外れるぐらいです。



f:id:djrkmrym:20190709020608j:plain

f:id:djrkmrym:20190709020637j:plain

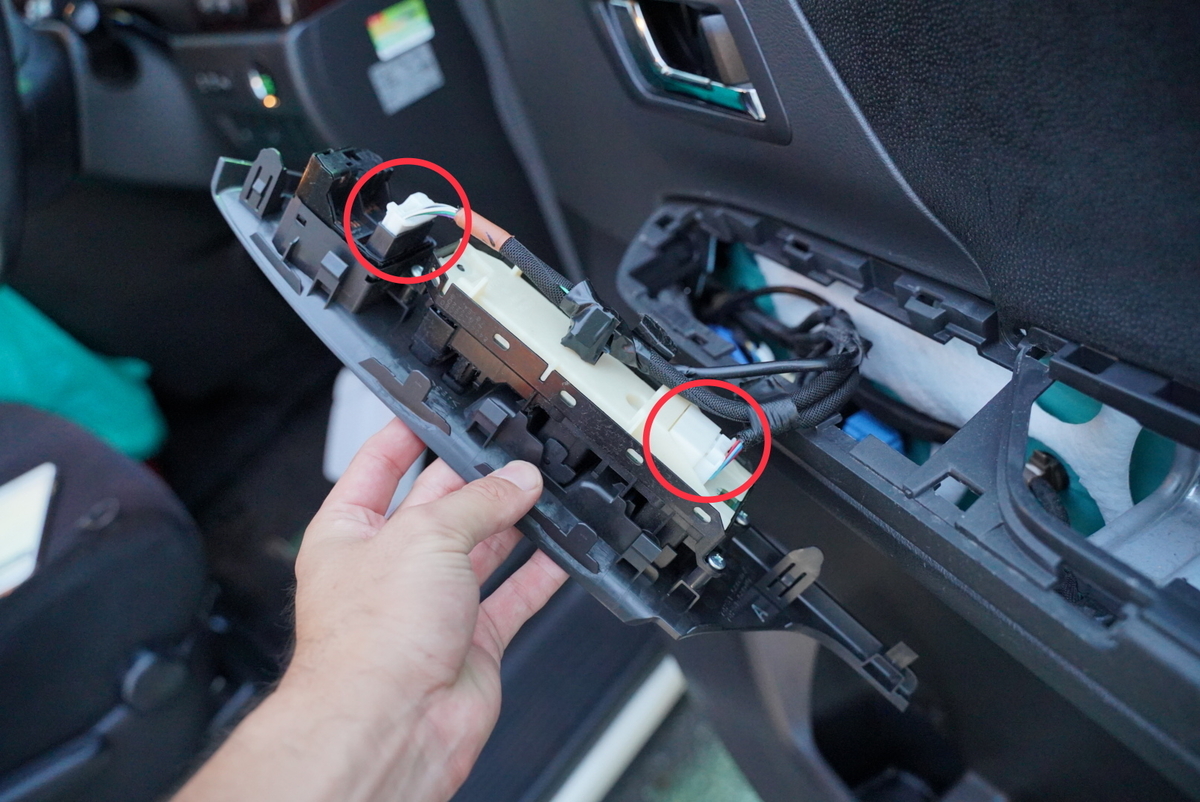

裏に赤〇部分2つのカプラーがあるので、これも外します。







f:id:djrkmrym:20190709020650j:plain

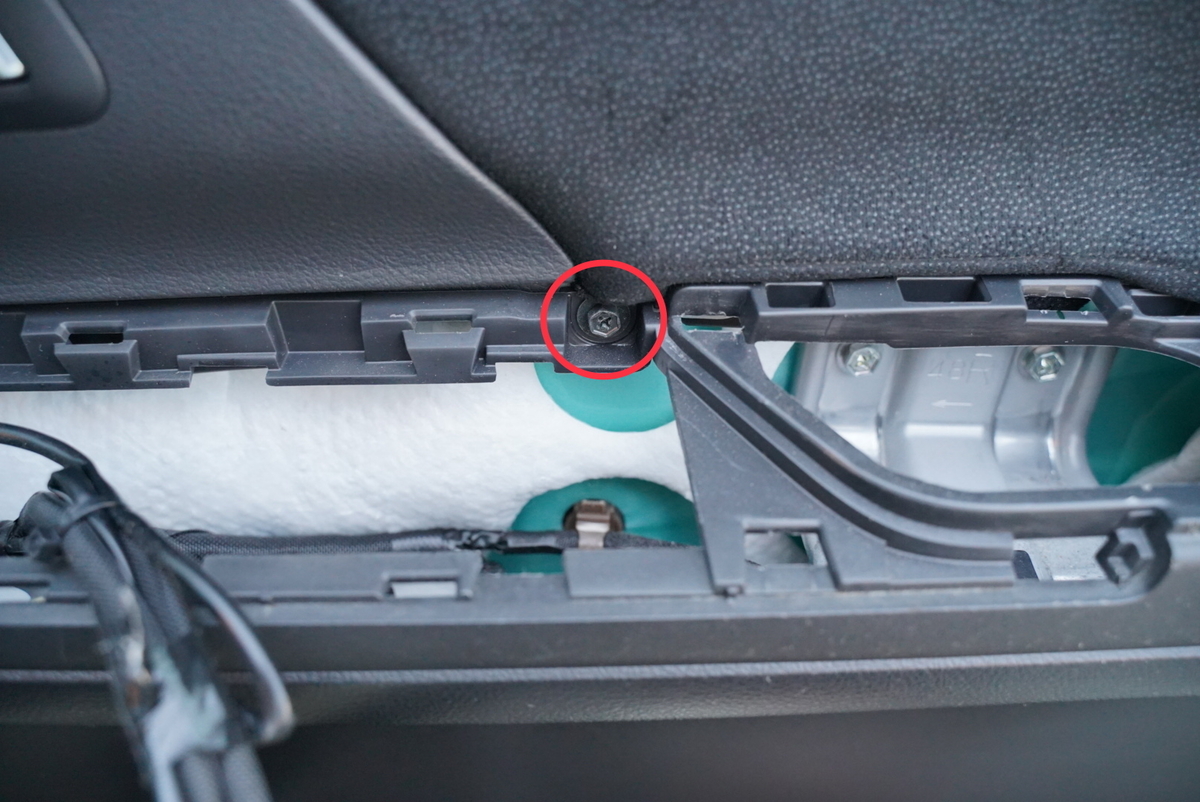

そしてここにもネジがあるので、+ドライバーで外します。



f:id:djrkmrym:20190709020809j:plain

カーテシランプも外しておきますが、右側から内張りはがしを差し込むと簡単に取れます。コネクターも抜いておきます。



さて、ネジ類は外れたので、内張りをバリバリとはがしていきます。

f:id:djrkmrym:20190709020822j:plain

f:id:djrkmrym:20190709020833j:plain

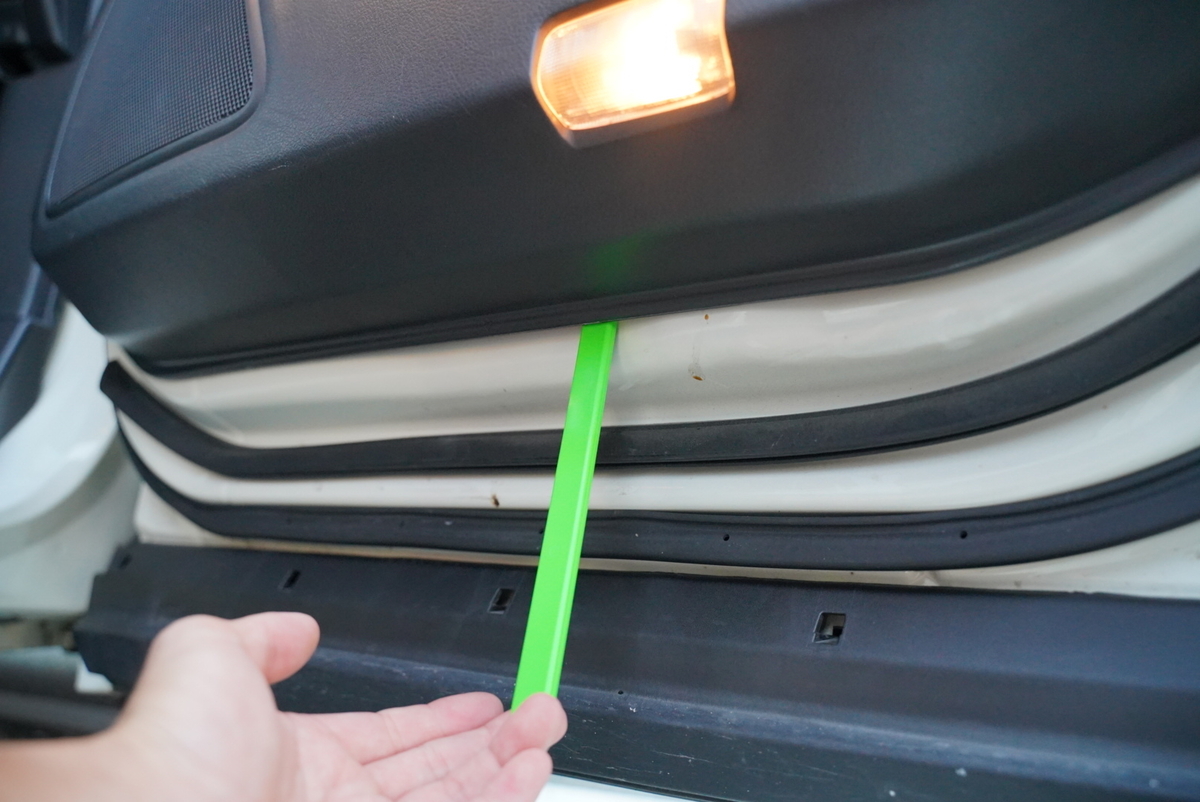

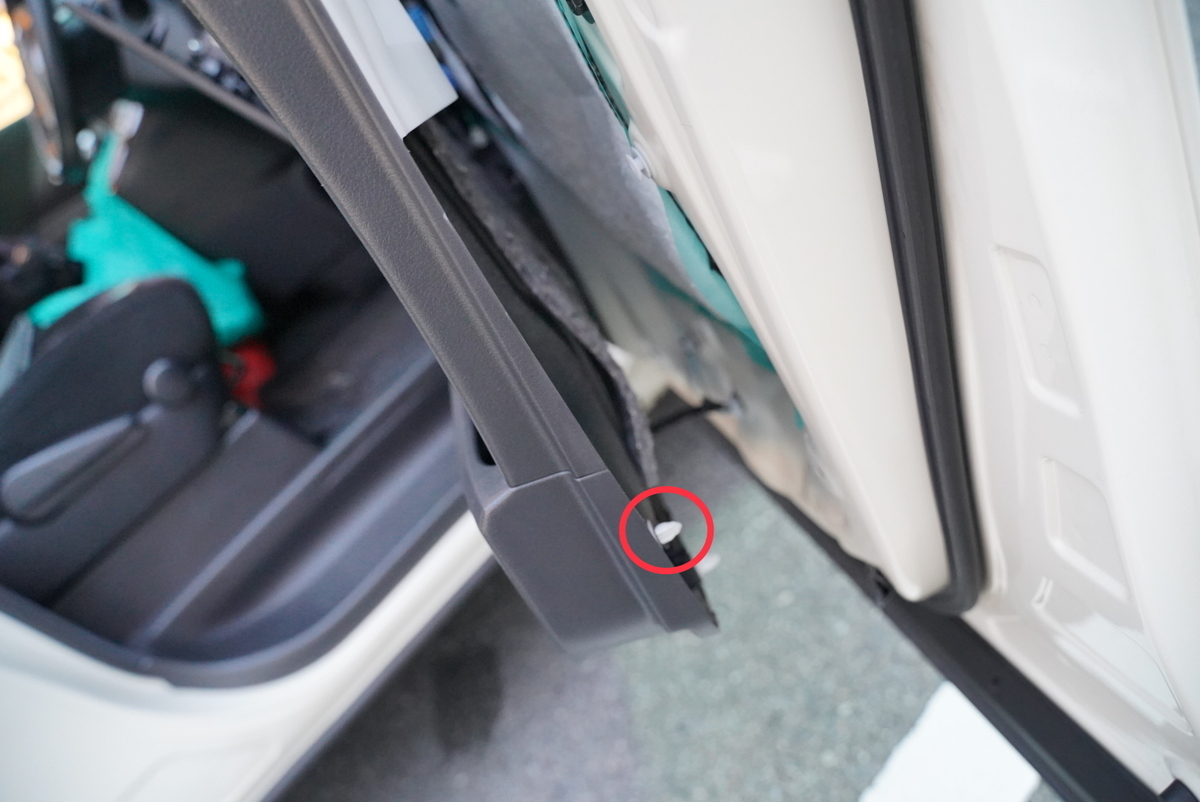

ドアのあらゆるところ12か所に赤〇のクリップがついていますので、内張りはがしを下から差し込んだり、カーテシランプやウィンドウスイッチの隙間に手を入れたりしてクリップを外していきます。



★注意点★

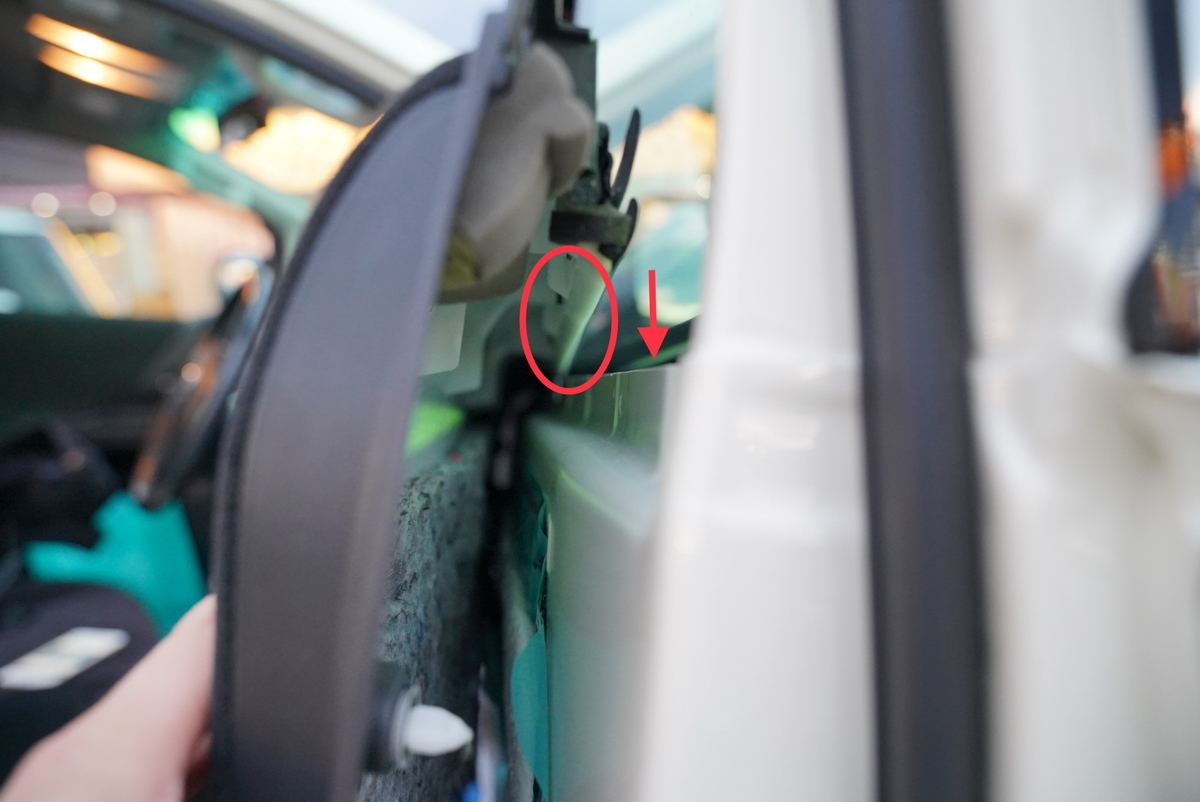

上から下まで手前に引っ張りたいところですが、上部はウィンドウの枠に引っかかっているだけです(下写真)

f:id:djrkmrym:20190709020839j:plain

クリップが外れたら内張りを上に上げると外れるようになっています。上部にクリップはないので手前に引っ張らないようにしましょう。

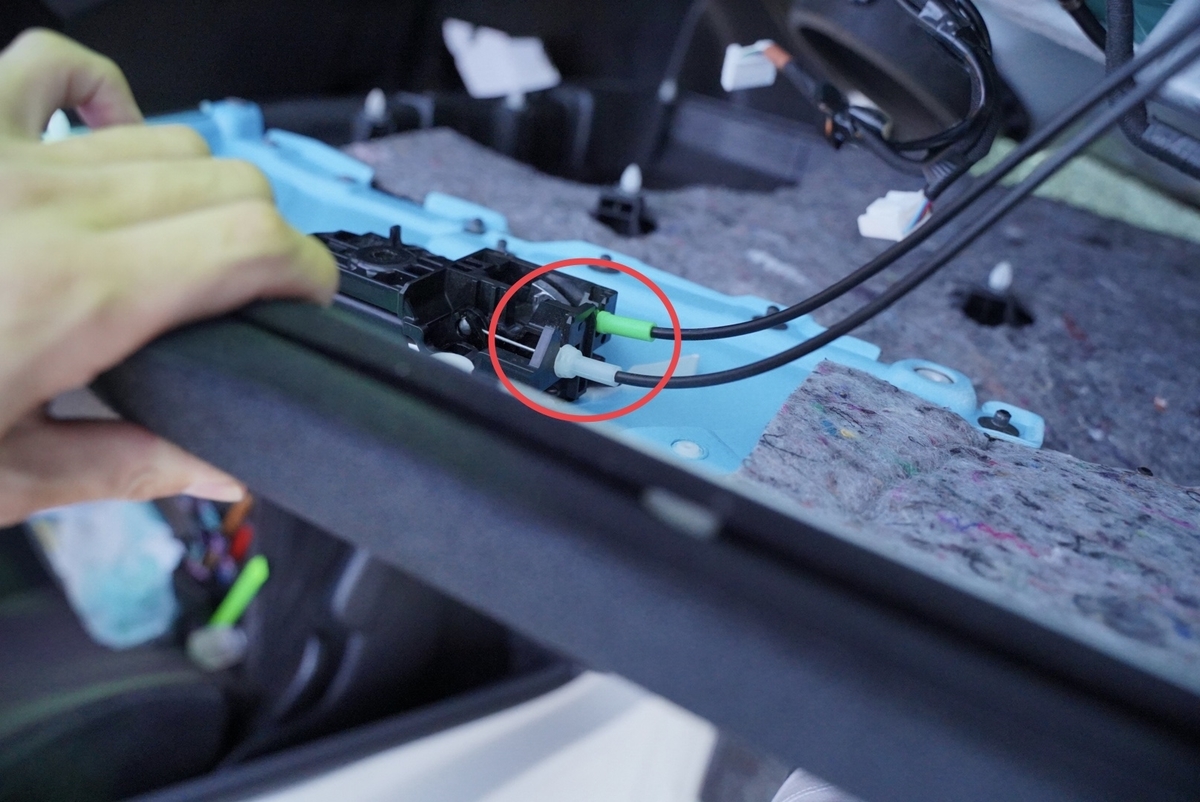

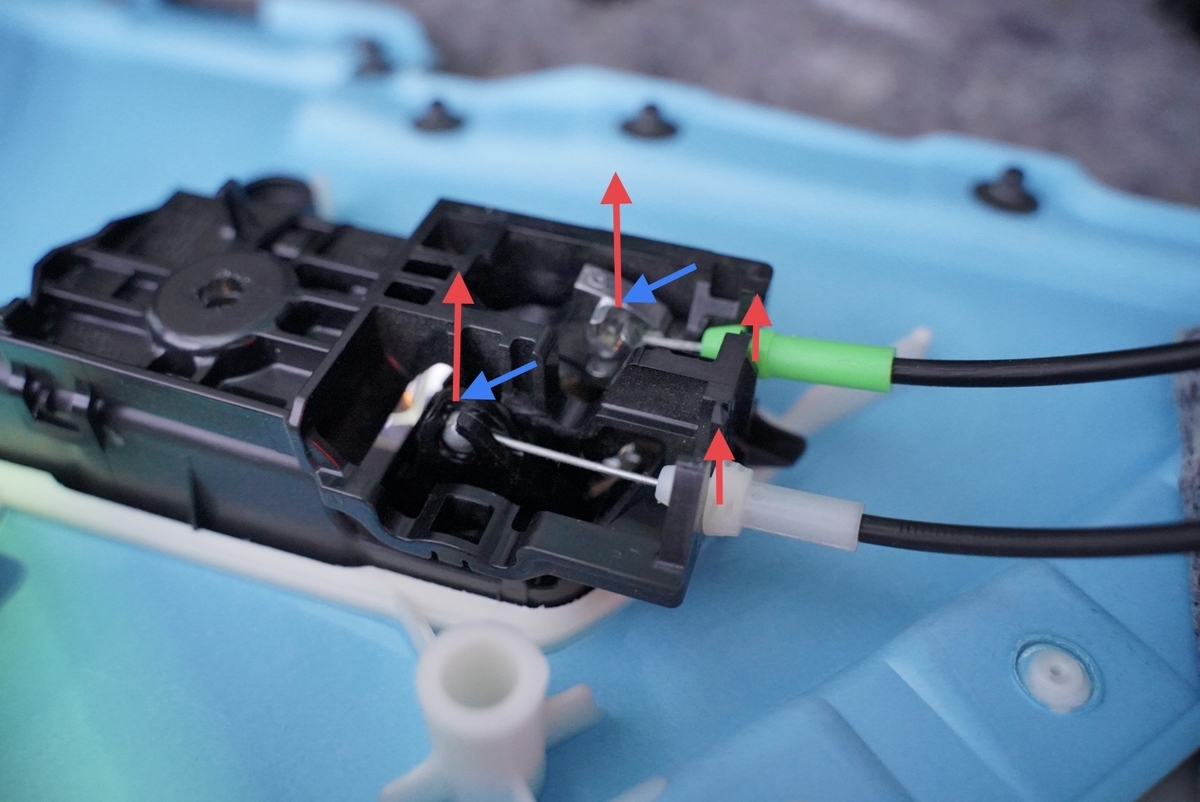

内張りが外れると赤〇部のドアノブのワイヤーを外します。

f:id:djrkmrym:20190709020853j:plain

f:id:djrkmrym:20190709020900j:plain

簡単な構造なので、見たらすぐに外せます。戻すのも簡単です。



これで内張りが全て外れました。

f:id:djrkmrym:20190709020909j:plain

初めてなら15分ぐらいかかるかもしれませんが、慣れると5分もかからず外すことができます。
