車中泊用自作ベッド記事その②

前のブログで車中泊用自作ベッドの記事を書いていたのですが、結構見てくれてる人が多く、もっと詳しく教えてほしいとのお問い合わせをいただきましたので書きなおしてみました。といっても詳しい寸法なんかは測ってませんので、作る際の参考程度にしてもらえたらと思います。



ベッドを作ったのは2014年12月。最初は10系アルファード前期7人乗り用として製作しましたが、今は10系アルファード後期8人乗り用で使っています。写真を見てもらったらわかりますが、今では結構生地なんかがくたびれてきています。

ベッドを作る時に条件としたこと

・1歳になる長女が動き回る場所がほしい

・子どもが安全に動き回れるように

・普段は2列目は今までと変わらず広々と使えるように

・ベッド下は十分な荷物が積めるように

・ベッドのセッティングは嫁さんでも簡単にできるように

・家族3人が快適に寝れるように(2014年当時)

こんなことを考えながらベッドを作りはじめました。当時の汚い適当な写真と今の写真合わせて見ていきたいと思います。



この記事は、車中泊用自作ベッド記事その②として、アルファード10系前期7人乗りの時にどのようにベッドを製作したかを書いていきたいと思います。



その①3列目ベッド製作編はこちら

その①から順に読んでいただけたら、わかりやすいかと思います。



f:id:djrkmrym:20190408225153j:plain

その①の3列目ベッド。製作後は常時この状態で使っています。



アルファード10系前期7人乗り



その①で3列目ベッド製作を書きましたが、2列目部分にどのようにつなげるかが問題でした。

7人乗りは2列目部分が2つのシートに分かれています。

f:id:djrkmrym:20190307120355j:plain

2列目部分寝かせてありますが・・・3列目ベッドを作る時に、2列目部分にどうやってベッドをつなげようか考えながら作りました。



まず思いついたのは、「イレクターパイプをつなげてその上にパネルを置く」まぁ多分こうしている人がほとんどだと思います。

思いついたというか、これしか考えられませんでした。笑



ただ、ベッドを製作する条件として「車中泊する時に嫁さんでも簡単にセッティングできるように」ということを挙げました。



車中泊時に2列目までイレクターパイプをつなげるとなると、簡単ではないし、強度も考えないといけないし、車中泊する時にはイレクターパイプも持っていかないといけないし手間もかかるので、他の方法はないかと考えました。



シートを使ってセッティング



いろいろ考えた結果、1列目2列目シートを使ってパネルを置くようにしました。

f:id:djrkmrym:20190307121512j:plain

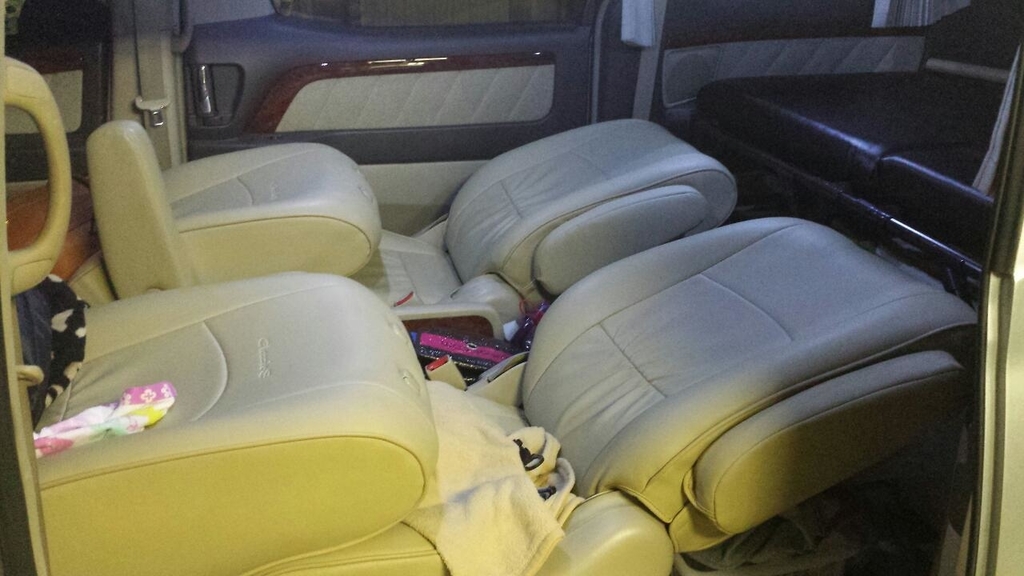

まず、2列目のシートを1番前まで移動させ倒します。そして、運転席と助手席も少し前まで移動させて倒して、2列目シートの上に乗せます。すると、写真のようになります。この時、ヘッドレストは全て外します。



f:id:djrkmrym:20190307121436j:plain

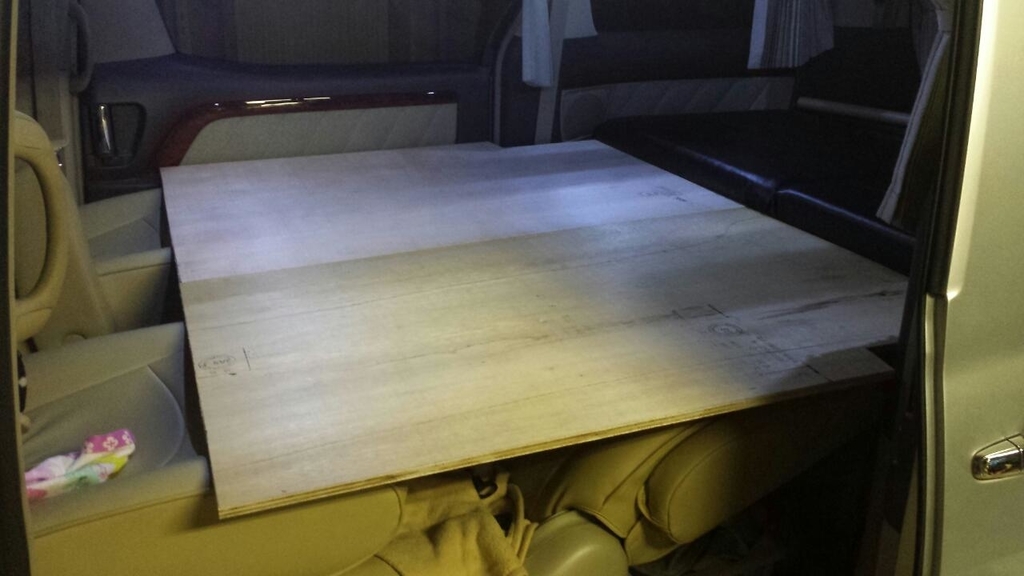

そしてその上に2列目用パネルを乗せます。倒した運転席と助手席は2列目のシートに乗せている状態になるのでベッドを乗せても強度的に問題ないだろうと判断し、車中泊時はこんな感じでベッドになるようにしました。

写真ではパネルの角度が少し下がっているような感じがしますが、角度はシートを動かすことによって調整できます。



パネルは微調整しながら製作

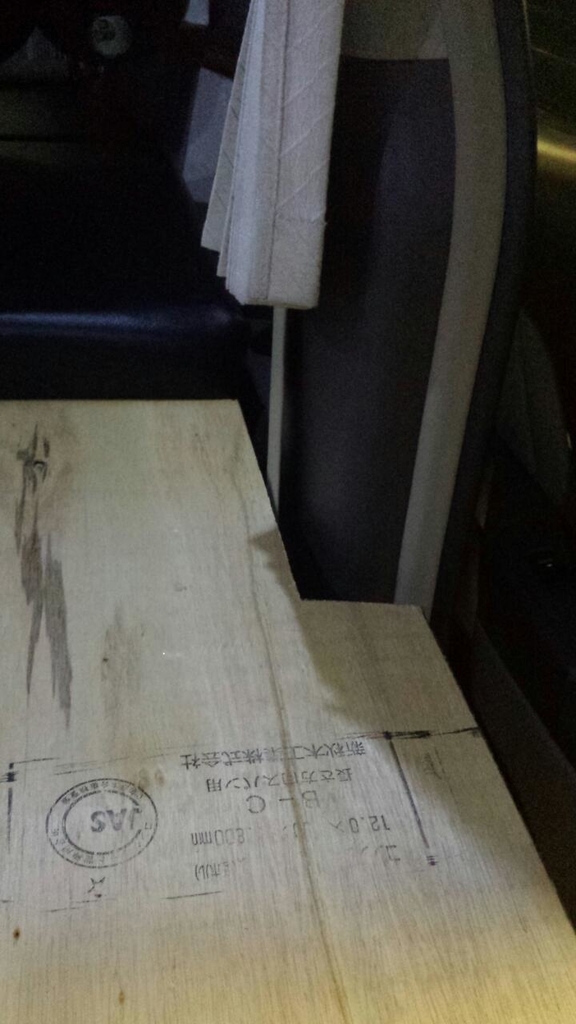

パネルは上の写真のように実際に置きながら少しずつ微調整していきました。

f:id:djrkmrym:20190307121454j:plain

角もしっかりと合わせておきたかったので、結構大変でした。



f:id:djrkmrym:20190307121533j:plain

f:id:djrkmrym:20190307121627j:plain

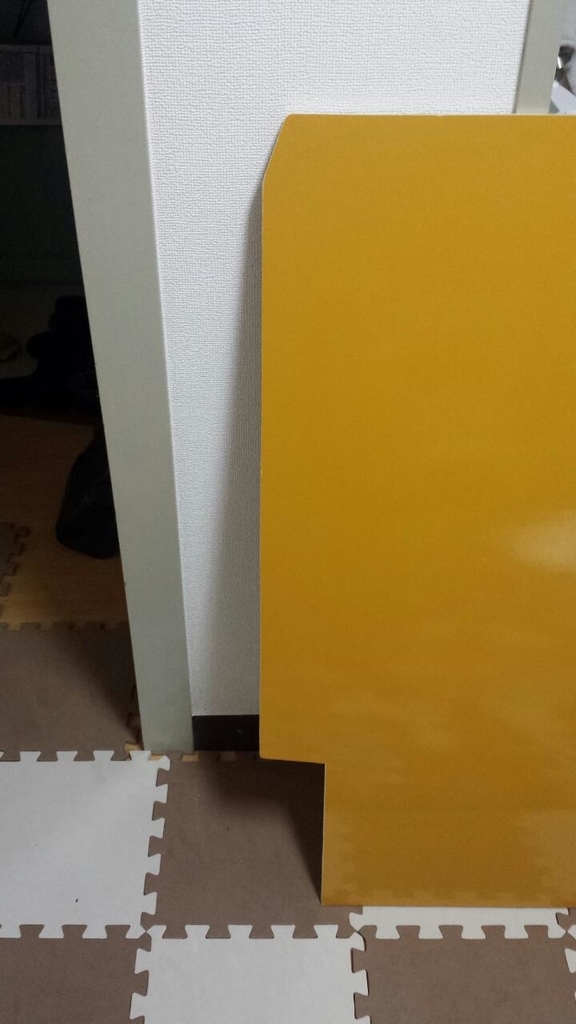

最終的にはこんな形に。







ベッドパネル製作手順(記事その①から引用)



f:id:djrkmrym:20190307121647j:plain

f:id:djrkmrym:20190307121702j:plain

f:id:djrkmrym:20190307121807j:plain

f:id:djrkmrym:20190307122231j:plain

f:id:djrkmrym:20190307121904j:plain

アルミ保温シート、ウレタンスポンジクッション、レザーを巻いていくのですが、

パネル製作は3列目と大きさは違えど手順は同じですので、こちらの記事に書いてあるのをそのまま書いておきますが、少し赤字でコメント足しています。



①コンパネ(コンクリートパネル)の加工

自分は12mmのコンパネを使用しました。片面はむき出しになるので塗装がしてある方がいいかと思います。ホームセンターにも売っています。



車内の寸法を測りながら、細かくカットしていきます。

f:id:djrkmrym:20190307120444j:plain

ここは器用な友人に手伝ってもらいました。



f:id:djrkmrym:20190307120508j:plain

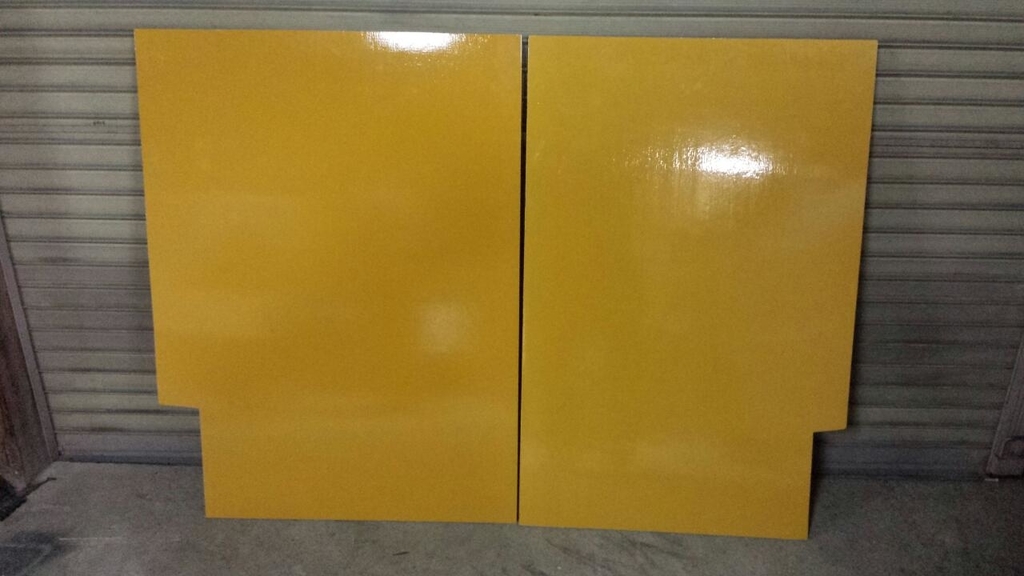

何度も何度も細かく調整しながらカットしていき、やっと完成です。が!ここでミス発生・・・黄色い塗装面を裏にするはずが表面にしてしまいました。まぁ見た目が悪くなるだけで、これといって問題はありません。2列目はしっかりと塗装面を裏にしました。

ちなみに3列目ベッド部分は横140×縦120ぐらいありますが、コンパネは2枚使用しました。2列目もコンパネは2枚使用、合計4枚です。



②アルミ保温シートを巻いてタッカーでとめる

さて、次に寒さ対策としてアルミ保温シートを巻きます。

ベッドが140×120なので180×180を買いました。



f:id:djrkmrym:20190307120529j:plain

f:id:djrkmrym:20190307121647j:plain

これは2列目のベッドを作った時の写真ですが、こんな感じで巻きます。

タッカーでパチパチとめていくのですが、ただ巻いてタッカーでとめるだけではアルミ保温シートは浮いてしまいますので、スプレーのりを使ってアルミ保温シートをしっかり貼りつけながらとめていきます。

f:id:djrkmrym:20190412022301j:plain

スプレーのりで貼りつけないと浮いてしまい最後の出来につながってくるので、アルミ保温シートを巻く際は使用することをおすすめします。これホント大事です。



③ウレタンスポンジクッション(6cm)を貼る

次にスポンジを貼っていきます。

f:id:djrkmrym:20190307120638j:plain

スポンジの厚さは6センチ。ここもスプレーのりをしっかり使って貼りつけていきました。



f:id:djrkmrym:20190307120652j:plain

ベッドのパネルは4枚に分けていたのですが、4枚ともしっかり貼りつけ完了です。写真では手前2枚が左右反対に置かれています。スポンジに「運前」と書いてあるのが見えるかと思いますが、写真右側に置かれているパネルは本来運転席側のパネルです。

スポンジはこちらでオーダーしました。少し大きめで頼みました。



④レザーを巻く

さて、ベッドのパネルつくりもあと少し。スポンジを貼りつけた後はレザーを巻いていきます。もちろんここもスプレーのりを使います!スプレーのりめちゃくちゃ大事です!

f:id:djrkmrym:20190307120719j:plain

ここが少し大変でした・・・。何が大変なのかというと、角っこ!



f:id:djrkmrym:20190412031015j:plain

角っこをしっかりまとめないと浮きがでてきますので、しっかりまとめてタッカーでとめます。2列目はくの字になってる部分もありもっと大変でした。



f:id:djrkmrym:20190307120752j:plain

タッカーを1周うつのもなかなか大変ですが、できるだけ細かくうっていきました。

レザーはこちらで長さを決めて注文しました。

そしてようやく完成!!↓ここは2列目はあまり関係ありません・・・

f:id:djrkmrym:20190307120833j:plain

f:id:djrkmrym:20190307120841j:plain

f:id:djrkmrym:20190307120900j:plain

完成!と言いたいところなんですが・・・まだベッドパネルをのせているだけなので固定できていません。



⑤パネルとイレクターパイプを固定する

f:id:djrkmrym:20190412031154j:plain

f:id:djrkmrym:20190412031223j:plain

パネルの表裏をミスしてしまったので、少し不細工に・・・

「J-46」この部品を使い、パネルとイレクターパイプを固定できるようにします。一応接着剤も使用しました。



ここもしっかりと位置を決めないといけないのですが、まず「J-46」をパイプにはめ、そしてパネルをハメてネジでとめる前にしっかり位置決めをします。そして位置決めができたら、ネジを締める穴に黒マジックを入れ、パネルに印をつけてあげればしっかりとした位置で固定ができます。

f:id:djrkmrym:20190412031635j:plain

f:id:djrkmrym:20190412031720j:plain

あとはネジで固定して、パネルをはめるだけ。



2列目ここから。

f:id:djrkmrym:20190409002455j:plain

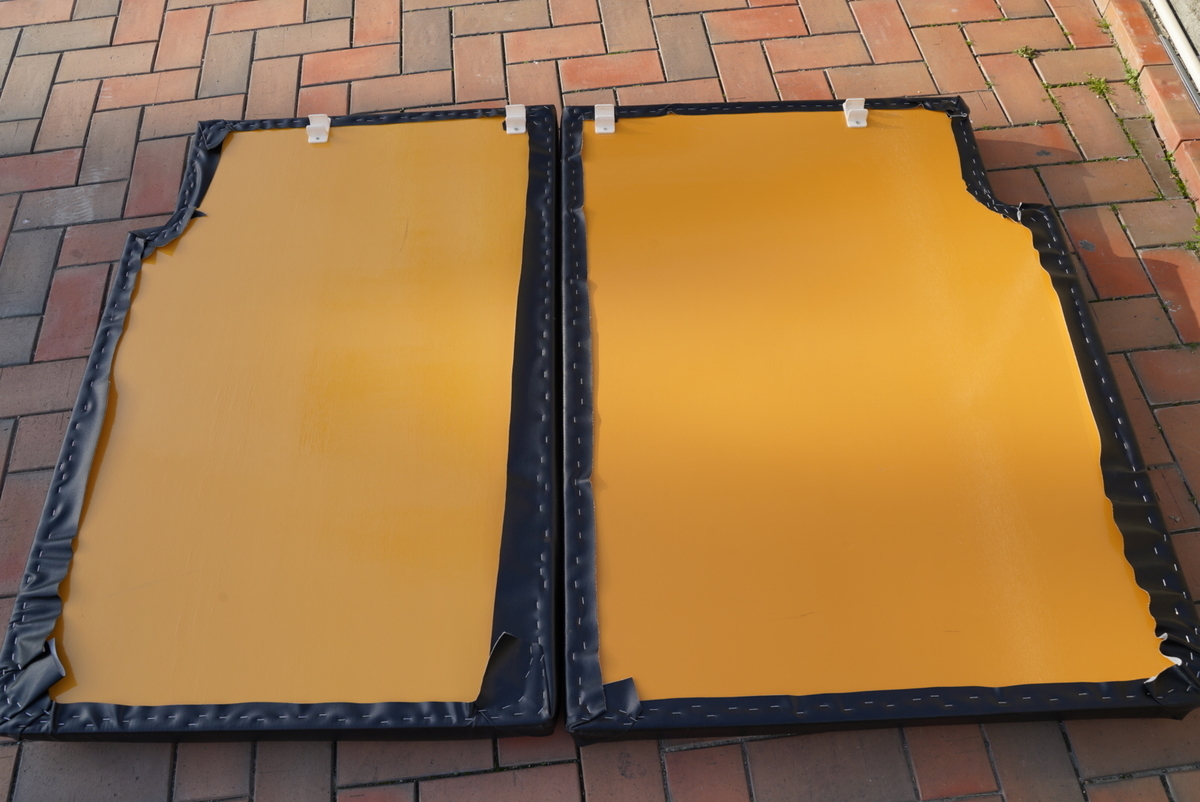

部品「J-46」はここに装着しました。







パネルは3列目と連結して乗せるだけ



f:id:djrkmrym:20190409001753j:plain

f:id:djrkmrym:20190409002154j:plain

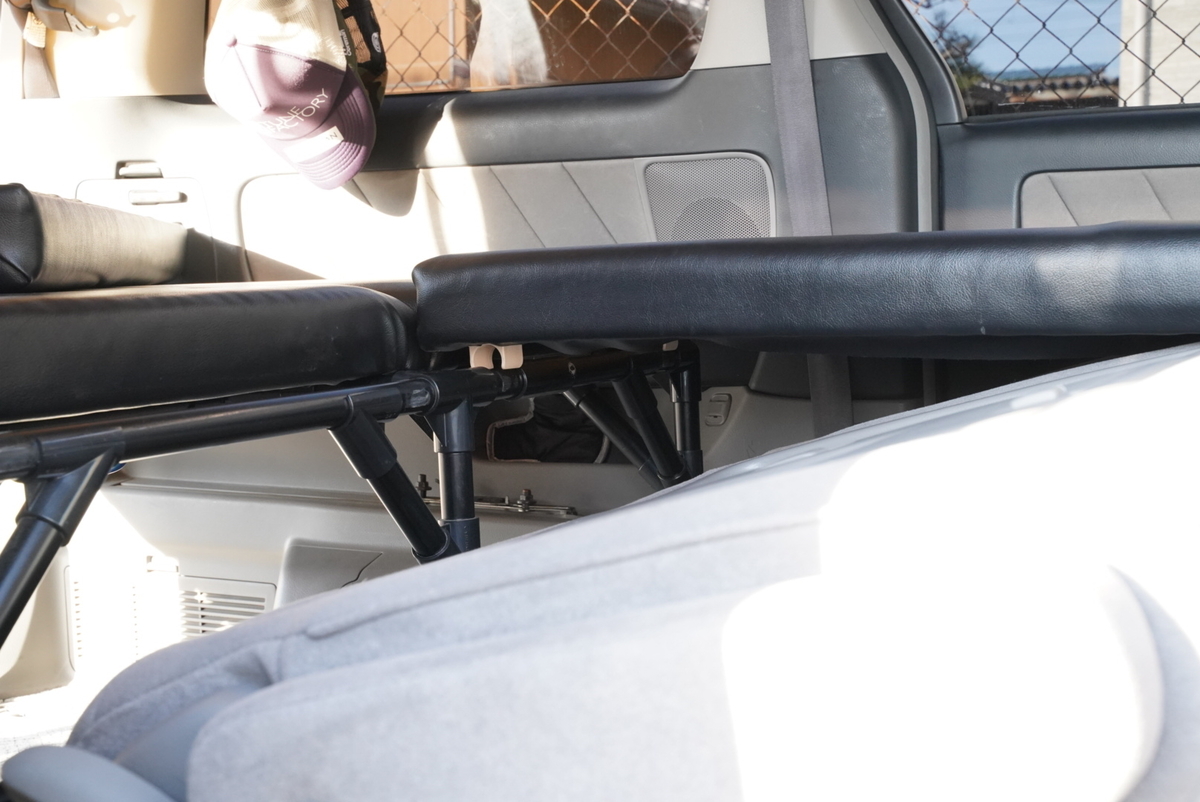

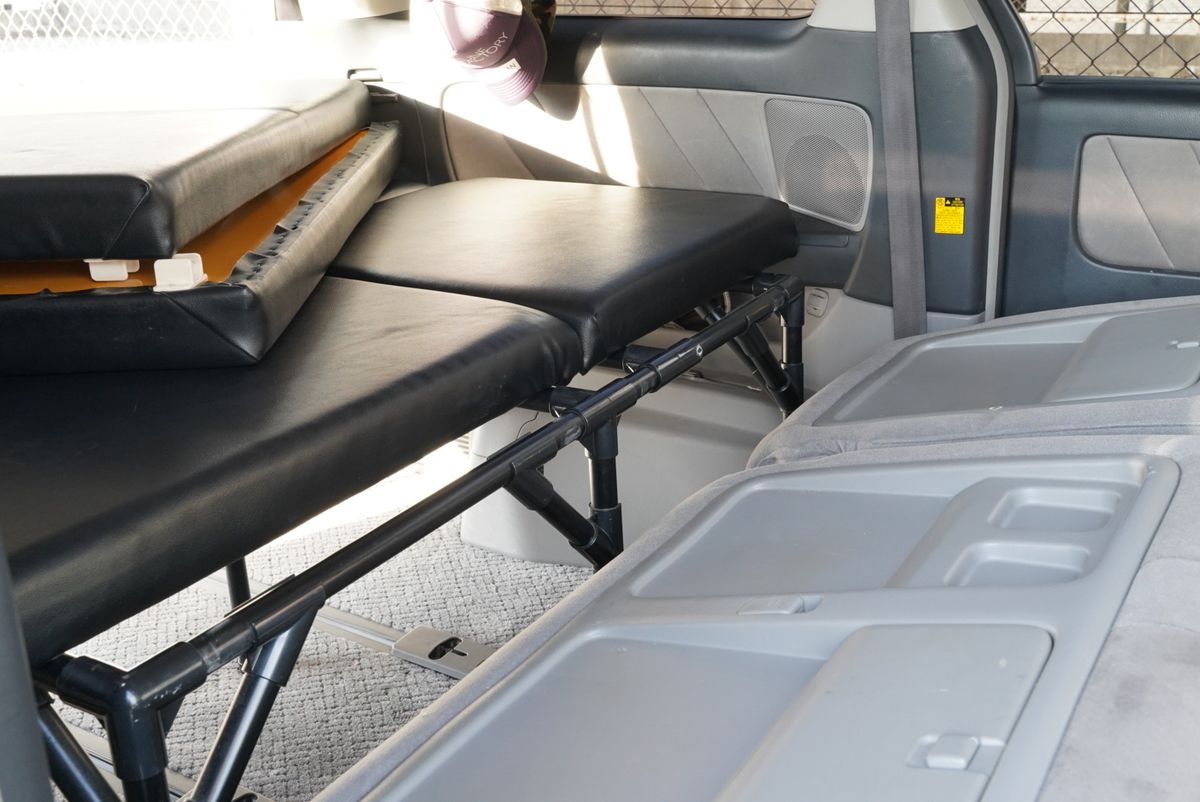

3列目ベッド部は、2列目につなげるようにこのようになっています。



f:id:djrkmrym:20190409002425j:plain

f:id:djrkmrym:20190409002631j:plain

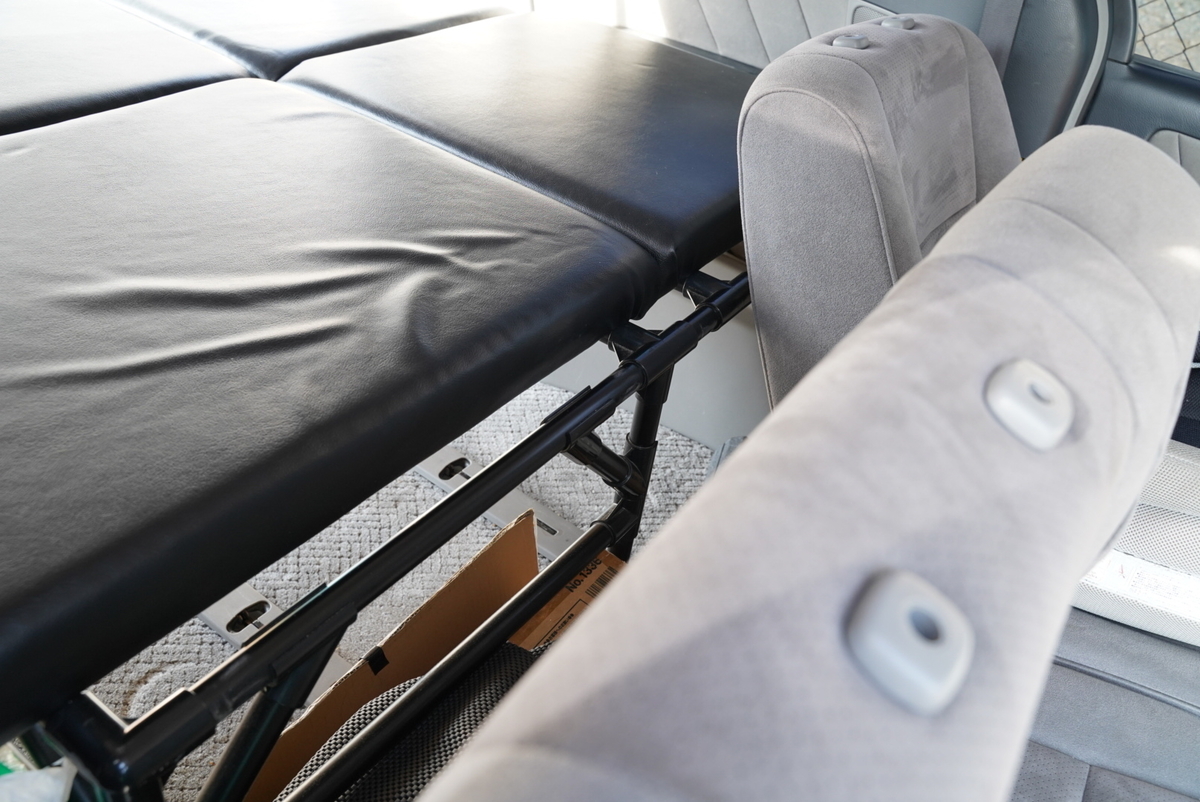

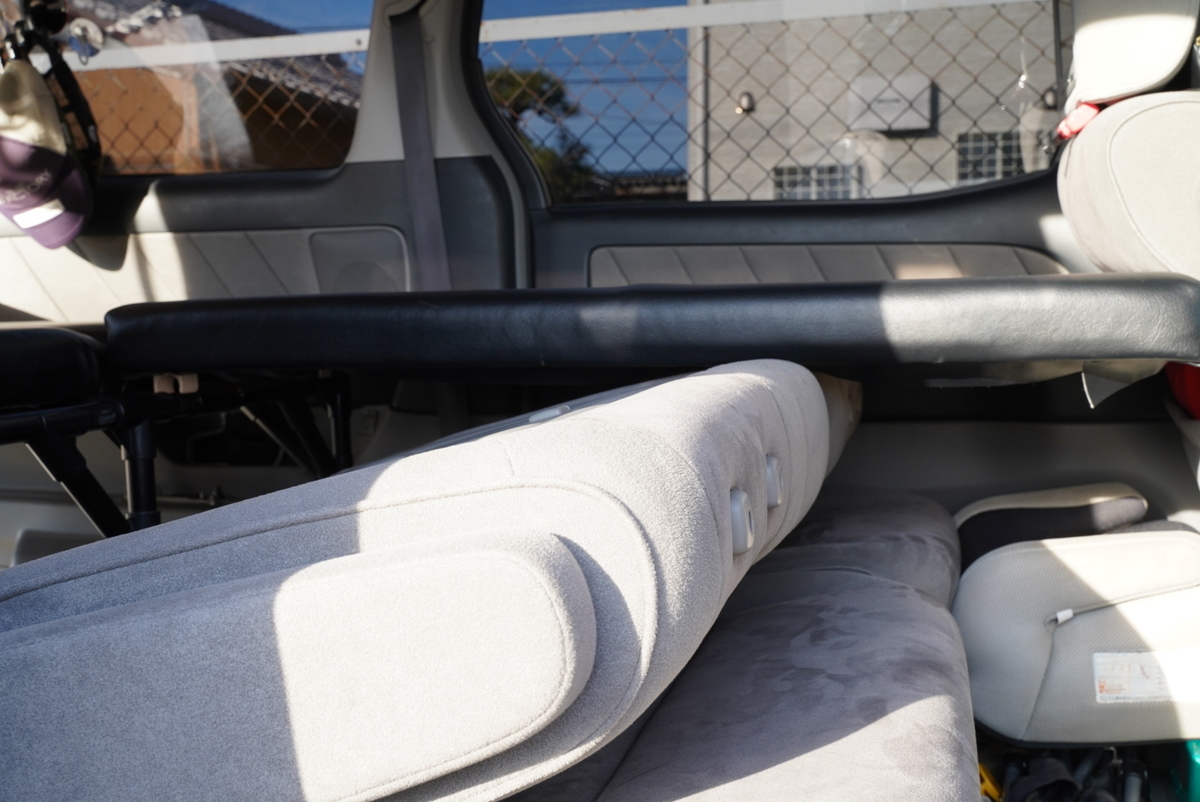

3列目パイプにしっかりハメて、2列目シート上に乗せるだけ!



f:id:djrkmrym:20190409002919j:plain

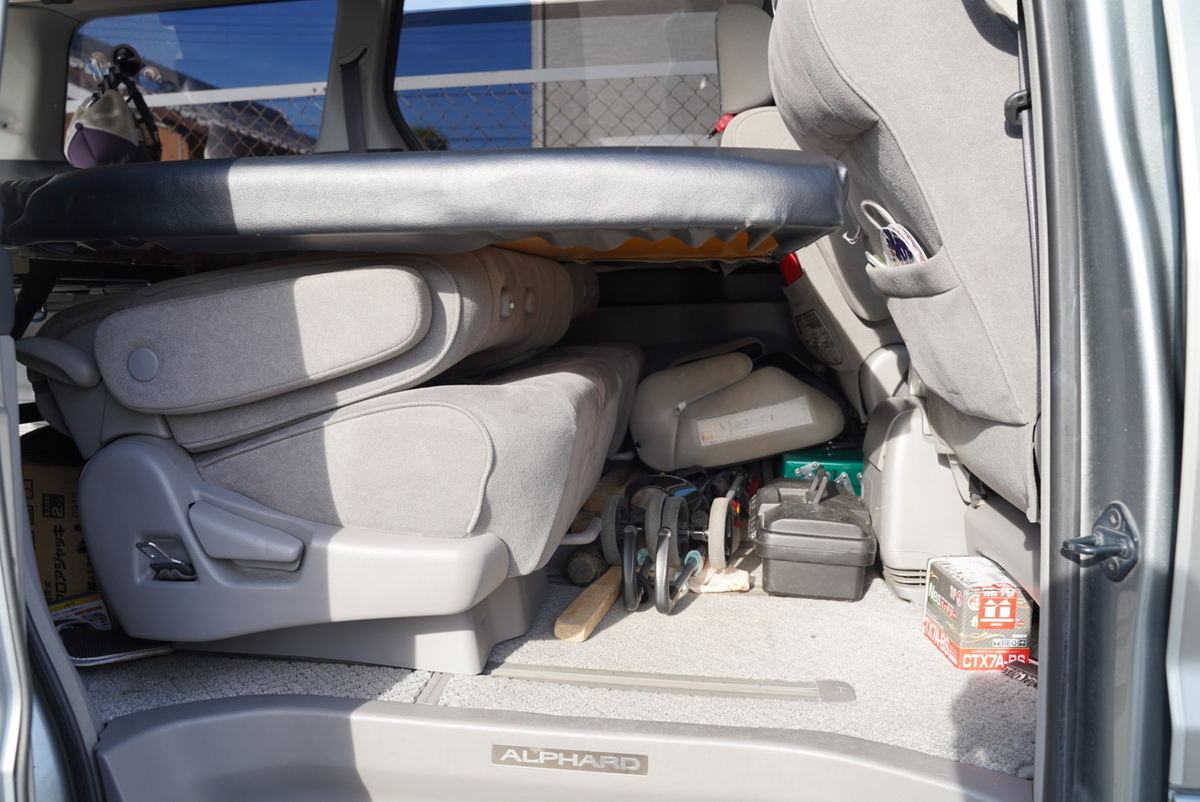

完成後の写真が8人乗りシートのものしかありませんが、2列目セッティングはこんな感じです。



f:id:djrkmrym:20190307121436j:plain

3列目としっかり連結してこのように乗せるだけで使用していました。



f:id:djrkmrym:20190307122709j:plain

f:id:djrkmrym:20190307122329j:plain

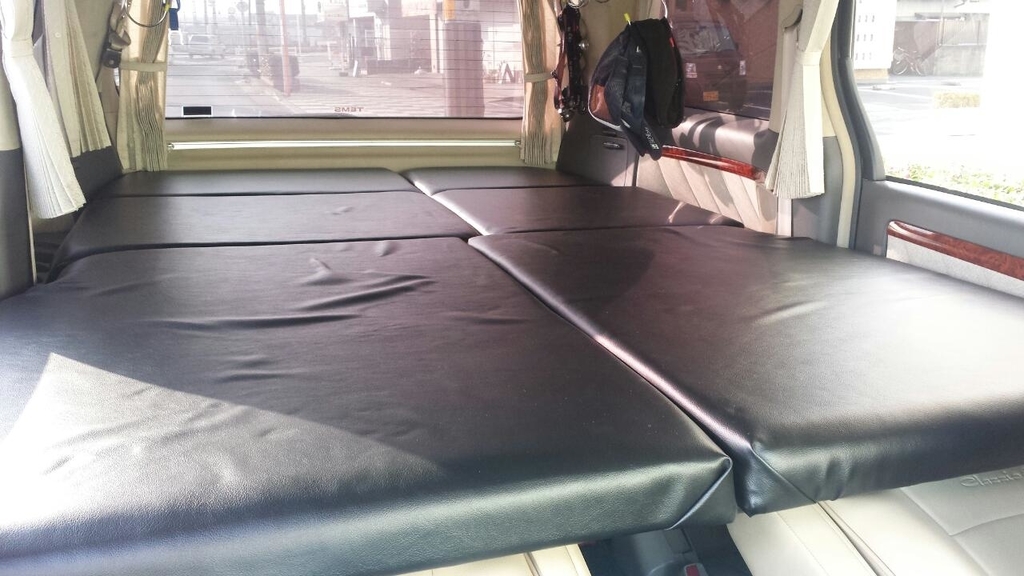

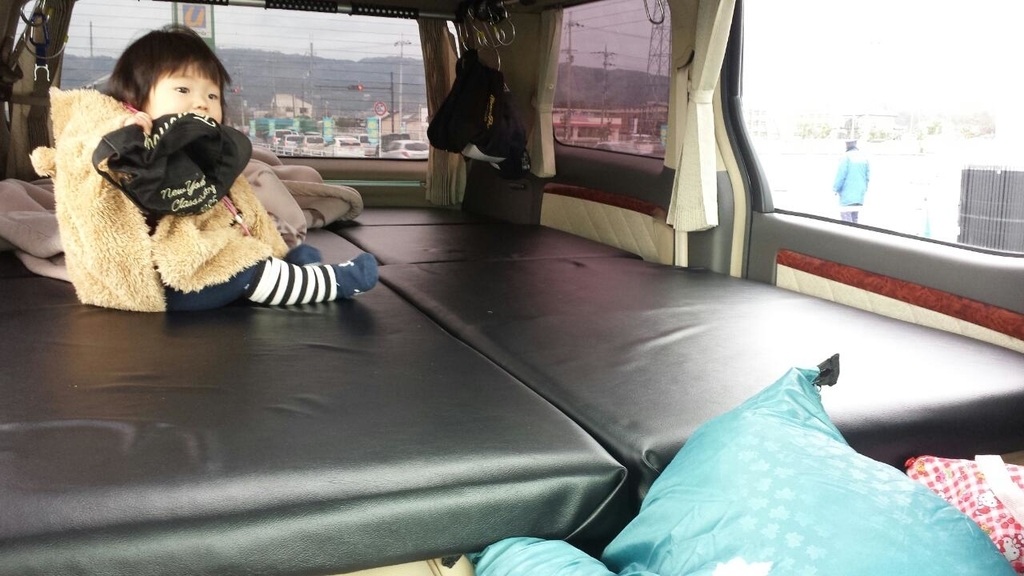

運転席から見たわかりにくい写真があったので貼っておきます。運転席と助手席の間にどうしても隙間ができてしまうので、こどもが落ちないようにクッションをはさんでいました。笑



2列目は左右のパネルともシートにしっかりと乗っているので、安定性は抜群でした。デメリットは、前から見られた時に中が丸見え(カーテンしていました)、運転席助手席に座るときに背もたれがない・・・といったことでしょうか。



まとめとその他ベッド記事



今回は、7人乗りシートの2列目セッティング方法を書きました。

あとベッド完成編も追記予定です。



その①3列目ベッド製作編はこちら



その③8人乗りシート、ベッドセッティング編はこちら

その①から順に読んでいただけたら、わかりやすいかと思います。
