【ラングラーJL】ヒッチキャリア「CURT-18109」装着 延長アダプターで折りたたみ可能に

記事内に広告が含まれています。

f:id:djrkmrym:20210702150038j:plain

【最終更新日:2021.7.29】



我が家はキャンプに行ったりはしないのですが、なんせ普段から荷物が多いので、積載量アップのためにヒッチキャリアカーゴを装着してみました。



装着したヒッチキャリアはカートの「18109」です。

「18109」は折りたたみ式なのですが、ラングラーにポン付けだとスペアタイヤに当たり折りたたみできなかったりという問題もでてきます。



延長アダプターを使って折りたためるようにもしているので、その辺に関しても詳しく書いておきます。



ラングラーにヒッチキャリアつけようかなと思ってる方はぜひ見てってください!



▼ヒッチキャリアをつけるためのヒッチメンバー装着記事はこちら。

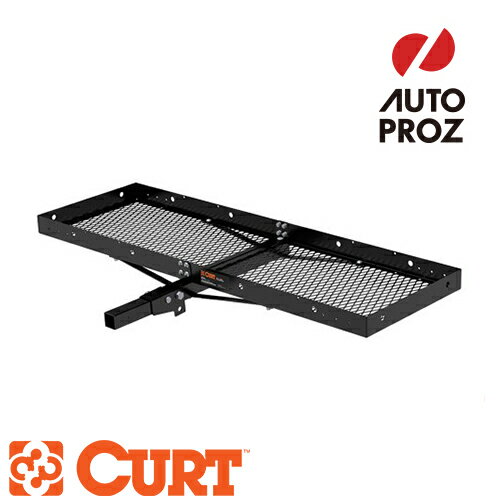

CURTヒッチキャリアカーゴ18109

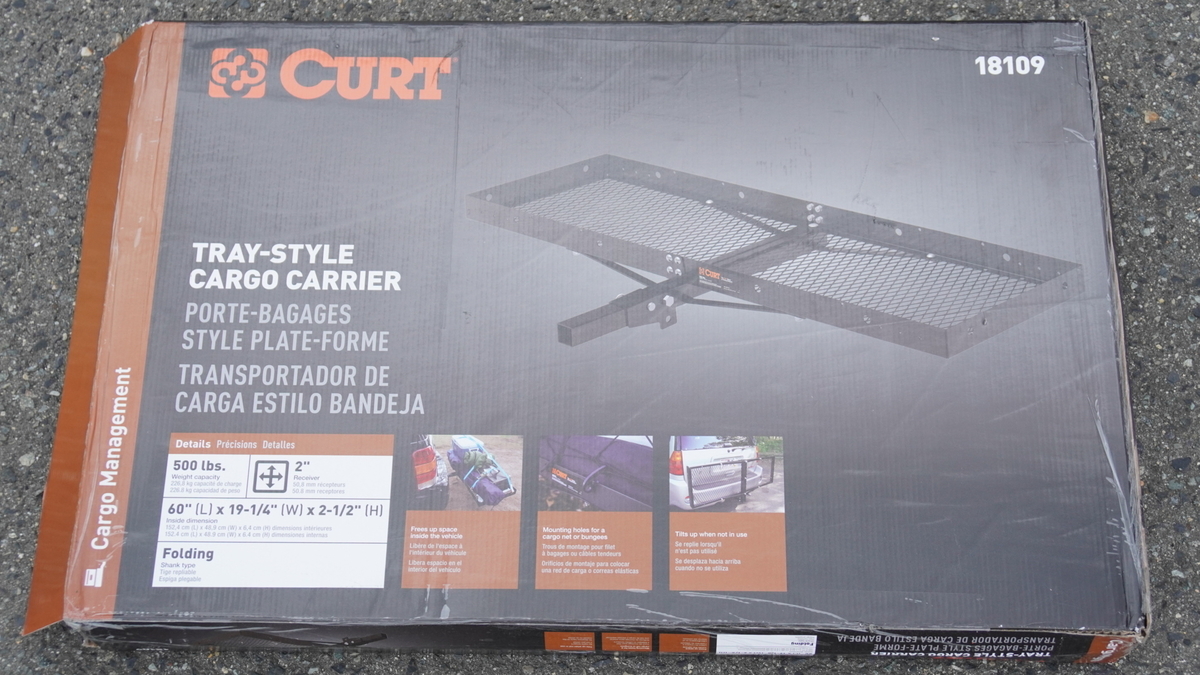

購入したのはカートの「18109」

f:id:djrkmrym:20210701111023j:plain

「18109」より少し大きい「18153」と悩んだのですが、こちらにしました。



▼「18153」



「18109」にした理由や、組み立て等購入レビュー的なことはこちらの記事にまとめています。



車体装着にヒッチピンは必須

ロックピンがおすすめ

キャリアをヒッチメンバーに装着するにあたって「ヒッチピン」をつけなければいけないのですが、キャリアには付属されていないので、別途自分で用意する必要があります。

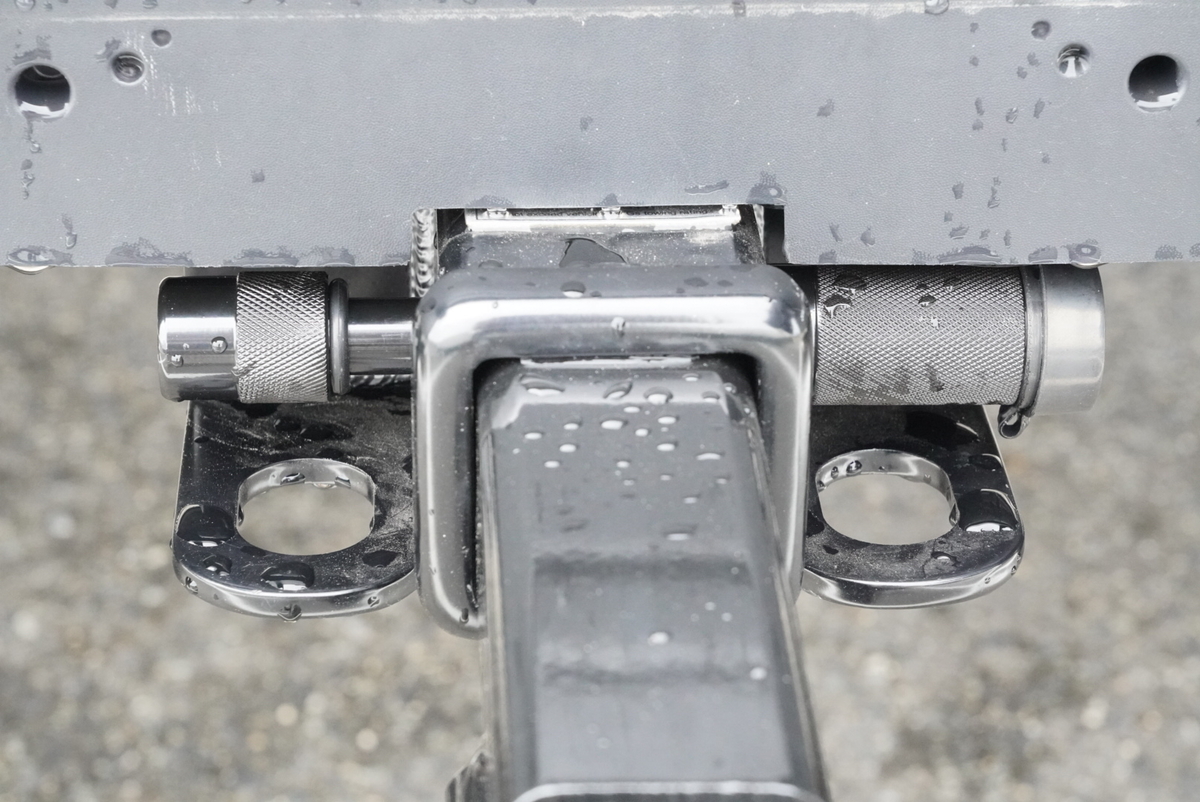

▼ヒッチメンバーとの接続部分

f:id:djrkmrym:20210704215633j:plain

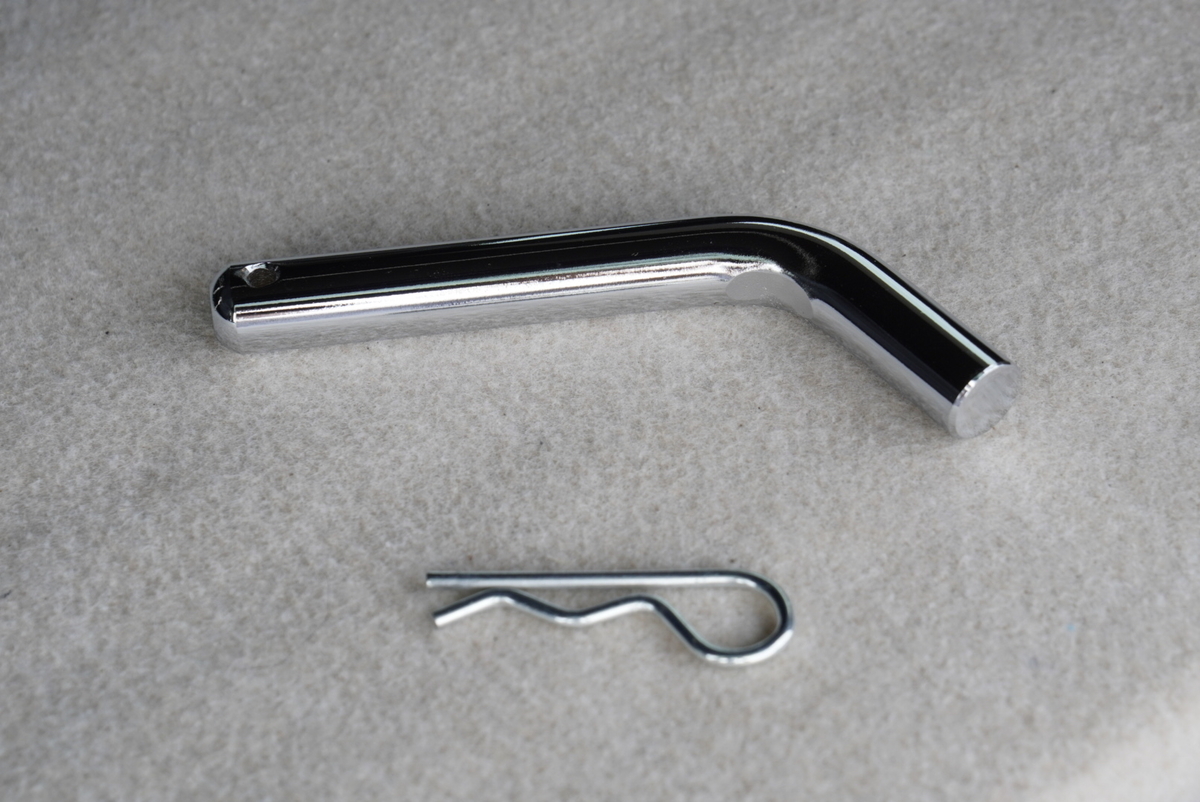

▼ヒッチピン

f:id:djrkmrym:20210704215729j:plain

キャリアをヒッチメンバーに固定するにはこのヒッチピンがないといけないので必須になってくるのですが、

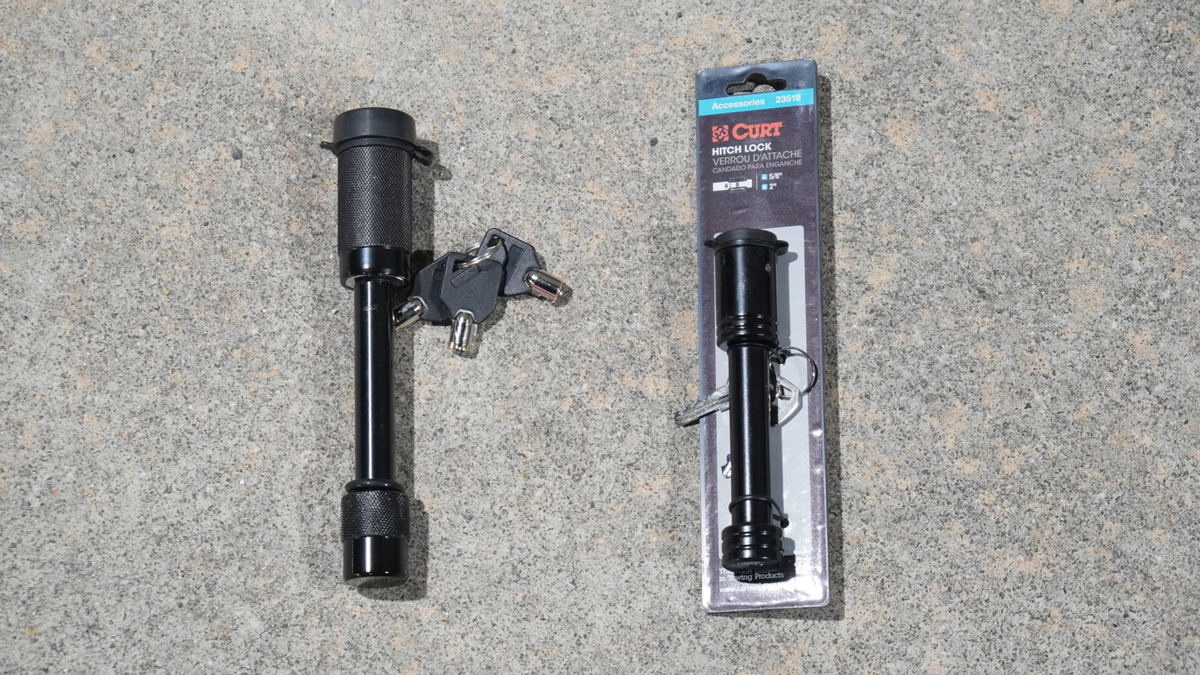

自分はヒッチピンではなく、盗難防止のために、鍵付きの「ロックピン」をつけています。

f:id:djrkmrym:20210702083520j:plain

カートのものと(右)、カートの半値ほどのものを買ってみましたが、今のところは別にどちらでもいいかな~という感じです。



追記→どちらも雨に濡れたままほったらかしにしておくと、鍵が回らなくなって、取れなくなってしまうので、結局今はロックなしのピンで留めています。



▼カートのロックピン



▼カートの半値ほどのロックピン

ヒッチピンはピンを抜いてしまえばキャリアがとれる状態になるので、鍵付きのロックピンの方が何かと安心です。

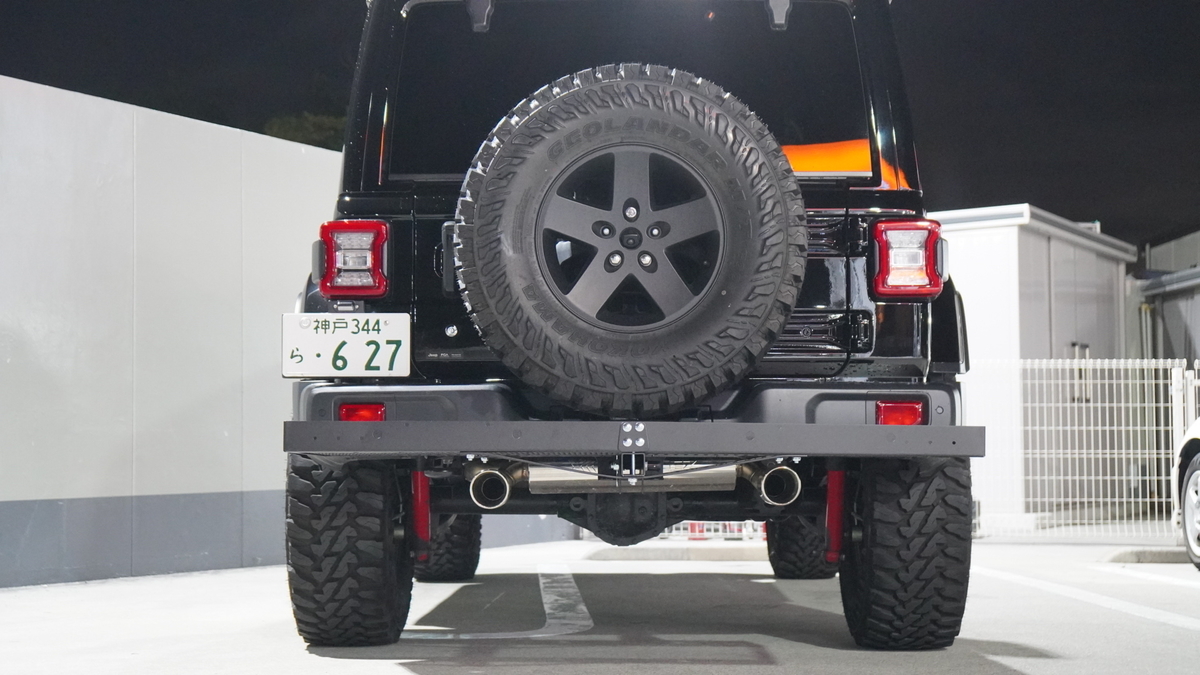

というわけで、ヒッチキャリア装着後の写真はこちら。

f:id:djrkmrym:20210702104718j:plain

f:id:djrkmrym:20210702104652j:plain

f:id:djrkmrym:20210702104705j:plain

マフラーの熱も避けれそうな位置で高さはちょうどいい感じです。



メジャーで計測した写真を撮るのを忘れたのですが、地面からキャリアの1番低いところまで約50cmです。

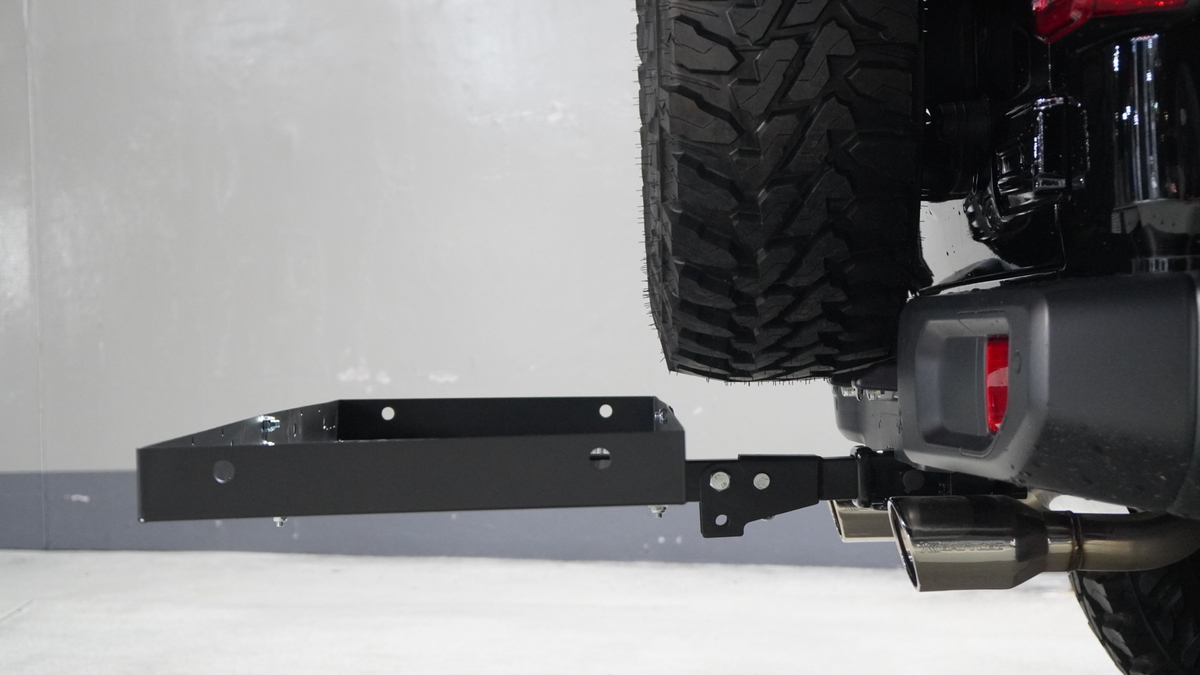

横から見るとこんな感じ。

f:id:djrkmrym:20210702104801j:plain

f:id:djrkmrym:20210702104747j:plain

f:id:djrkmrym:20210702104735j:plain

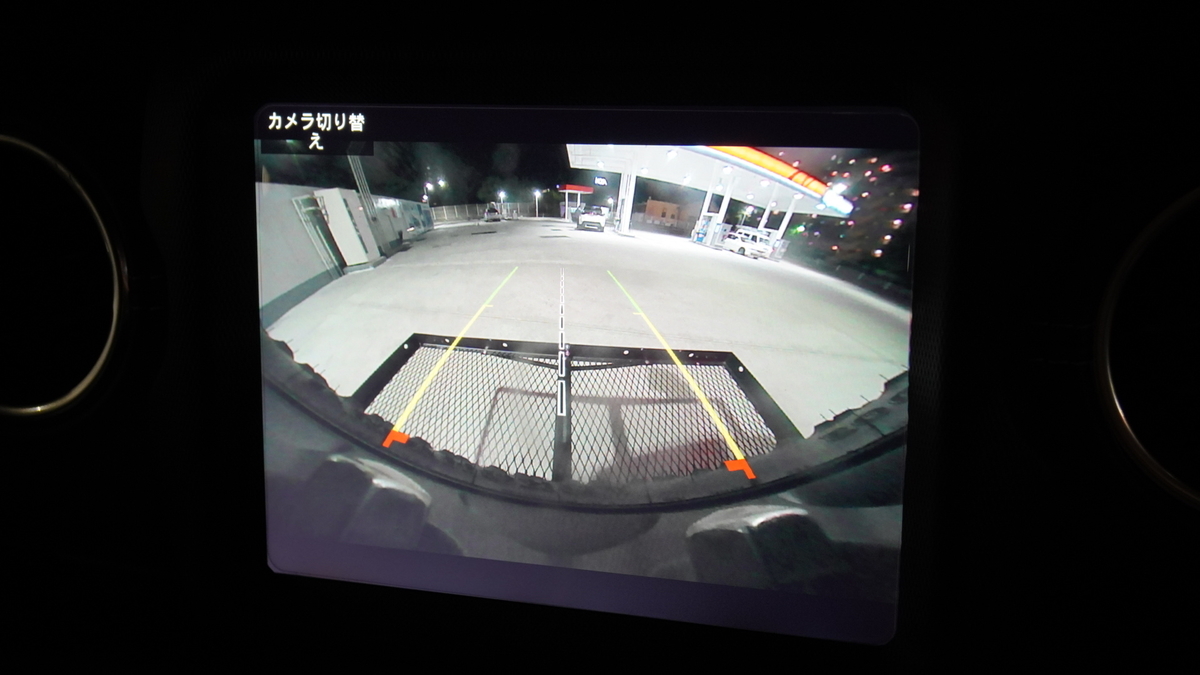

バックカメラ映像

f:id:djrkmrym:20210702104827j:plain

とりあえず荷物も載せてない状態ですが・・・

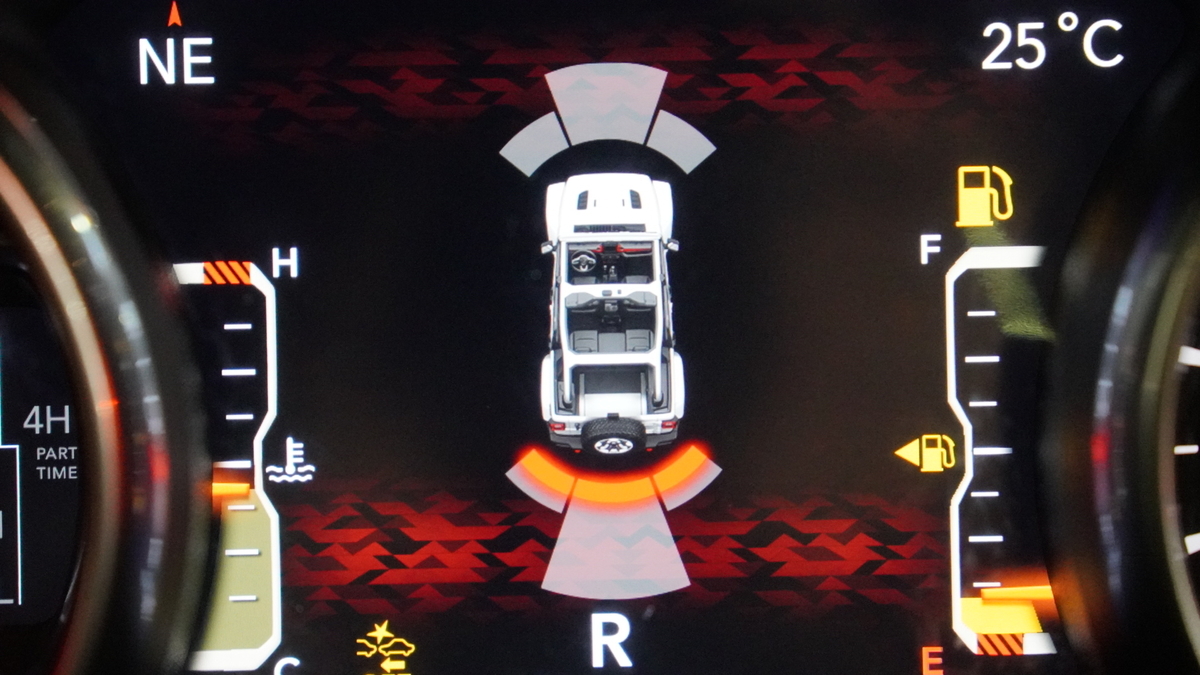

もちろんセンサーは鳴りっぱなしです。

f:id:djrkmrym:20210702104842j:plain

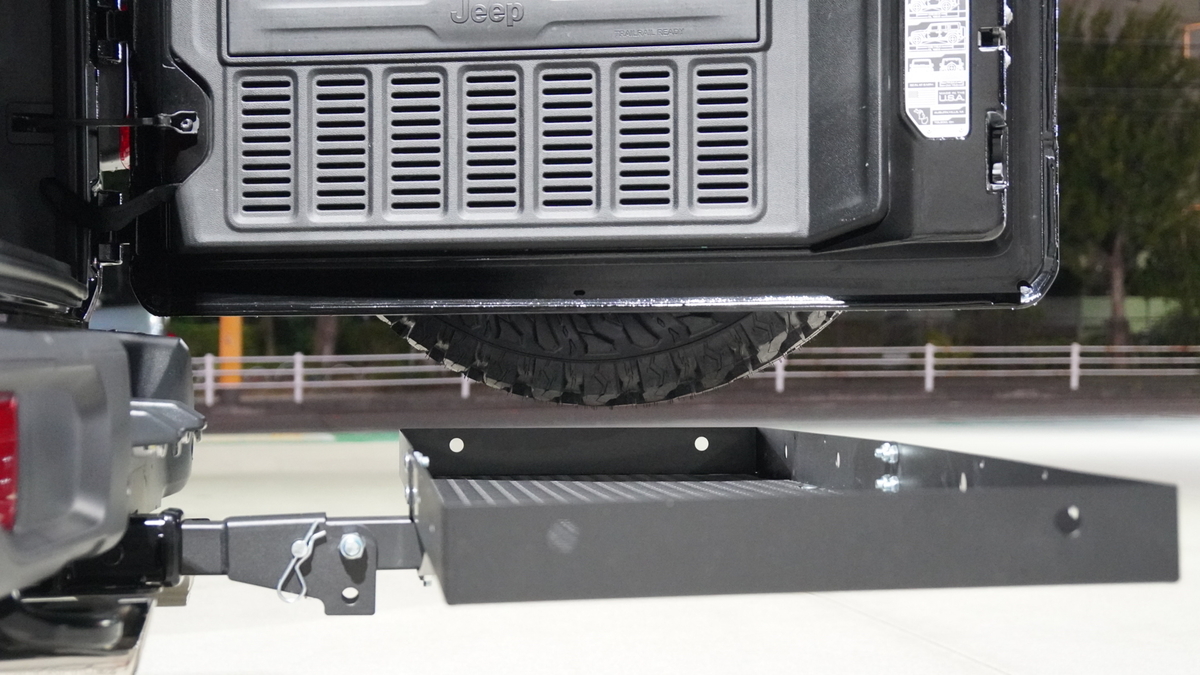

トランクゲートを開けてみる

狭くて荷物の出し入れがしにくい・・・!

f:id:djrkmrym:20210702104922j:plain

f:id:djrkmrym:20210702104910j:plain

タイヤは35インチですが、トランクゲートの開閉は全く問題ありません。



ただ・・・

f:id:djrkmrym:20210702104735j:plain

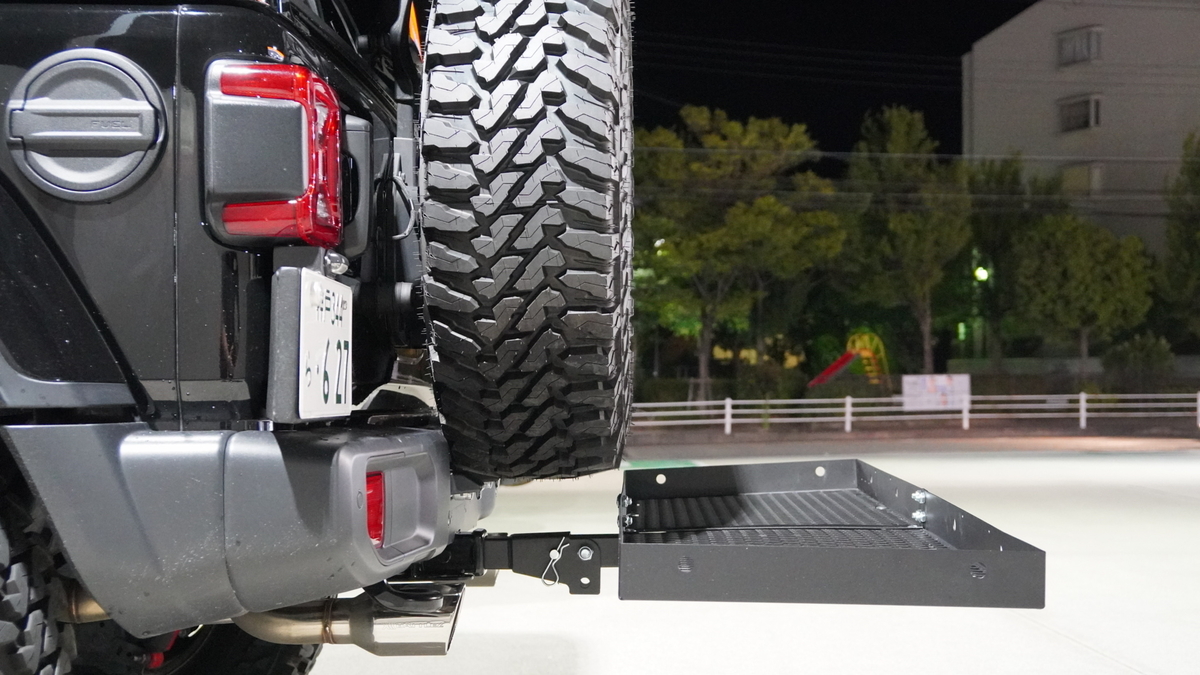

バンパーとキャリアまでの距離がタイヤ1本分もない(20cmちょっと)ので、トランクの荷物を出し入れするのにめちゃくちゃ不便というか・・・



やってらんないです。笑



マフラーはジャオスの2本出しをつけているのですが、

この間に入ってトランクの荷物の出し入れをしようもんなら、膝付近がマフラーに当たって火傷します・・・笑。



折りたためない・・・!



ラングラーに18109をそのままつけた場合・・・

f:id:djrkmrym:20210702104936j:plain

f:id:djrkmrym:20210702104951j:plain

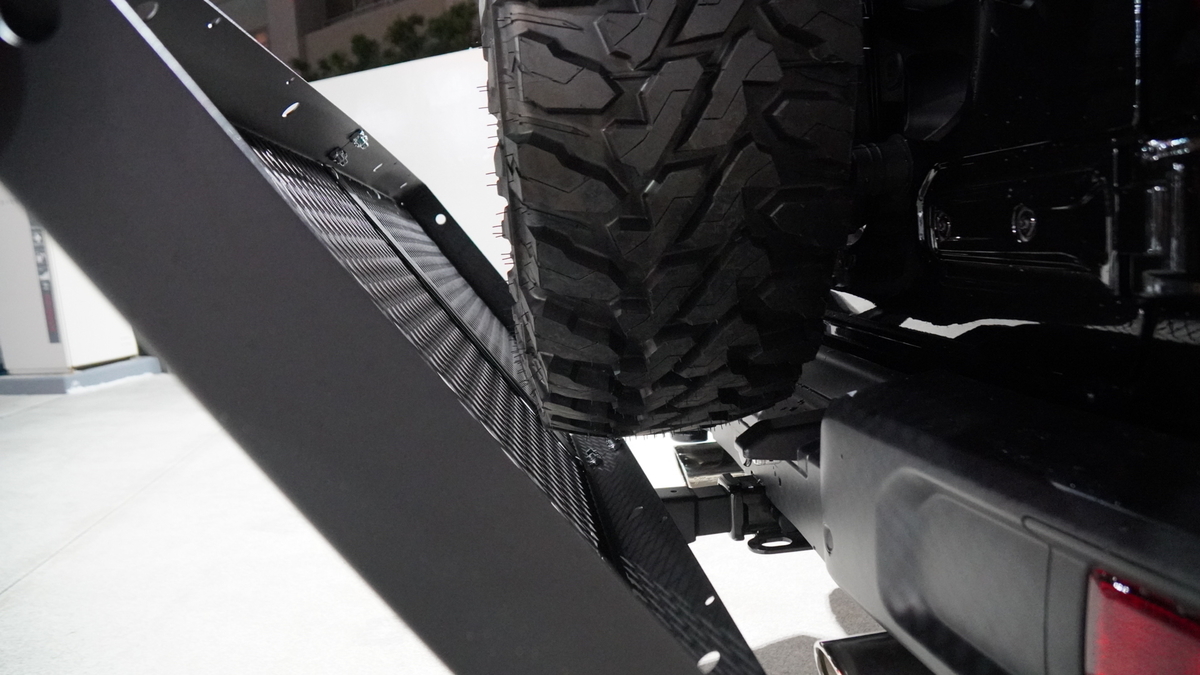

スペアタイヤに当たって折りたたむことができません。



自分はタイヤを大きくしていますが、純正タイヤでも折りたためないそうです。



スペアタイヤレスなら折りたたみ可能です。



延長アダプターをつけて折りたたみ可能に



折りたためないのは事前にわかっていたので、折りたためるように延長アダプターを用意していました。

f:id:djrkmrym:20210702145428j:plain

f:id:djrkmrym:20210702145442j:plain
f:id:djrkmrym:20210702145518j:plain

f:id:djrkmrym:20210702145501j:plain

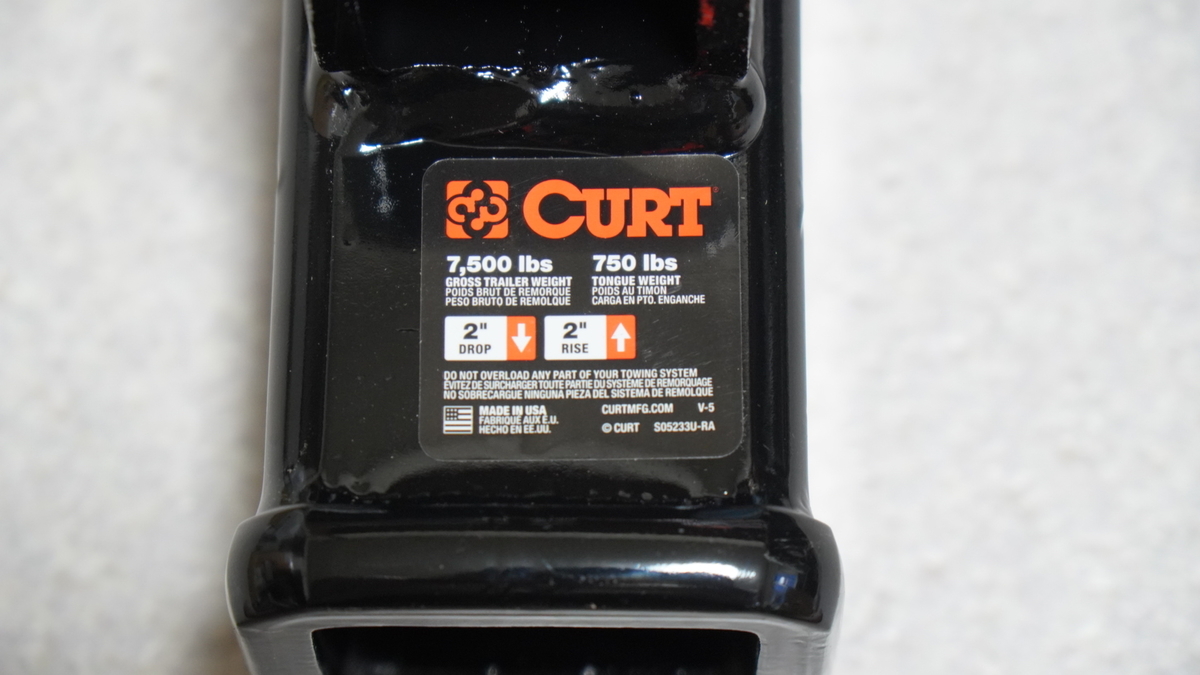

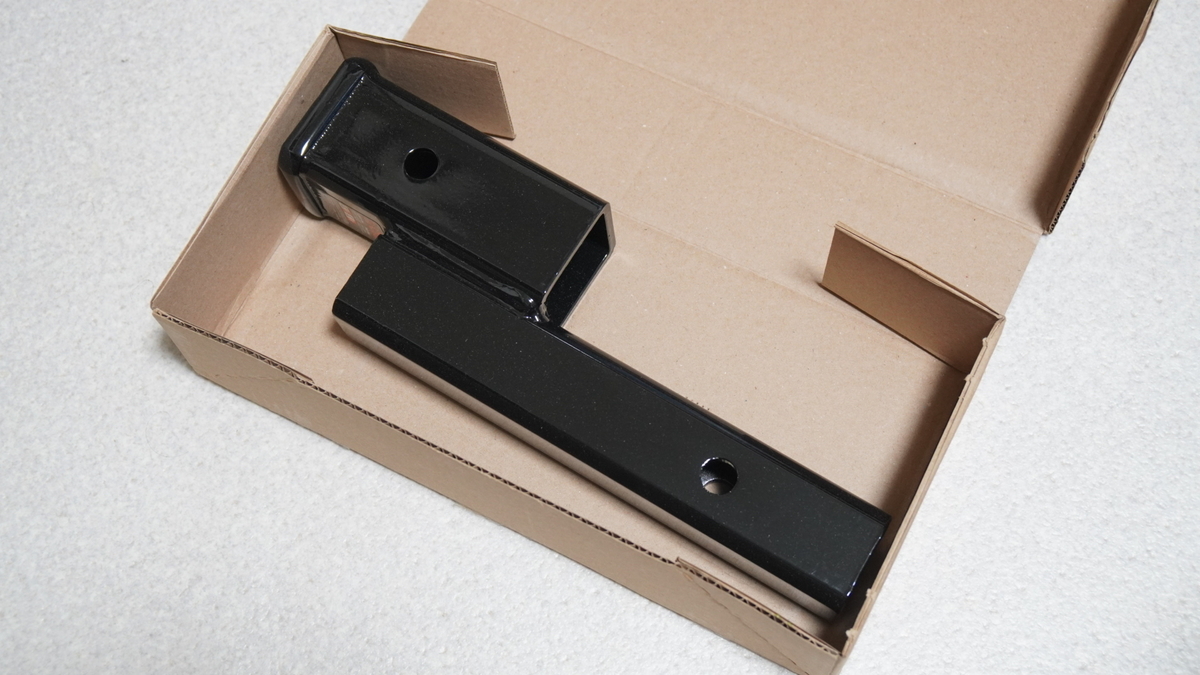

約20cm延長かつ2インチ(約5cm)アップorダウンのアダプターです。



純正時より車高がだいたい8~9cmほど高いので2インチダウンで使ってもいいなと思いこのアダプターにしましたが・・・、



このアダプターは牽引のための延長アダプターで、キャリアなどの積載目的での使用は推奨されていないそう(とはいえ、それなりの強度はあるので使用は可能)なので、

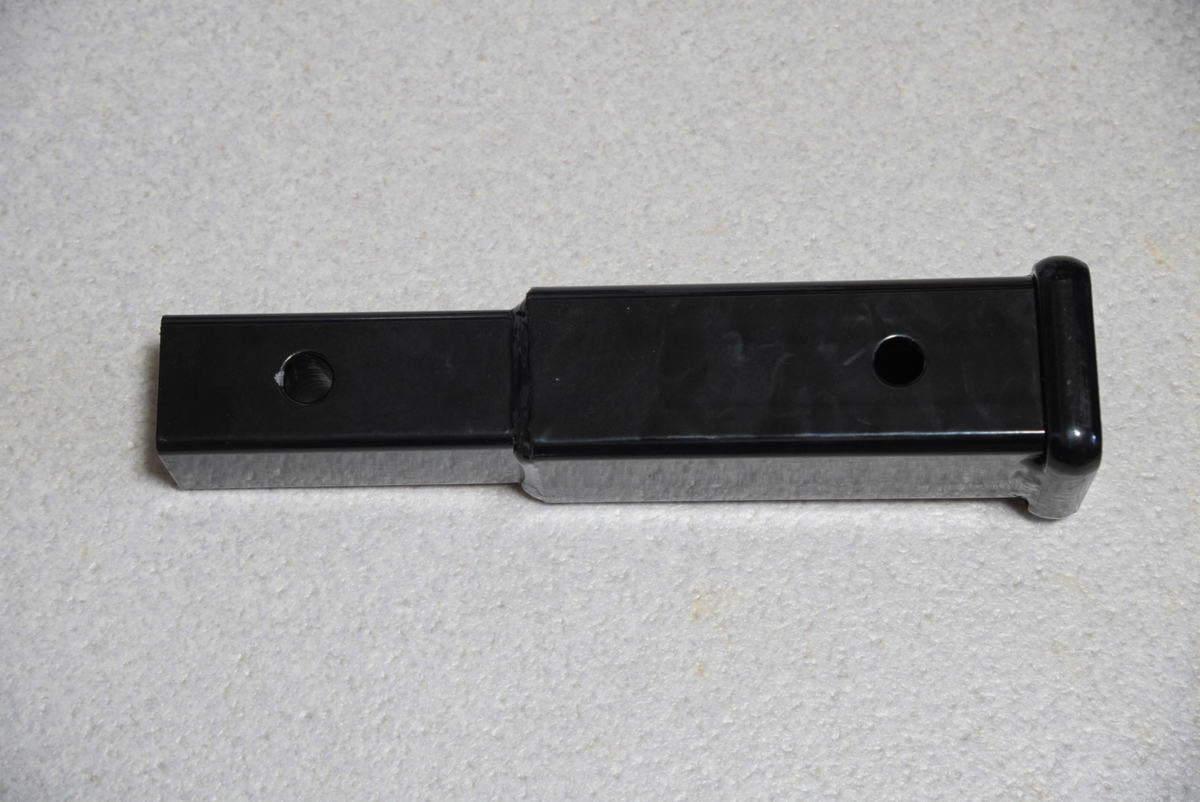

↓こちらを購入しなおしました。

f:id:djrkmrym:20210728162850j:plain

f:id:djrkmrym:20210728162904j:plain
f:id:djrkmrym:20210728162918j:plain
f:id:djrkmrym:20210728162930j:plain
f:id:djrkmrym:20210728162945j:plain
f:id:djrkmrym:20210728163001j:plain
f:id:djrkmrym:20210728163013j:plain
結構傷入ってました。笑

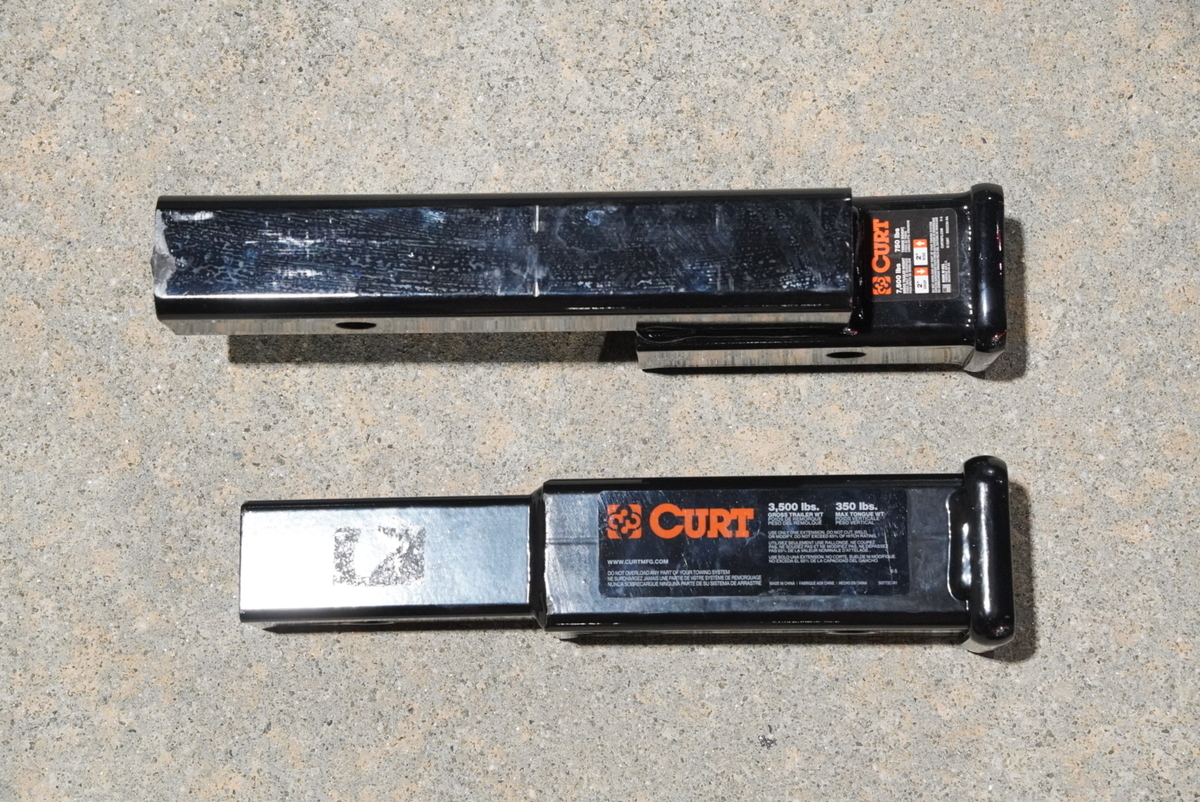

▼2つのアダプター比較

f:id:djrkmrym:20210728163034j:plain

f:id:djrkmrym:20210728163052j:plain

買いなおした方のアダプターの方がずっしりと重く、強度も高そうです。



現在は買いなおした方のアダプターで使用していますが、アップダウンの写真もせっかくなので残しておきます。



アップでつけてみる

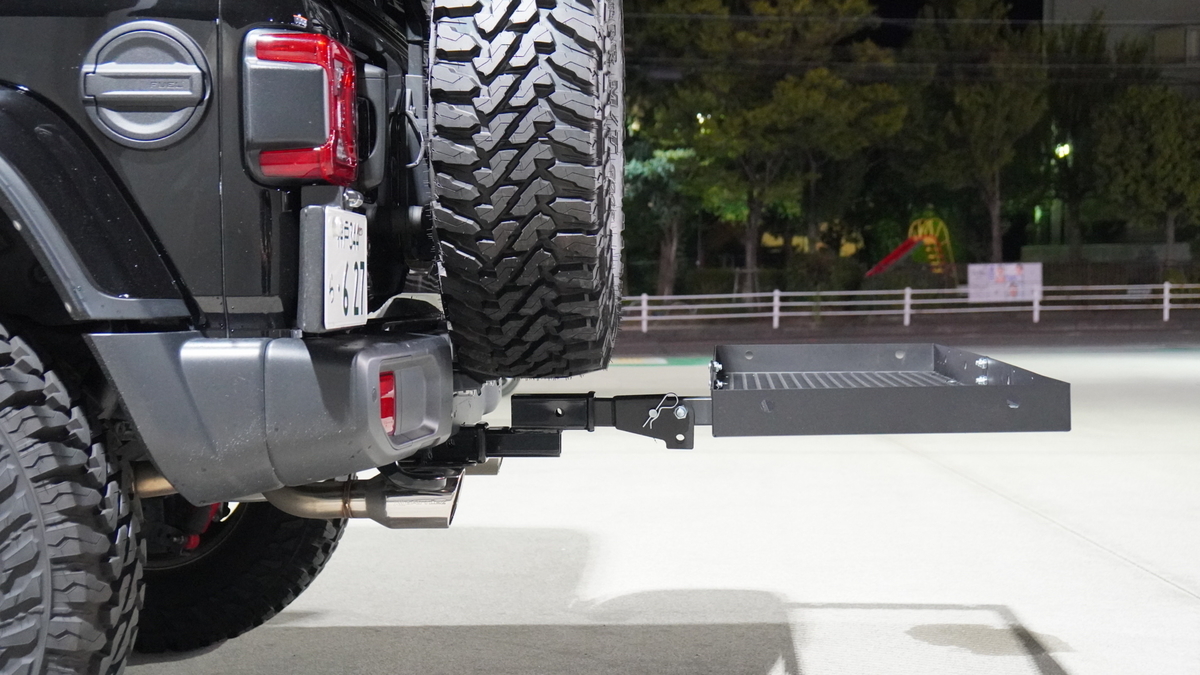

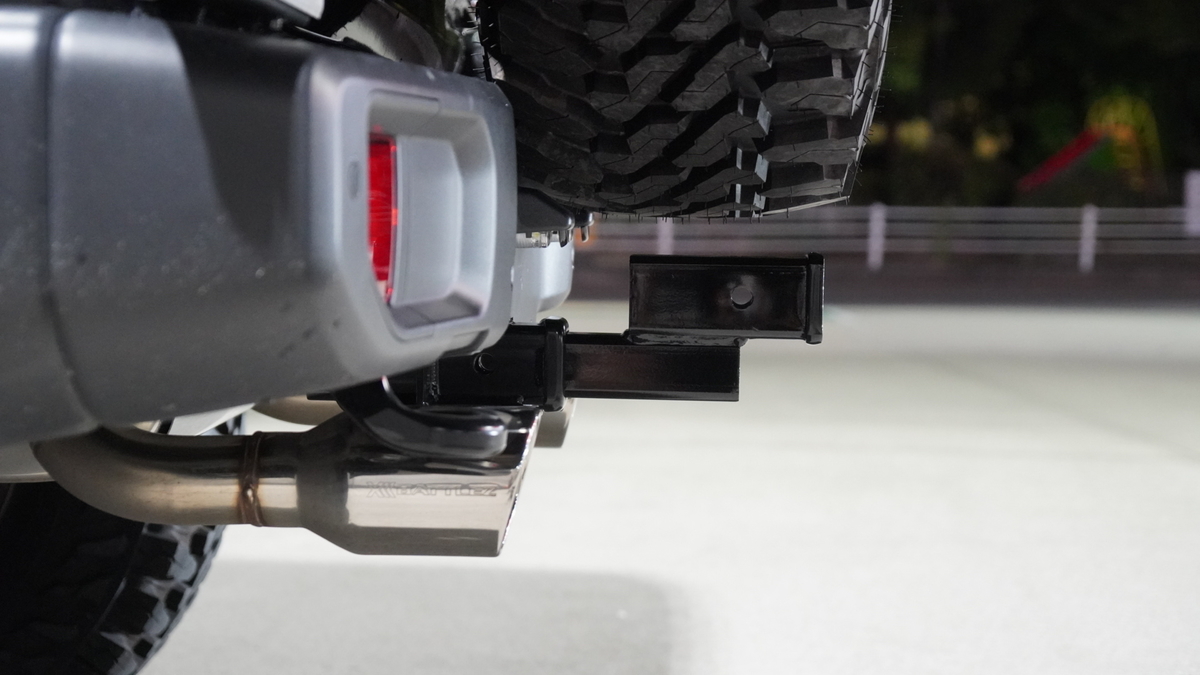

まずはアップでつけてみました。

f:id:djrkmrym:20210702145829j:plain

f:id:djrkmrym:20210702145845j:plain

これで使えたらいいな~と思ってたんですが・・・



f:id:djrkmrym:20210702145859j:plain

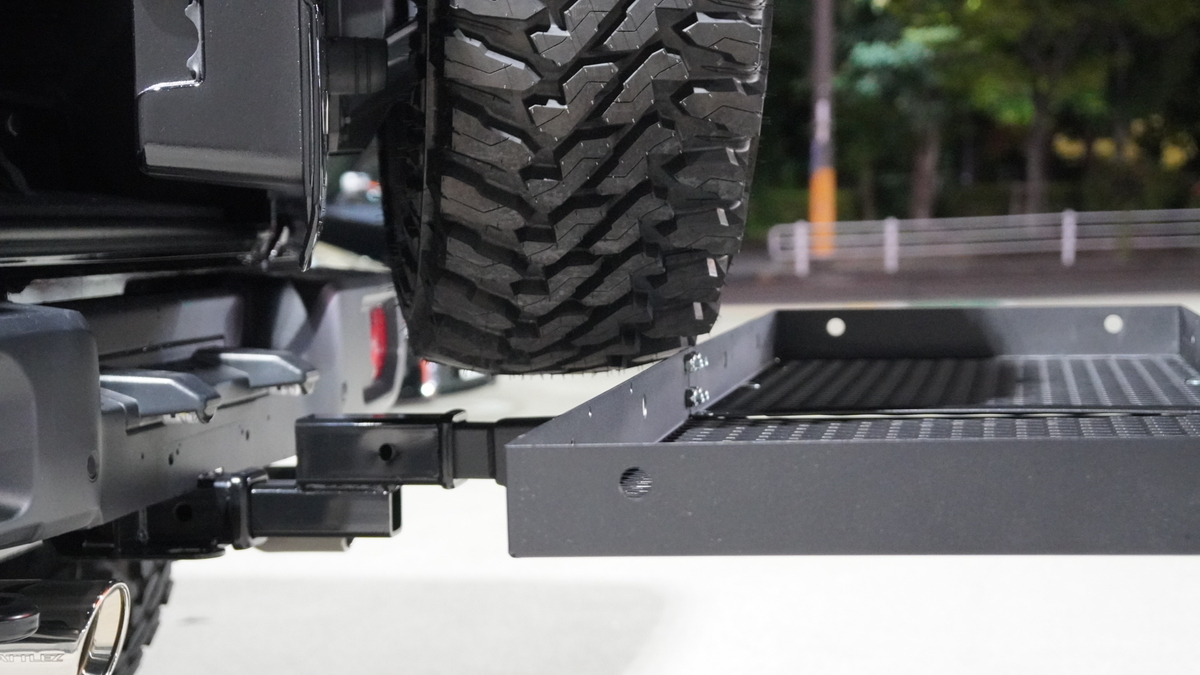

開きませんでした・・・笑。



もしこの状態で開けれるようにするなら、スペアタイヤリロケーションブラケットを装着してタイヤの位置を上げる必要がありますね。

追記→リロケーションブラケット装着しました。

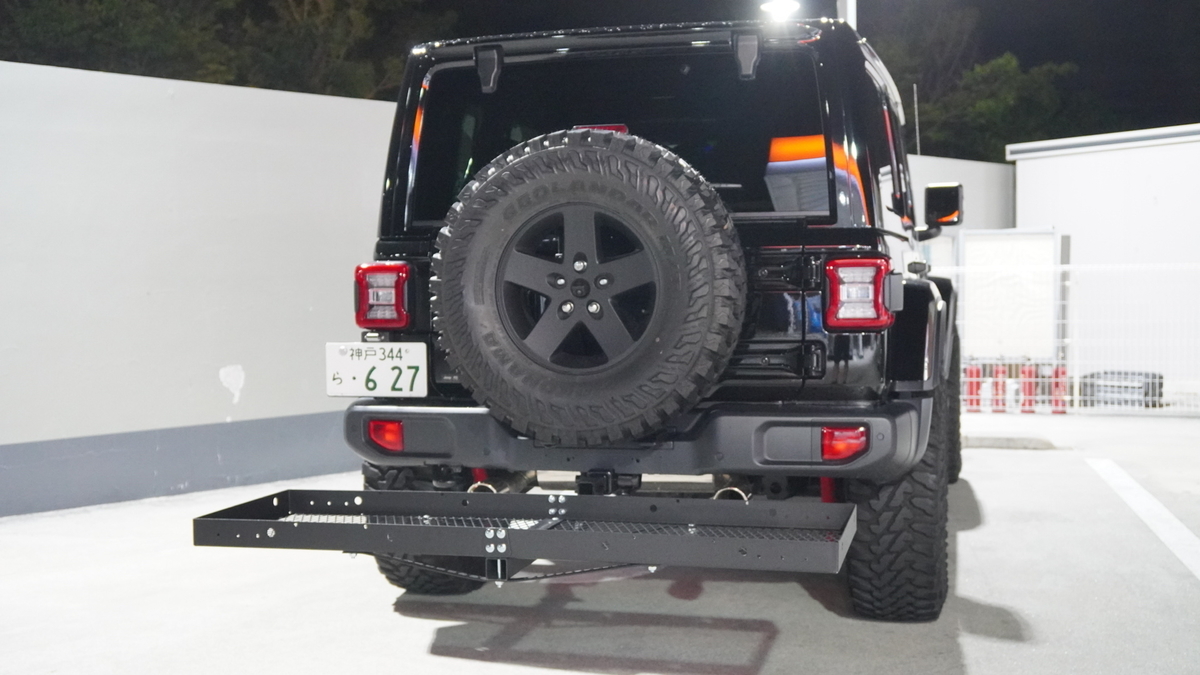

ダウンでつけてみる

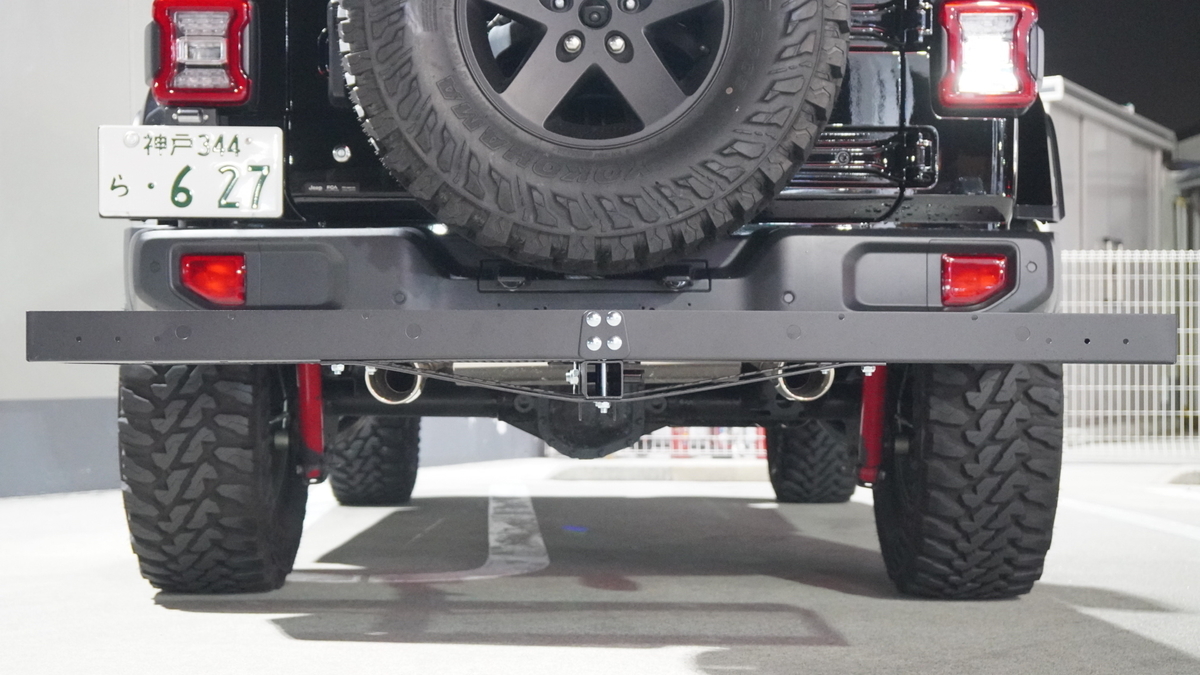

f:id:djrkmrym:20210702150004j:plain

f:id:djrkmrym:20210702150020j:plain

f:id:djrkmrym:20210702150038j:plain

f:id:djrkmrym:20210702150120j:plain

f:id:djrkmrym:20210702150137j:plain

ヒッチキャリアの1番低いところで地面から44cmぐらいといった感じです。



トランクゲートの開閉ももちろん十分余裕あります。

f:id:djrkmrym:20210702150151j:plain

f:id:djrkmrym:20210702150214j:plain



キャリアの出幅はトランクゲートを開けた状態より少し短いかなといった感じです。

f:id:djrkmrym:20210702150227j:plain

バンパーとキャリアの隙間も45cmぐらいはあるので、荷物の出し入れも全然問題ありません。

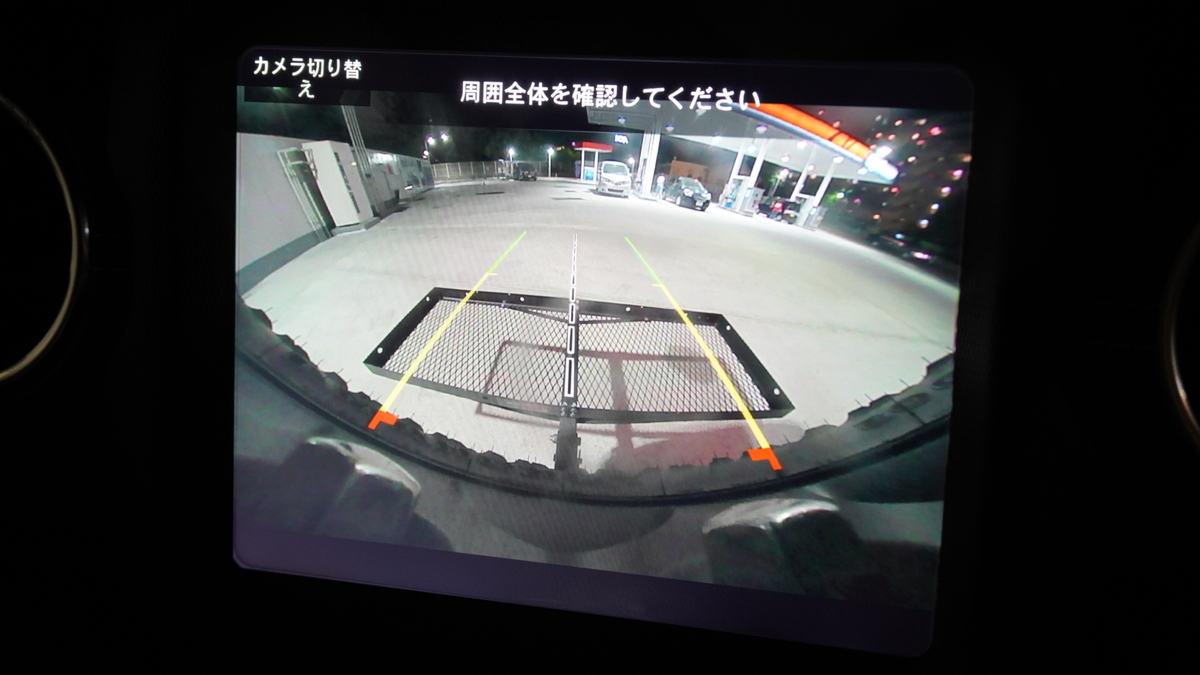

▼バックカメラ映像

f:id:djrkmrym:20210702150241j:plain

f:id:djrkmrym:20210702150251j:plain

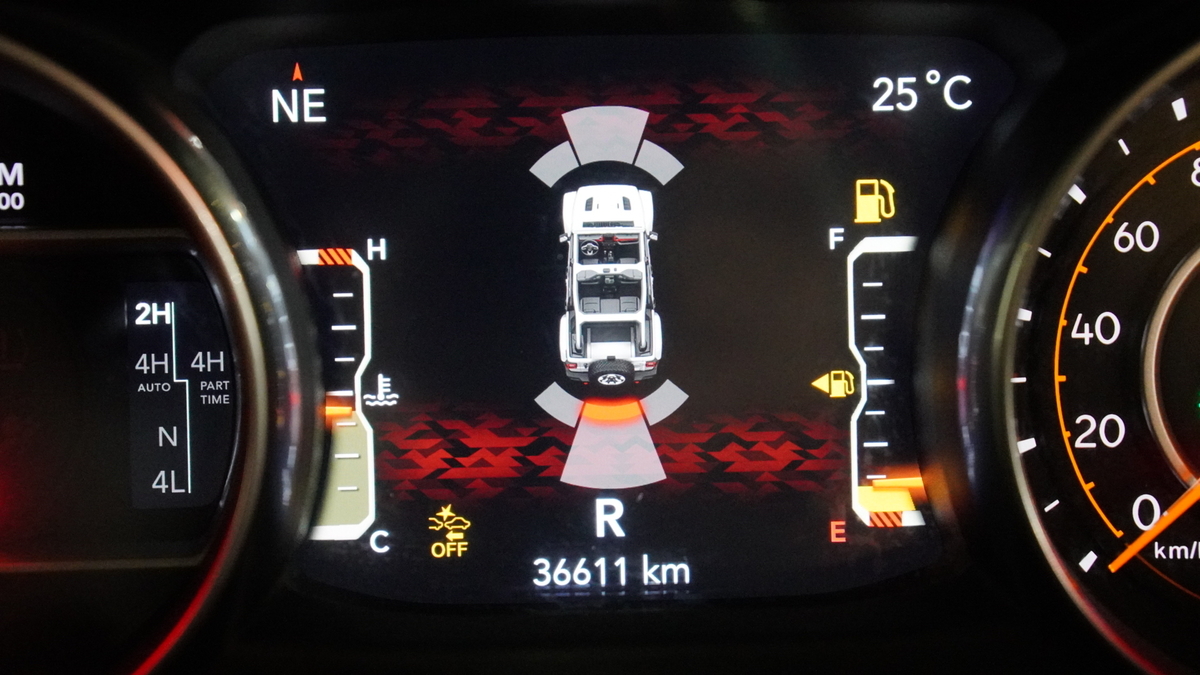

センサーはもちろん鳴りっぱなしです。笑

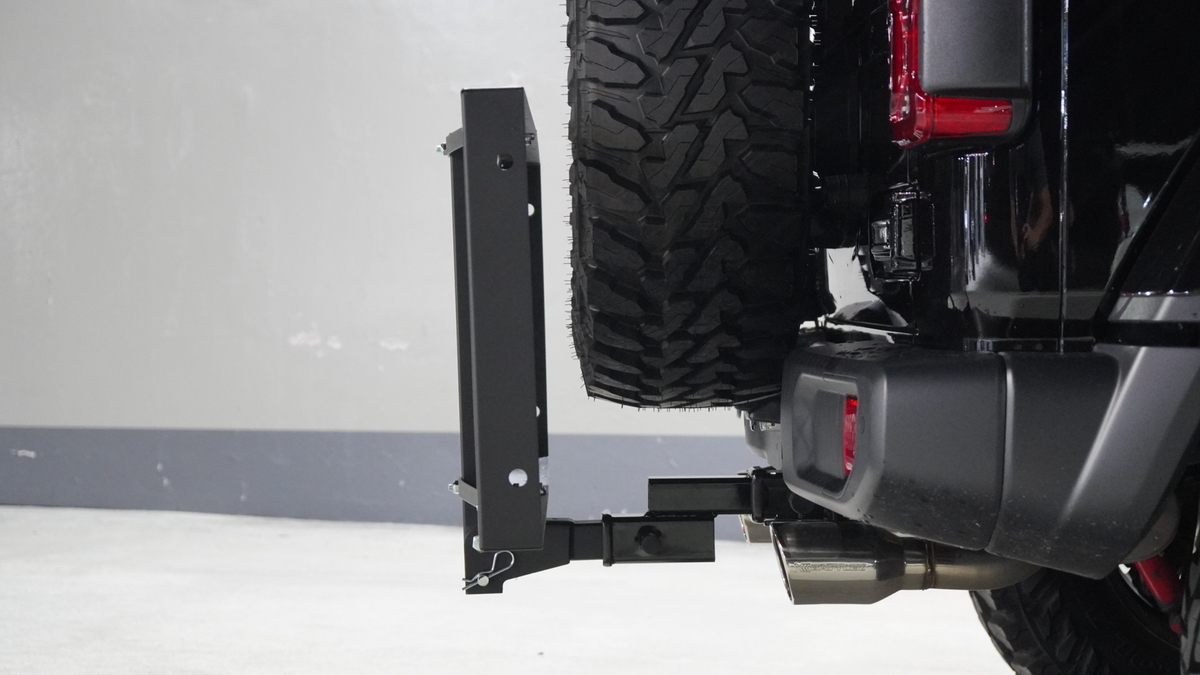

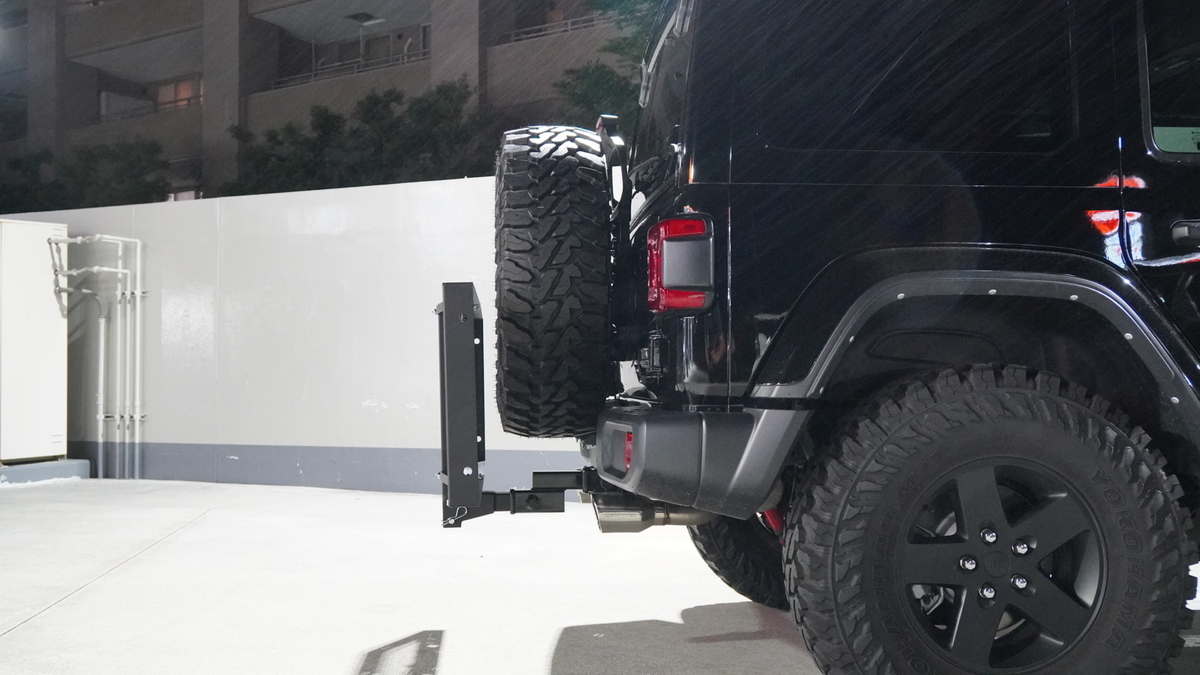

▼折りたたんでみる。

f:id:djrkmrym:20210702150553j:plain

f:id:djrkmrym:20210702150535j:plain

f:id:djrkmrym:20210702150511j:plain

f:id:djrkmrym:20210702150612j:plain

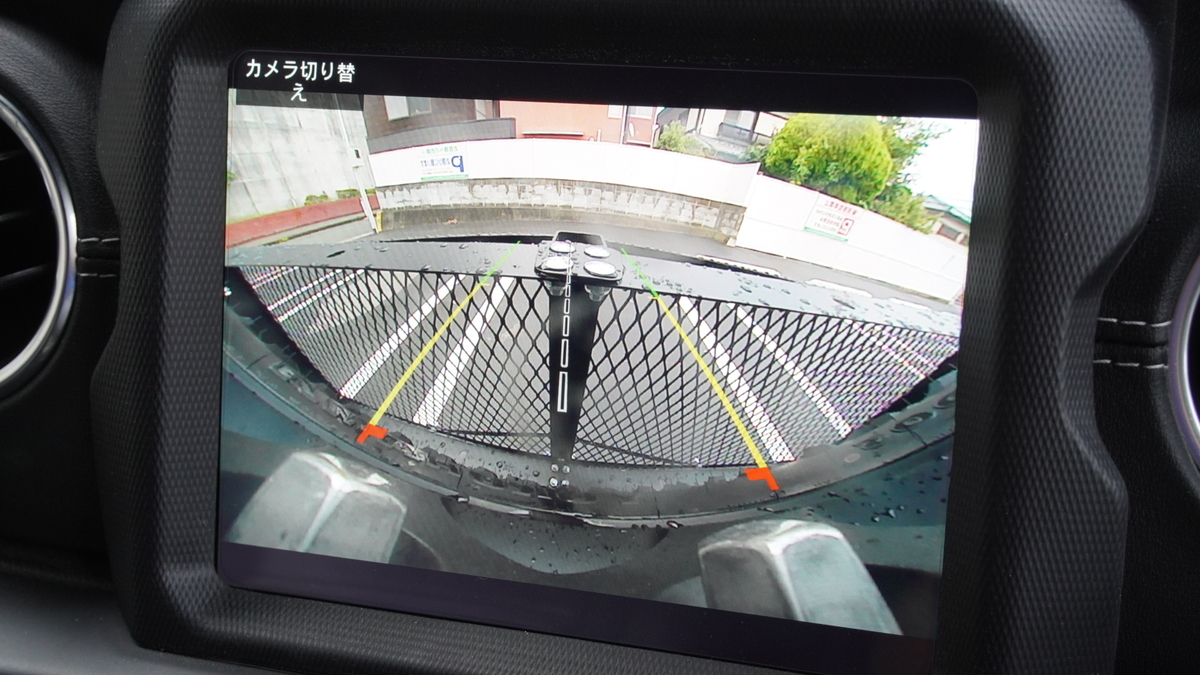

▼折りたたみ時のバックカメラ

f:id:djrkmrym:20210702150626j:plain

センサーはもちろん・・・鳴りっぱなしです。笑



追記→購入しなおした延長アダプター

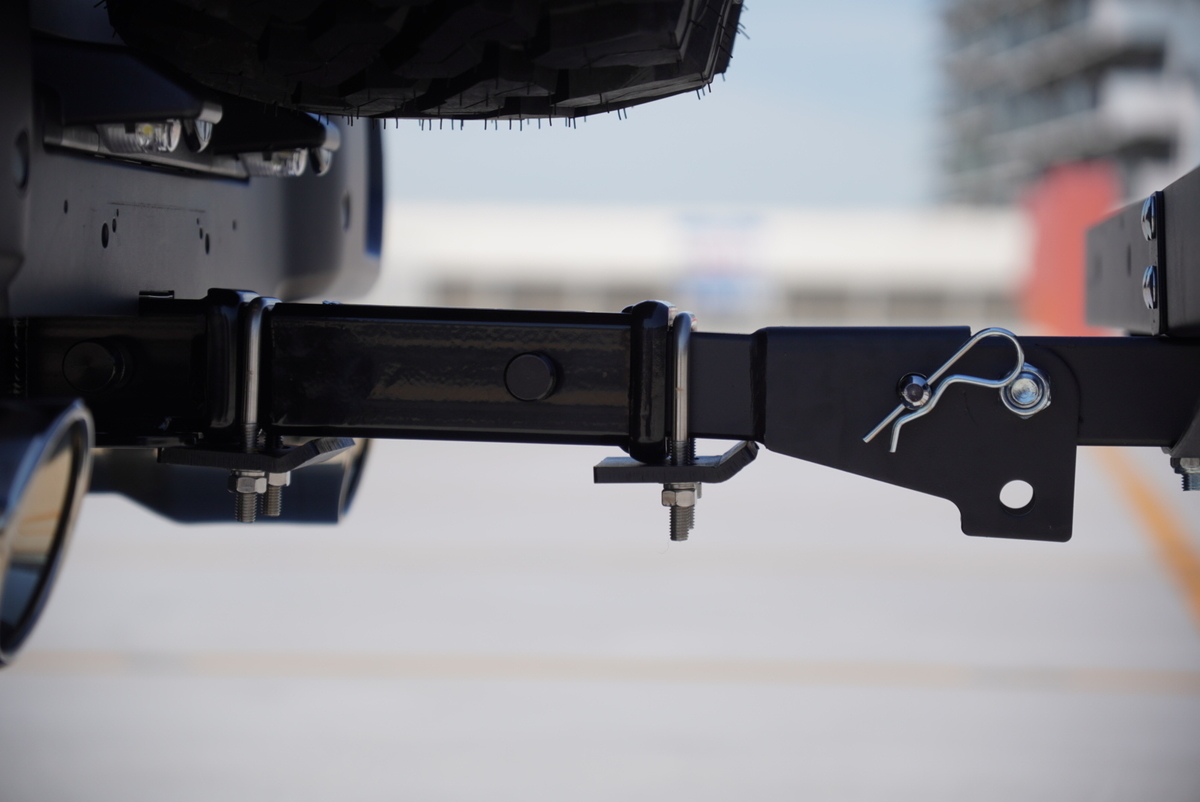

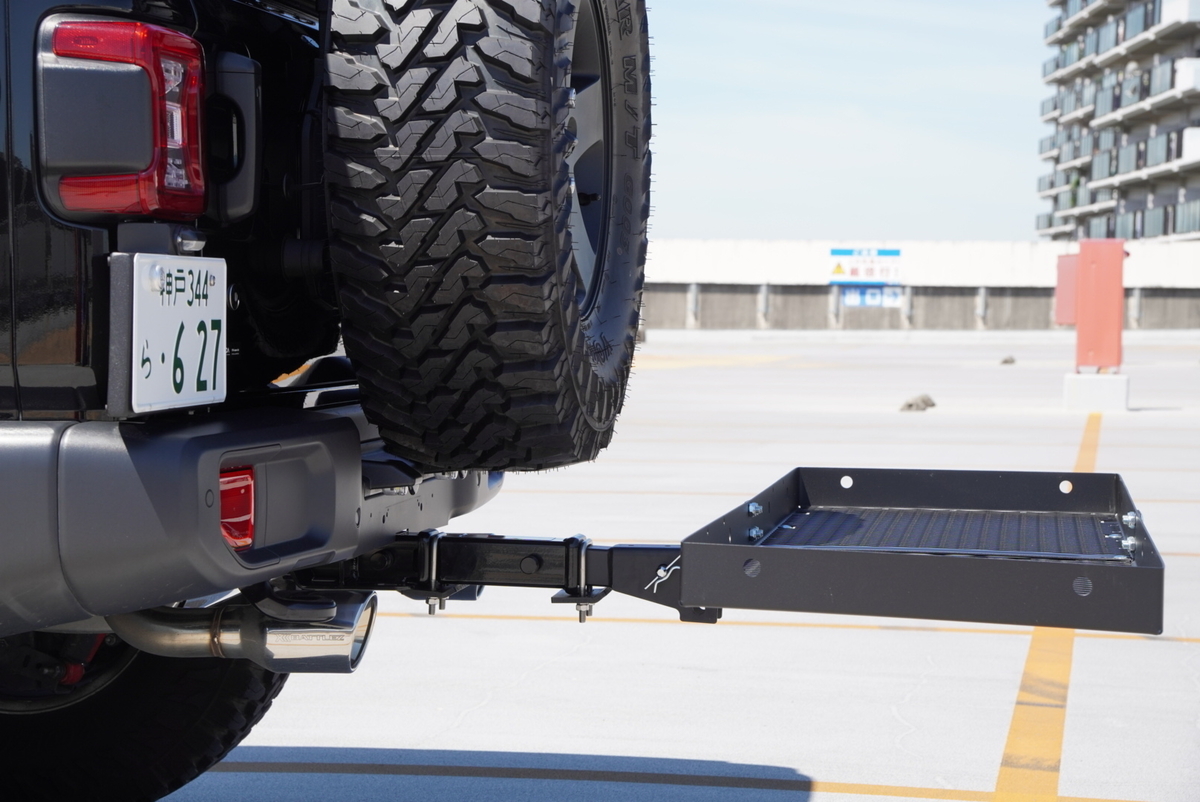

こちらのアダプターをつけるとこんな感じ。

f:id:djrkmrym:20210728163131j:plain

f:id:djrkmrym:20210728163302j:plain

アダプター、キャリアがぐらつかないように、ガタつき防止ストッパーもつけて使っています。

f:id:djrkmrym:20210728163327j:plain

f:id:djrkmrym:20210728163404j:plain
f:id:djrkmrym:20210728163417j:plain

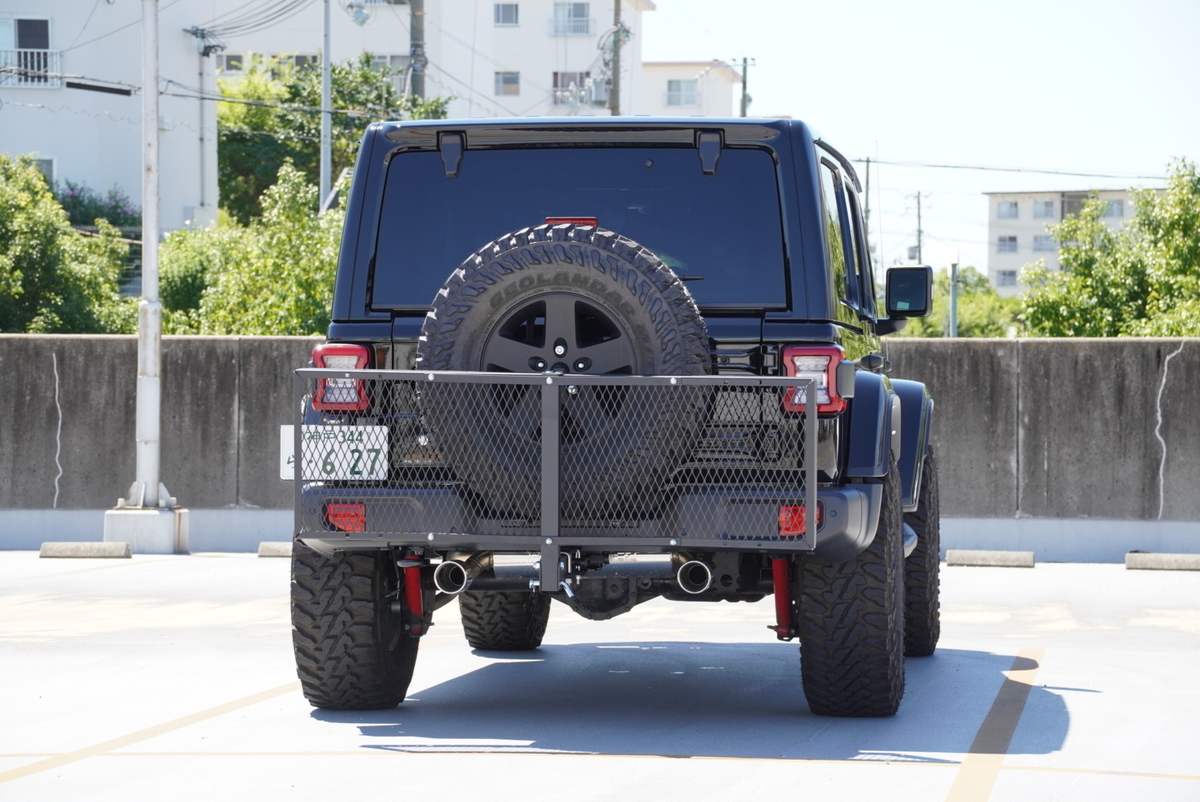

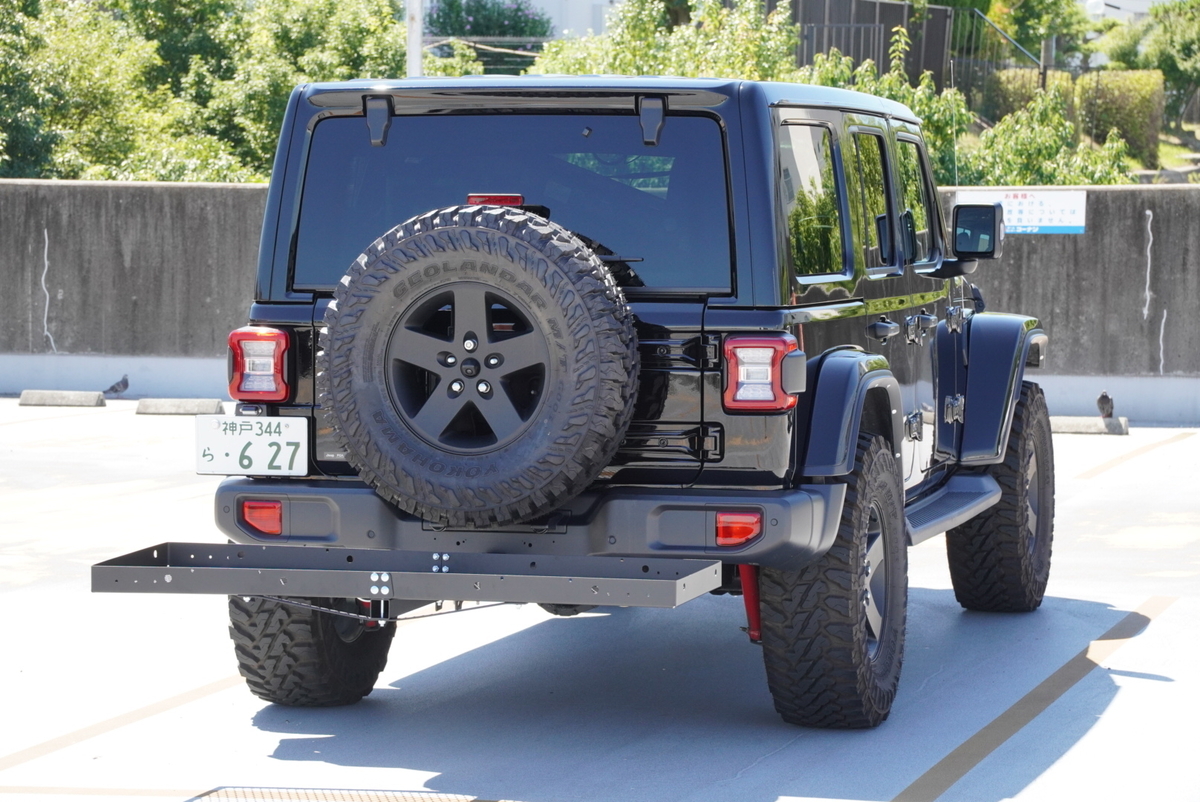

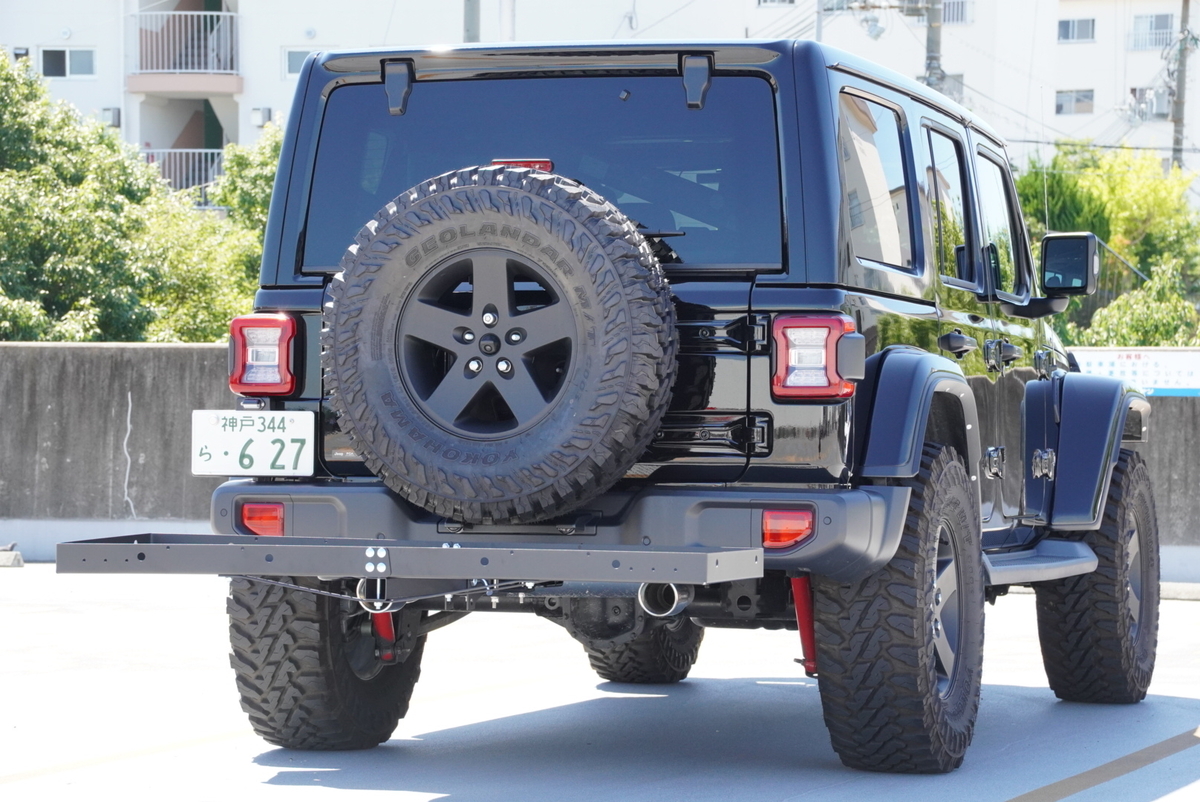

ドアの開閉も問題ありません。



f:id:djrkmrym:20210728163201j:plain

f:id:djrkmrym:20210728163214j:plain

f:id:djrkmrym:20210728163432j:plain

f:id:djrkmrym:20210728163448j:plain

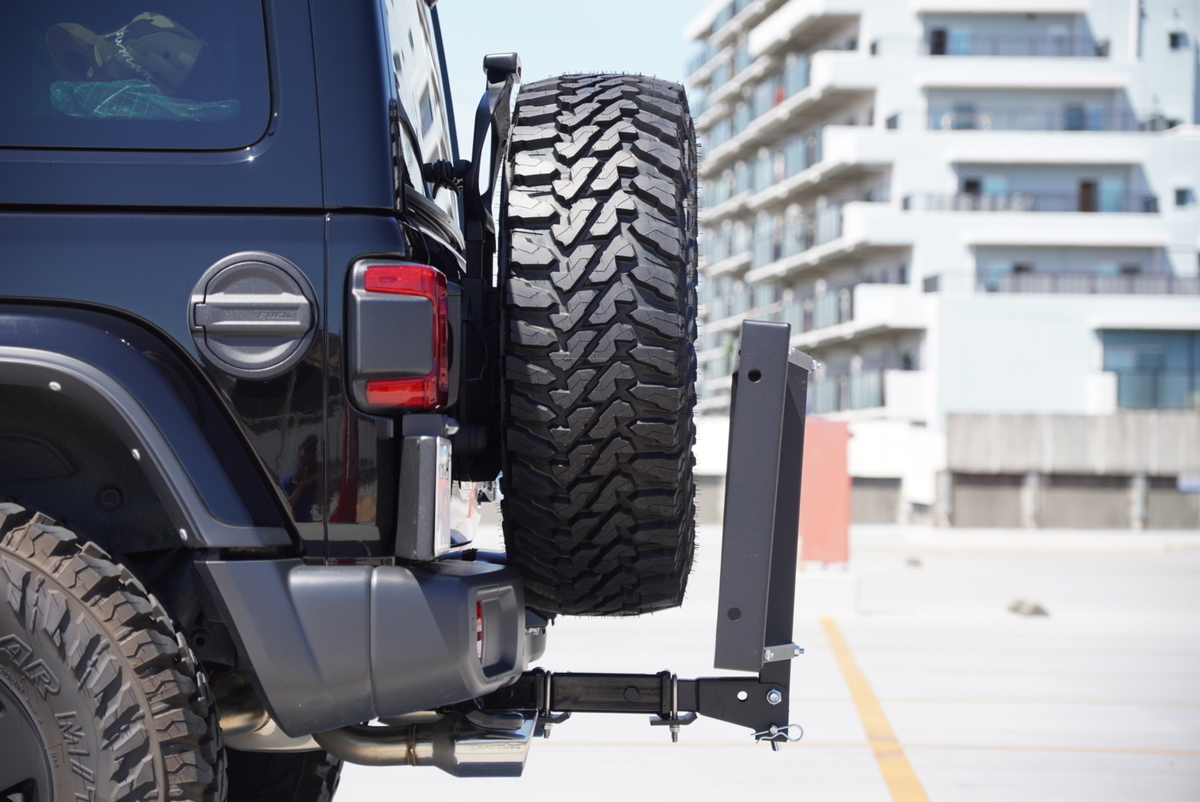

折りたたみも問題なし。



バックカメラは・・・

f:id:djrkmrym:20210728163500j:plain

f:id:djrkmrym:20210728163514j:plain

全然見えませんが、まぁこれは仕方ないですね。

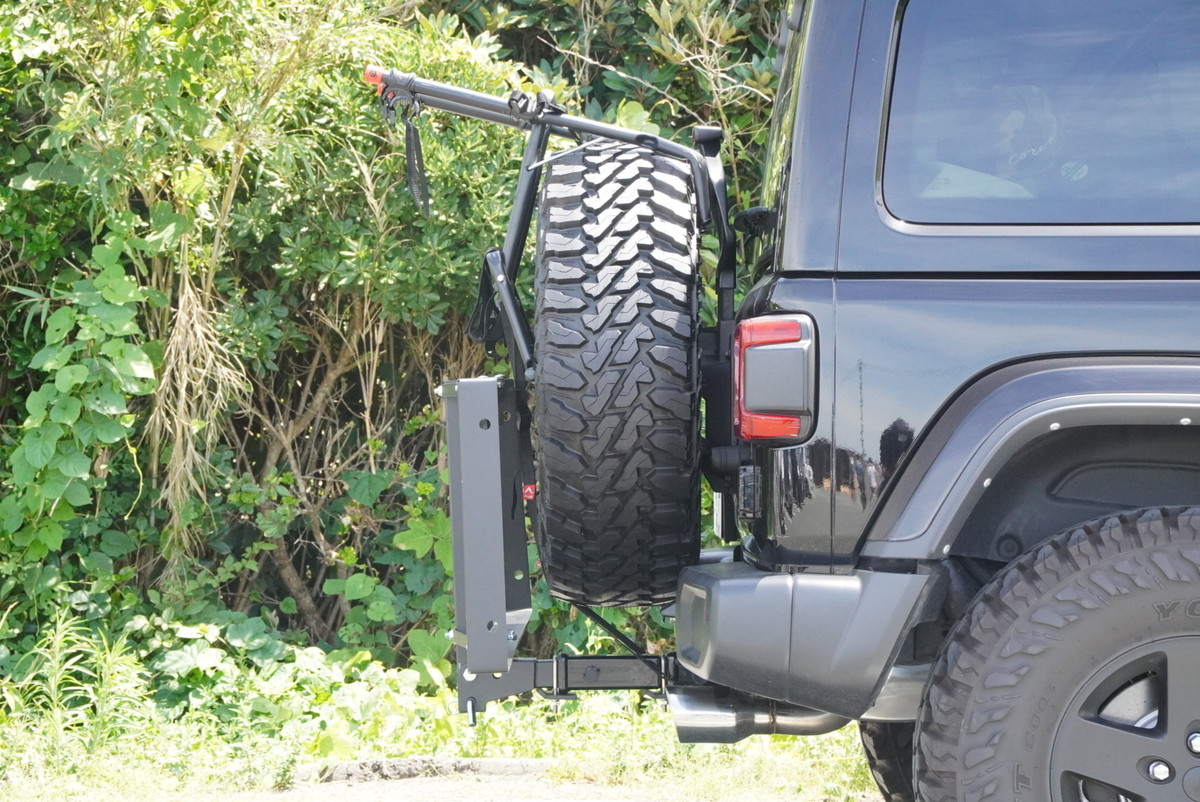

子どもたちの自転車を積む時に使ってるアレンスポーツのサイクルキャリアをつけた状態で折りたたむことも可能だったりします。

f:id:djrkmrym:20210730094822j:plain

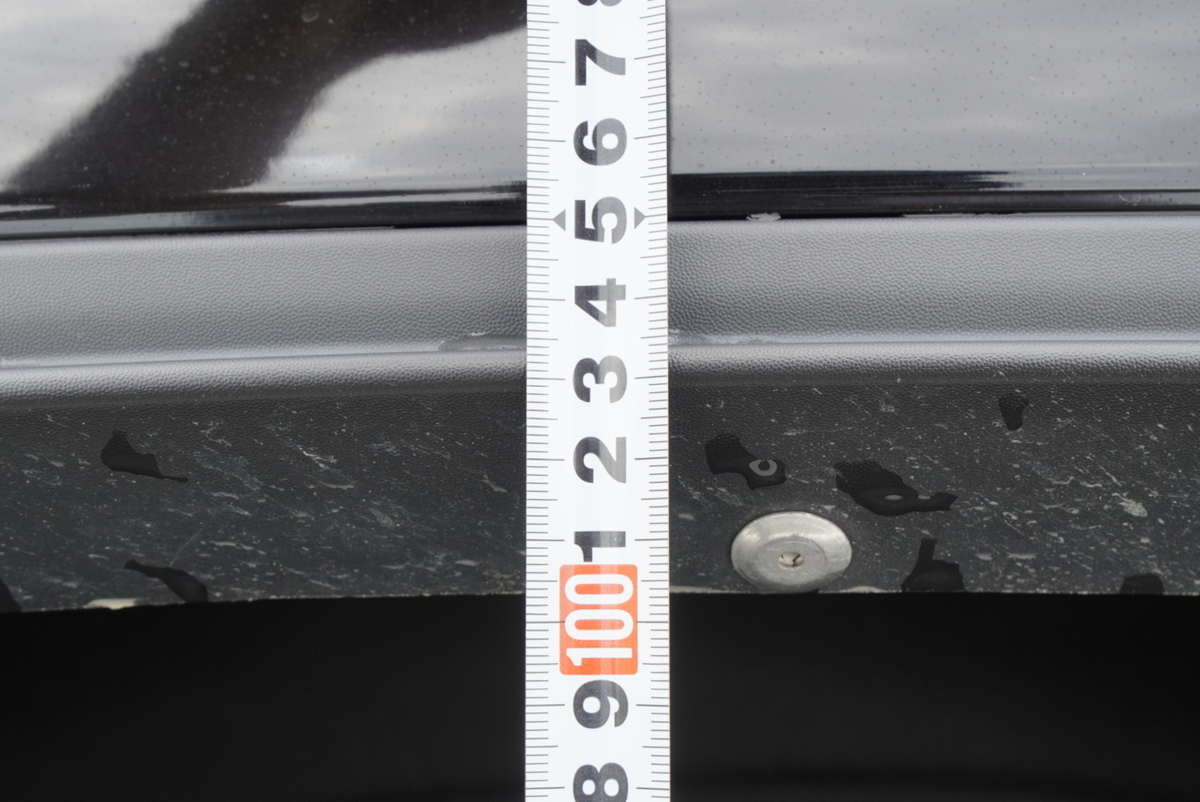

車高の変化



▼ヒッチキャリアつける前

f:id:djrkmrym:20210704215658j:plain

左後ろ

f:id:djrkmrym:20210704215717j:plain

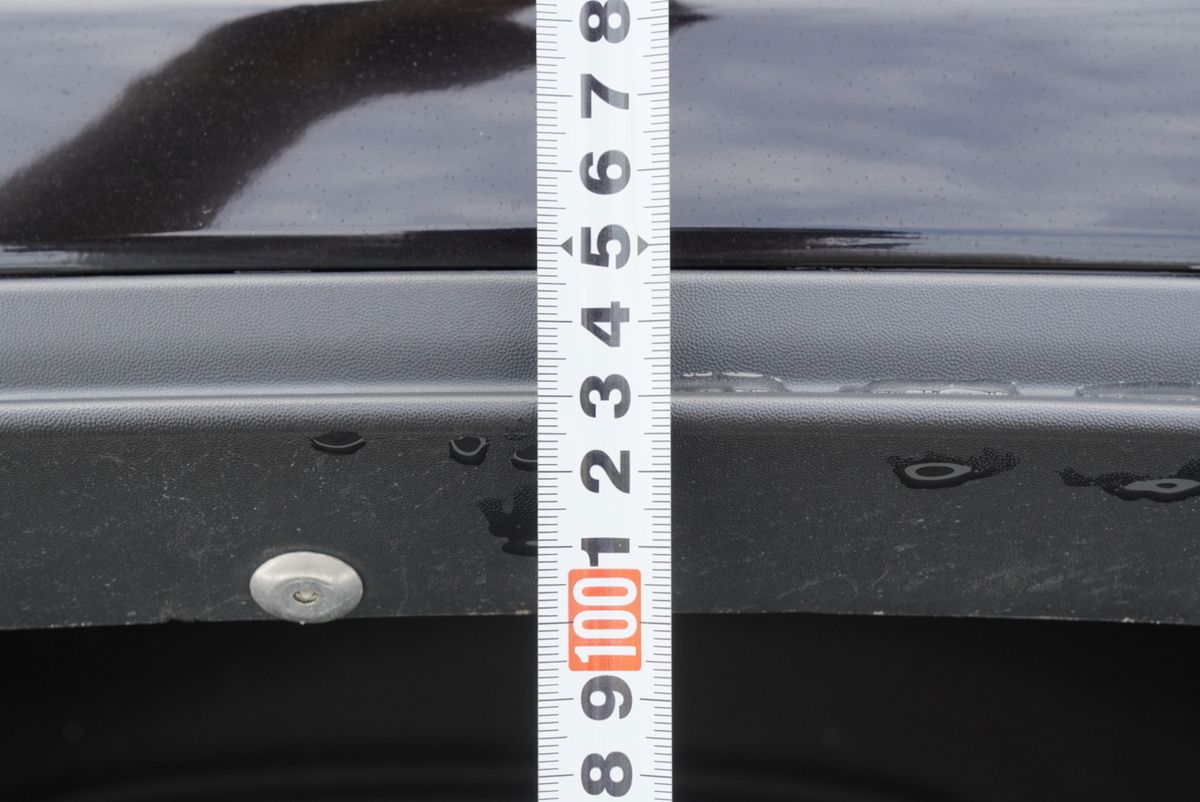

右後ろ

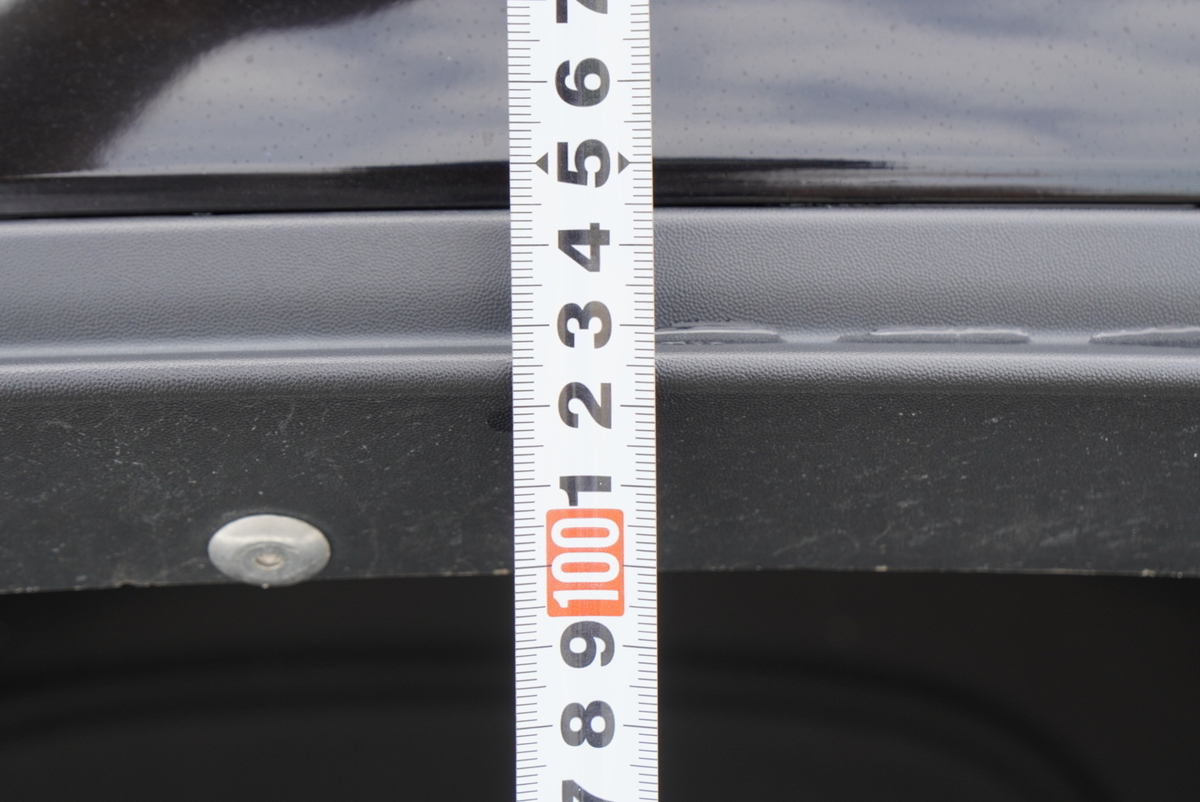

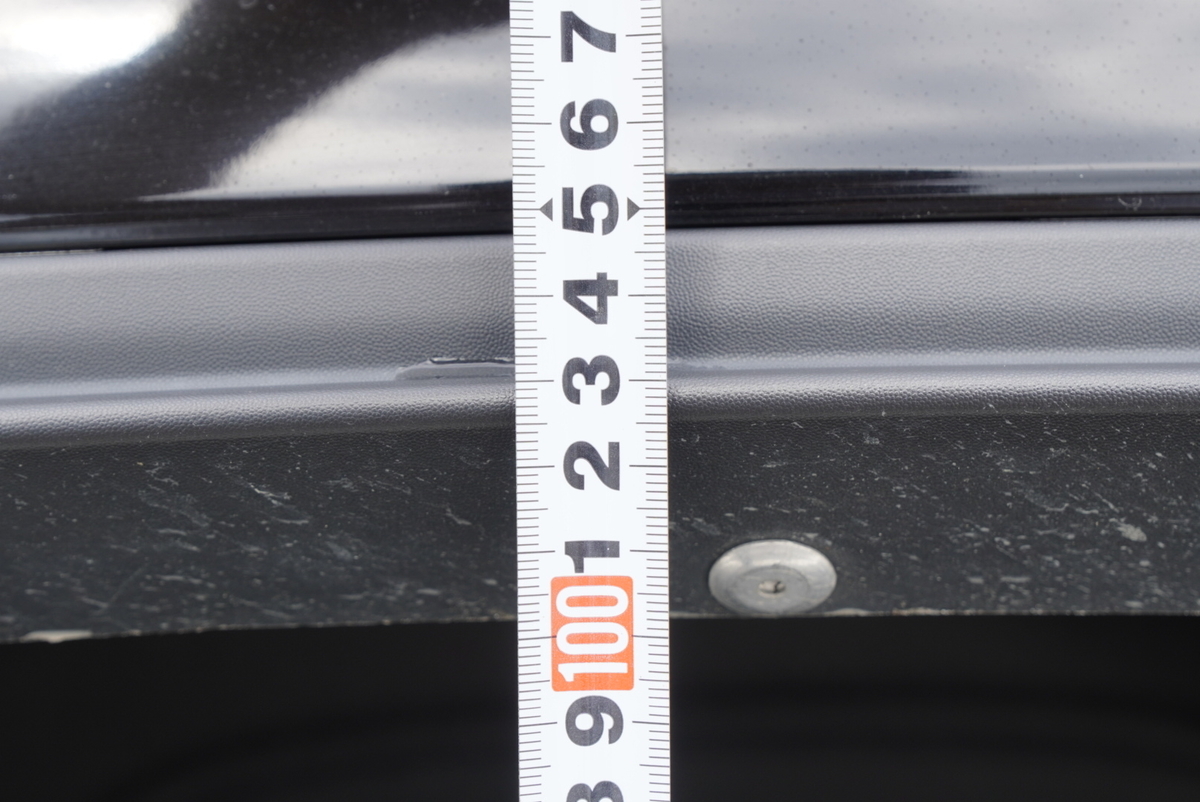

▼延長アダプター+ヒッチキャリア装着後(だいたい+19kg)

f:id:djrkmrym:20210704215740j:plain

左後ろ

f:id:djrkmrym:20210704215751j:plain

右後ろ

後ろだけの計測ですが、だいたい4~5mmは落ちたかなという感じです。



最後に



f:id:djrkmrym:20210728163201j:plain

というわけでカートのヒッチキャリア18109をつけてみましたが、アウトドア感が出てさらにラングラーらしくなりました。



そのままつけると「折りたたみ不可」「荷物の出し入れしにくい」ので、延長アダプターつけるのがおすすめですね。



次は荷物載せてみた編書きます!→書きました!
