ラングラーJLにイカリング装着【DIODE DYNAMICS HD HALO】

f:id:djrkmrym:20220127101506j:plain



周りの友人たちが続々とイカリングを装着していくので、それに触発されて自分もイカリングを装着してみました。



イカリングってパッと見可愛くてそこまで好きではなくて、「でも、イカリングいいな~」ぐらいだったんですが、いざつけてみると一瞬で愛着わきました。笑



子どもたちも謎に大喜びです・・・笑。



というわけで、購入したイカリングや取り付け方法など書いておきますので、参考程度にしていただければと思います。

f:id:djrkmrym:20220125093852j:plain
f:id:djrkmrym:20220126093216j:plain



▼追記



装着後日中と夜間で写真も撮ってきたので、写真追加しました。

記事最後にもリンク貼っておきます。







インナーフェンダーの外し方



配線を接続するのにインナーフェンダーをめくるので、その方法を先に書いておきます。



気付いたらお手伝いしてくれたテツさんが作業し始めてたので、写真がだいぶ適当ですが・・・(クレームはテツさんまでw)。

f:id:djrkmrym:20220125105057j:plain

助手席側

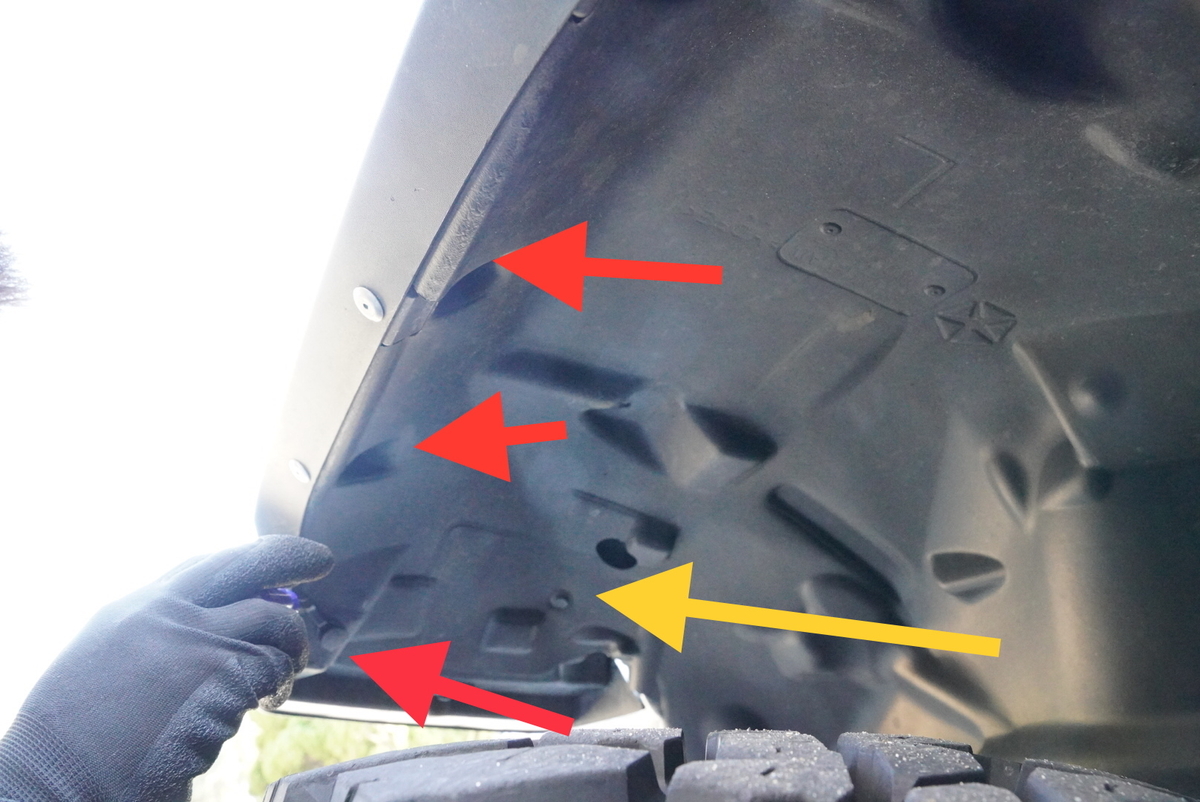

まずは赤矢印部分、10mmのボルトを3本外します。



次に赤矢印部分のクリップを外していきます、写真に写ってないけど、写真でいったら上側部分にもクリップあるので、4つとります(黄色は上の写真で見にくかった10mmボルト)。

f:id:djrkmrym:20220125163105j:plain

クリップ外しがあると便利です、というか絶対にあった方がいいです。

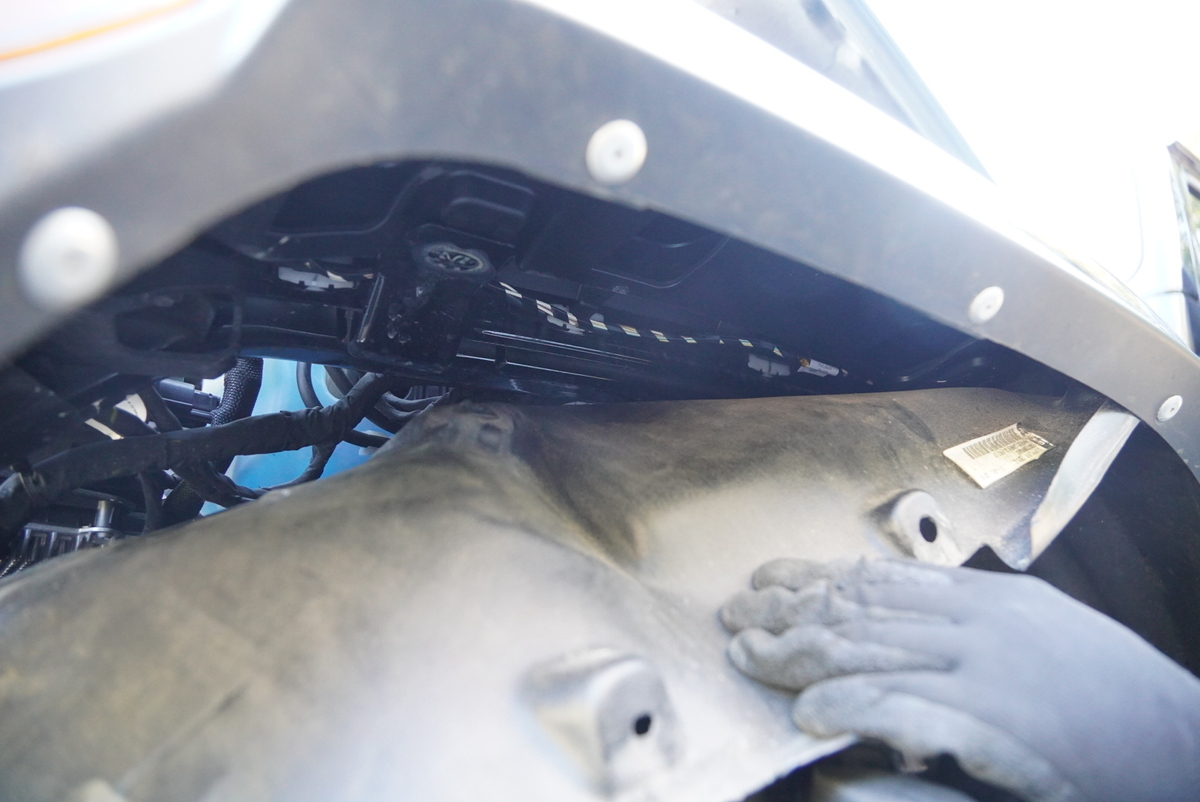

これでインナーフェンダーがめくれてデイライト等の配線が見えるようになります。

f:id:djrkmrym:20220125105125j:plain



→テツさんの作業が速すぎたせいで写真撮れなかったので後日配線を変えるついでに撮り直しました。

f:id:djrkmrym:20220131111641j:plain

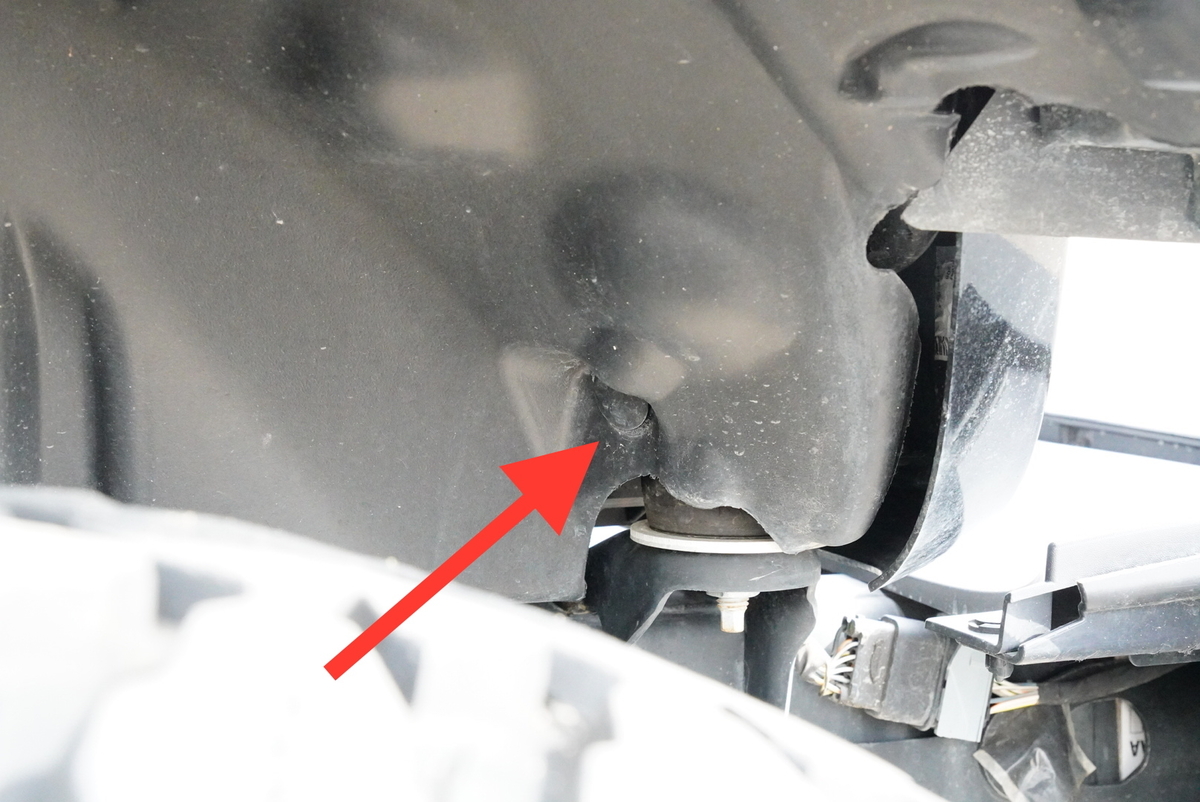

運転席側

f:id:djrkmrym:20220131101355j:plain

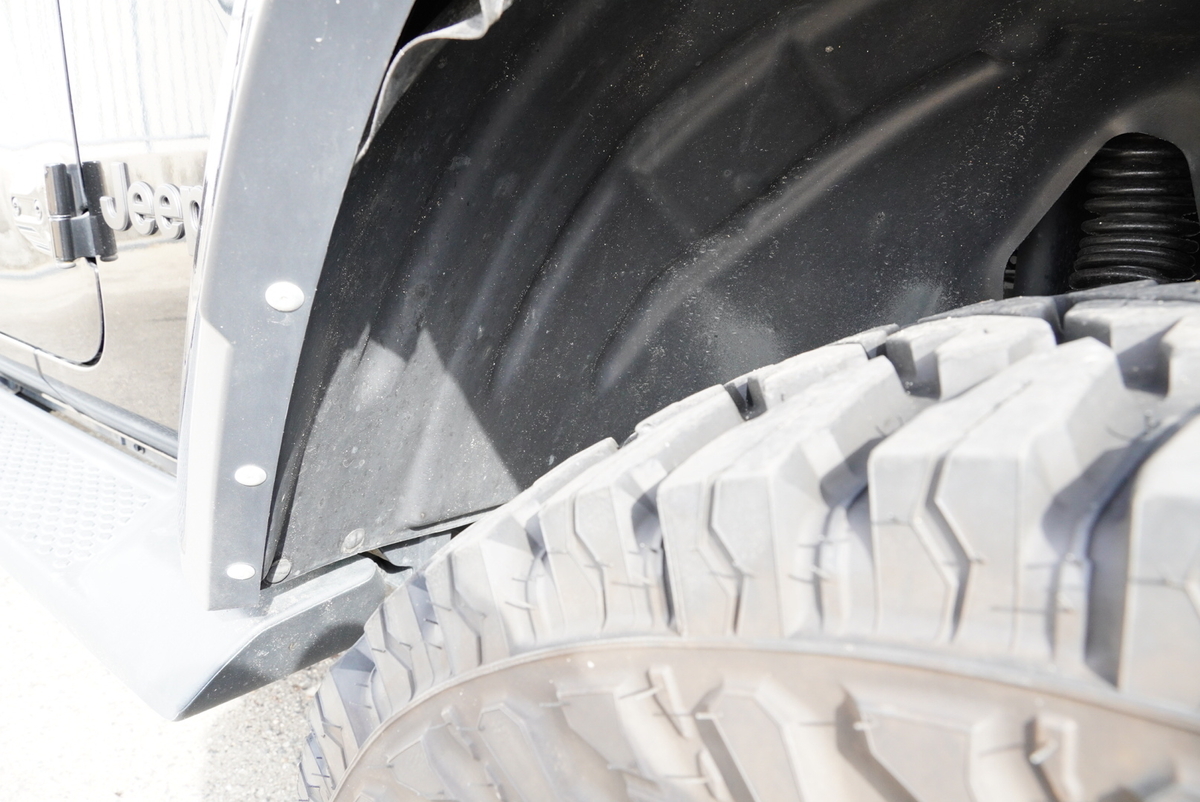

助手席側もそうですが、ここも外した方が作業しやすいです。



ちなみに後ろ側の2本をとったらインナーフェンダー外れます。

f:id:djrkmrym:20220131101407j:plain

f:id:djrkmrym:20220131101420j:plain

f:id:djrkmrym:20220131101445j:plain

f:id:djrkmrym:20220131101433j:plain

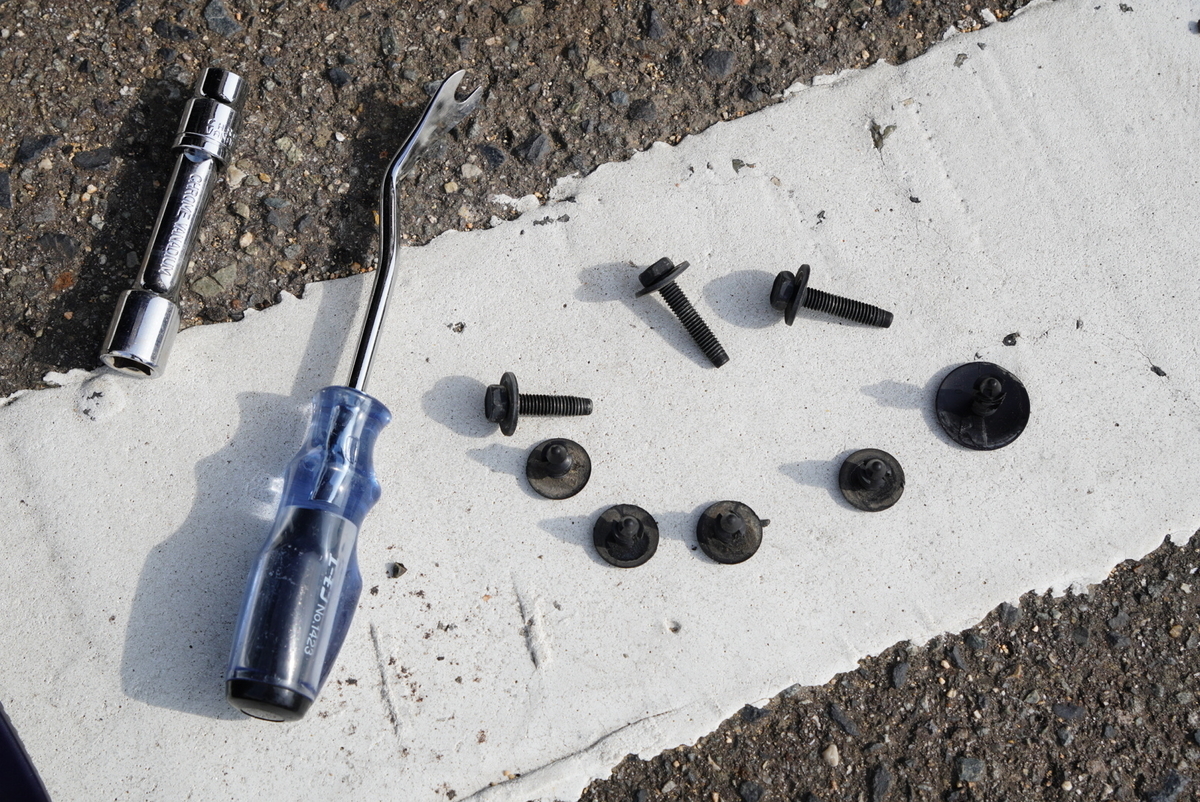

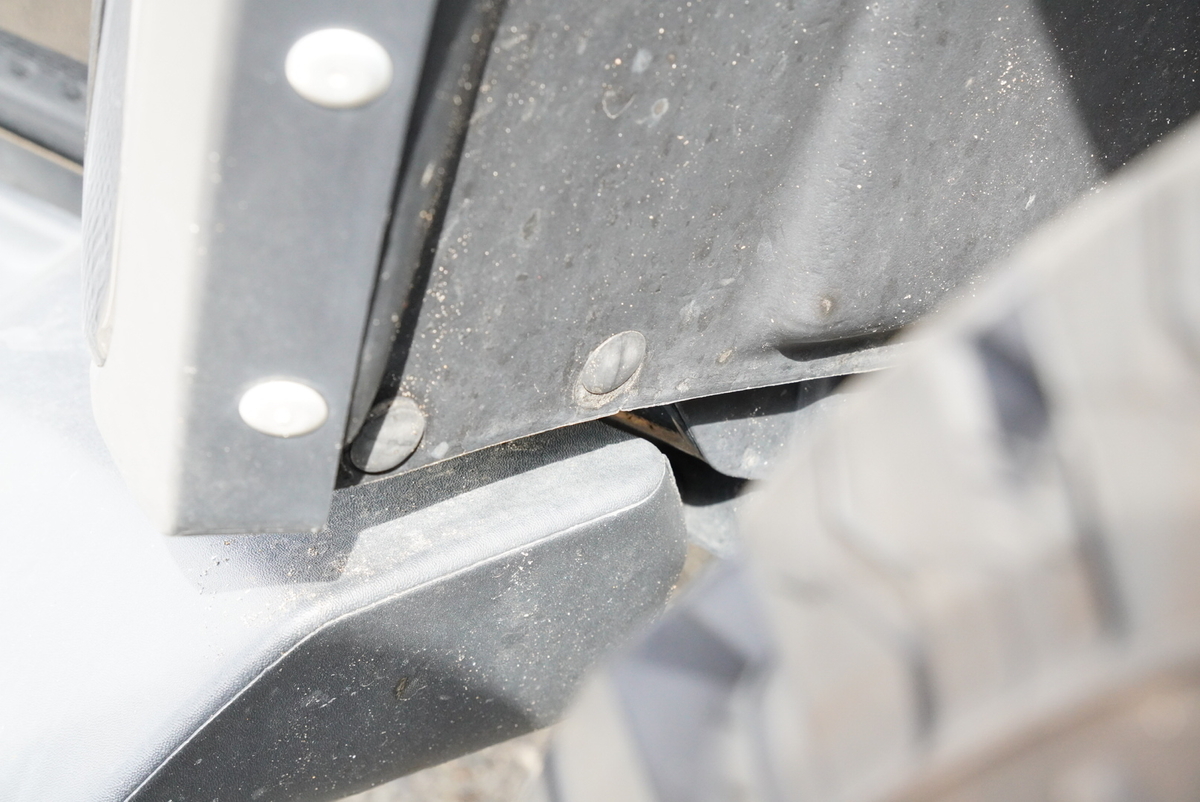

10mmボルト3本、クリップ7つですが、後ろ側の2つがかたすぎて壊してしまったので、5本しか写っていません。



f:id:djrkmrym:20220131101525j:plain

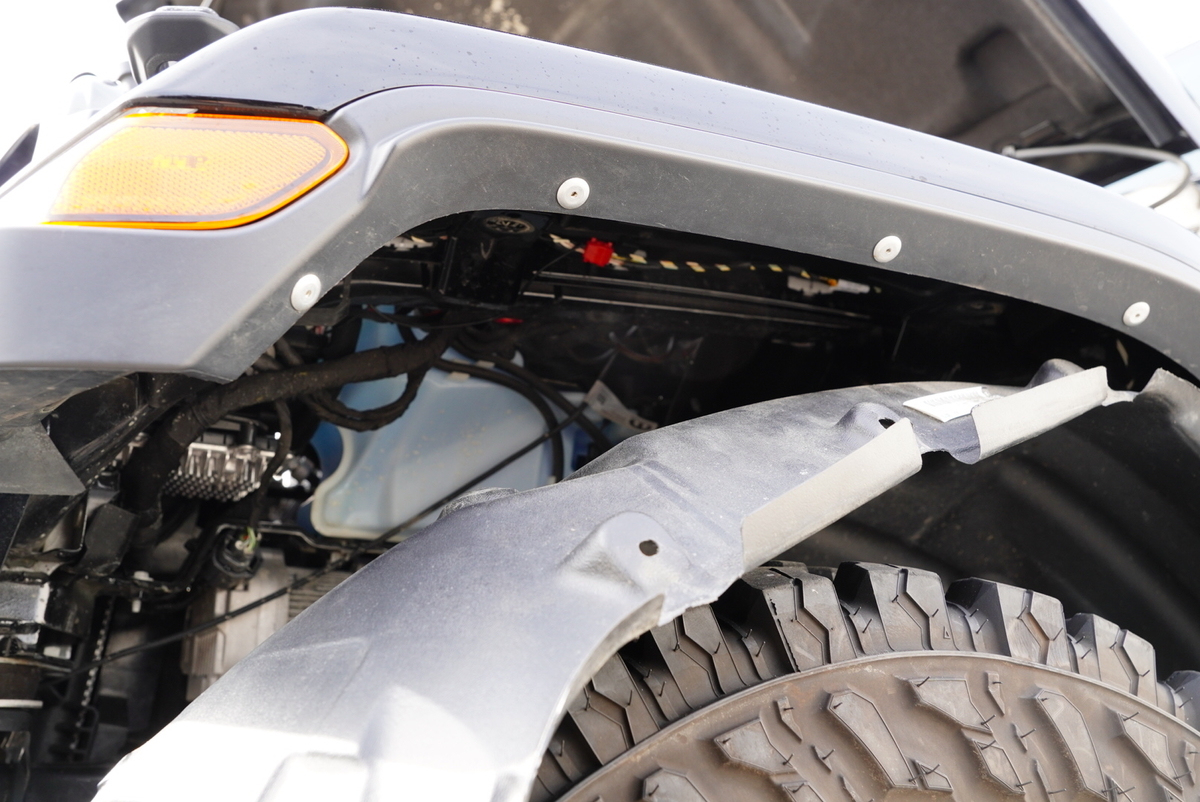

助手席側

10mmのボルト3本とクリップ5つだけで十分作業可能です。



f:id:djrkmrym:20220131101543j:plain

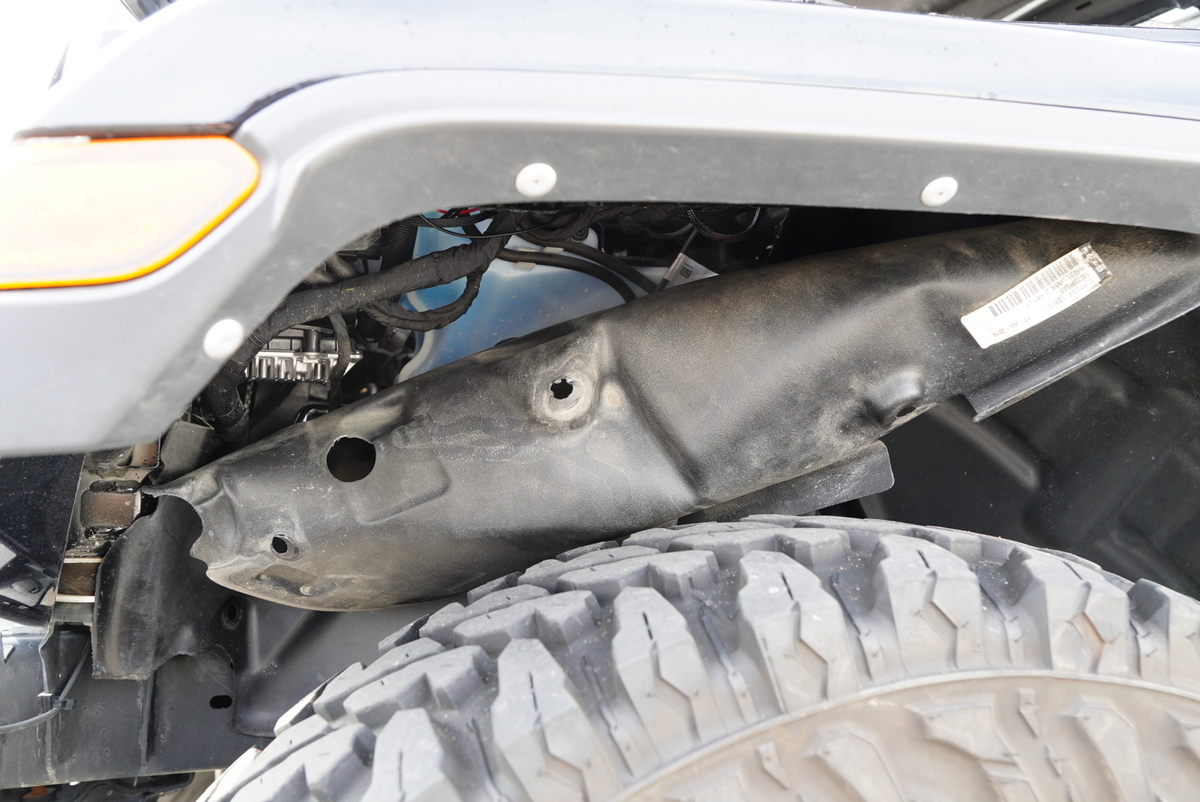

折りたたんでみたのですが、形崩れて戻すとき大変だったのであまりおすすめしませんw



とりあえずクリップ外しは必須です。



グリルの外し方



イカリングの配線を通すのにグリルを外すので、グリルの外し方も書いておきます。

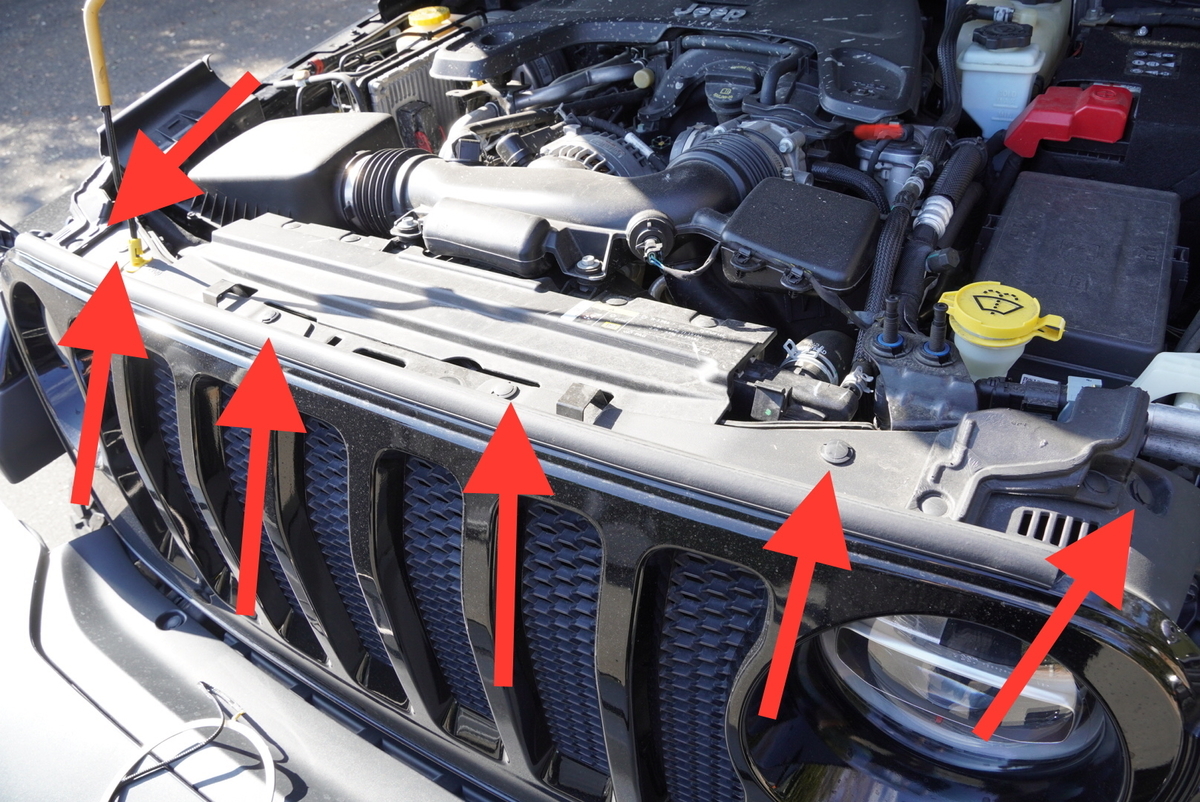

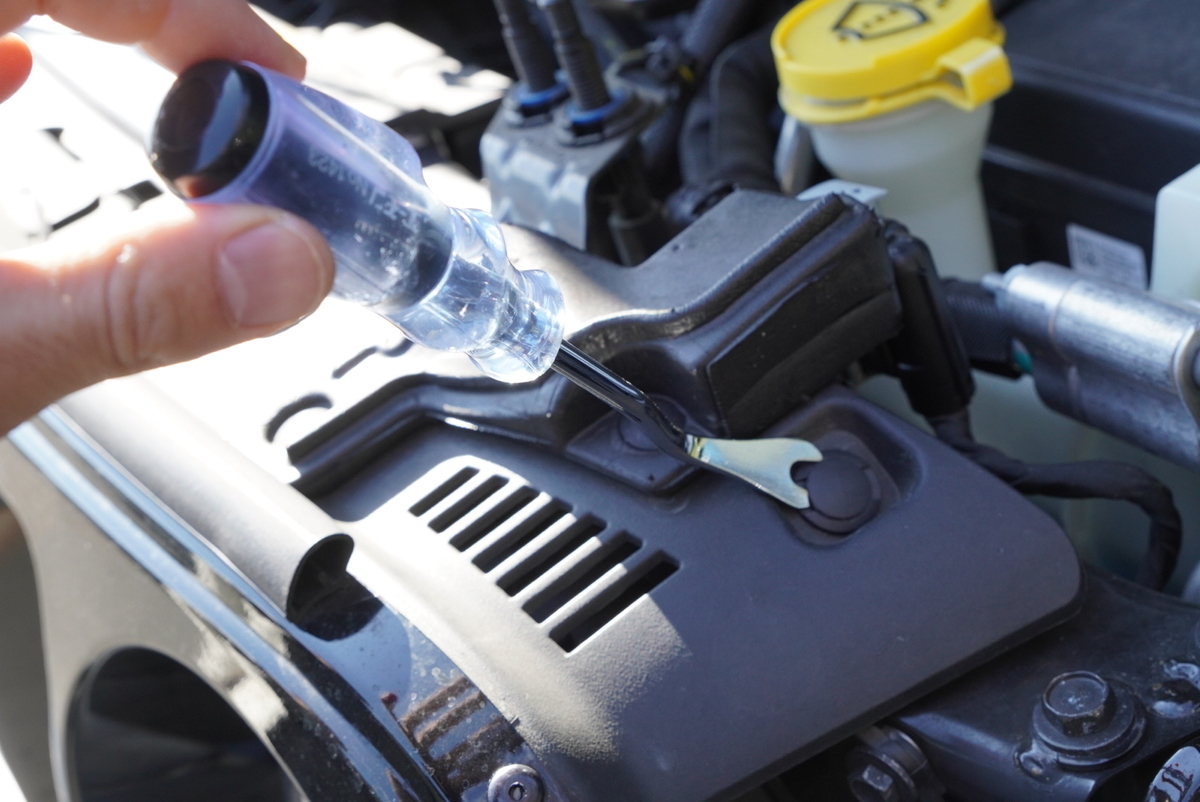

まずはボンネットを開けて、クリップを6か所外します。

f:id:djrkmrym:20220125094046j:plain

f:id:djrkmrym:20220125094118j:plain

クリップ外しがあると便利です、というか絶対にあった方がいいです。

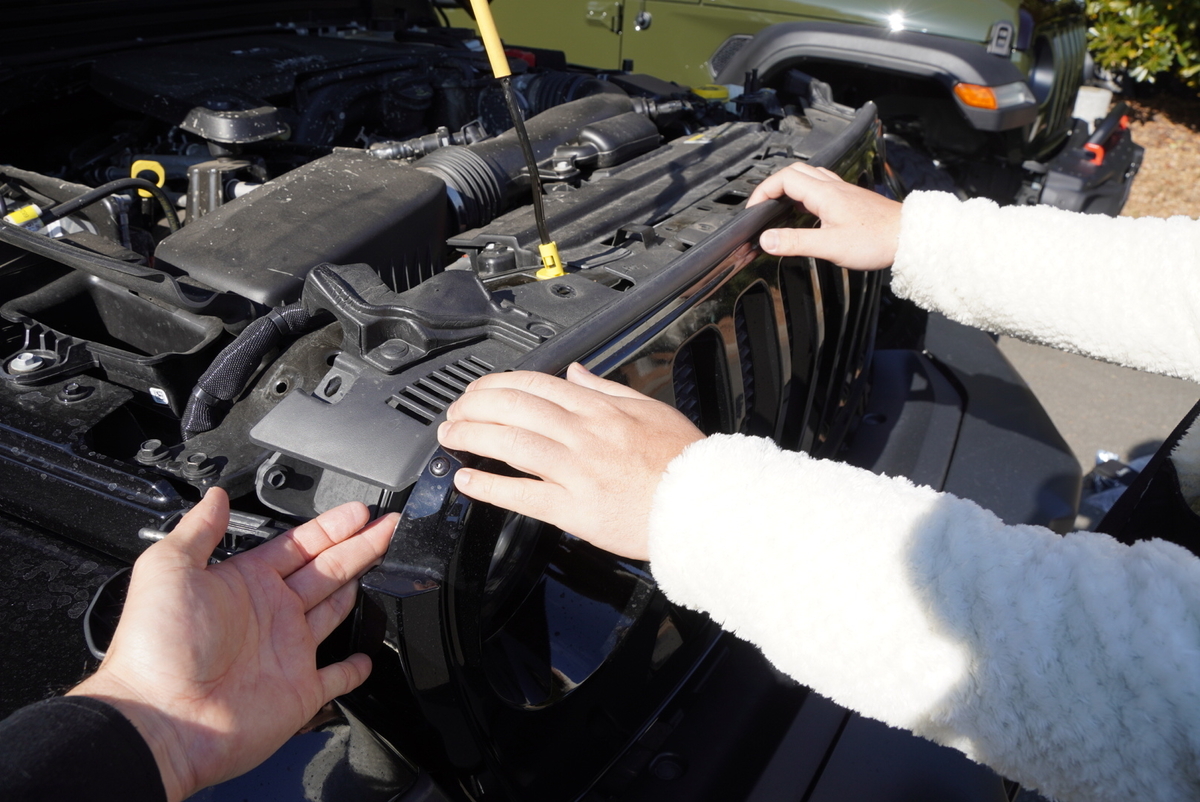

すると、グリル上部が手前に引っ張れる状態になります。

f:id:djrkmrym:20220125094139j:plain

(イカリングの配線さえ通せばいいので、この状態でも作業は可能ですが、全部外した方がやりやすいです。)

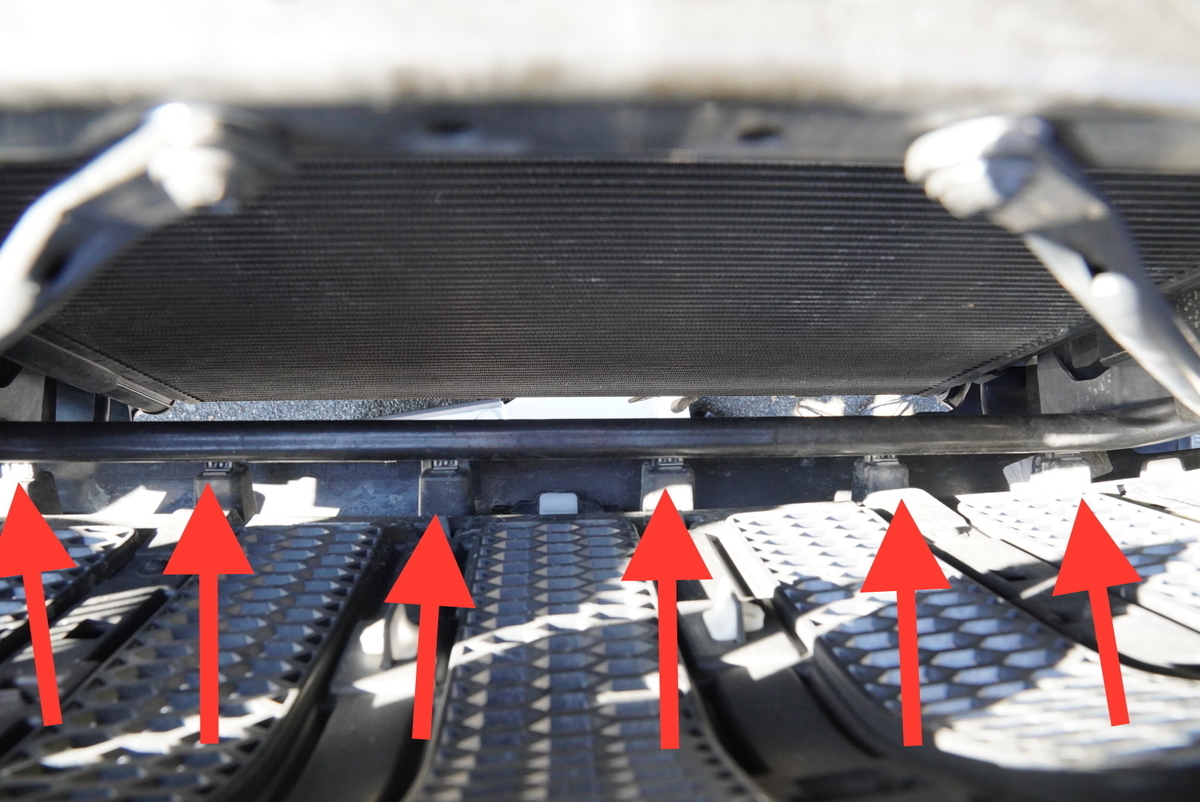

グリル上部を軽く手前に引き、中を見ると、

f:id:djrkmrym:20220125094155j:plain

下側は何か所かツメで留まってますので、グリルの下部分を持ち手前に引っ張ります。



上側を持って引っ張るとツメが割れると思うので、注意してください。

f:id:djrkmrym:20220125094225j:plain

とれました~

めっちゃマヌケな顔してますねw



ヒューズボックス内ACCアクセサリー電源の取り方



今回イカリングを装着するにあたり、ボンネット内バッテリー横にあるヒューズボックス内からACCアクセサリー電源を取ったので、方法を書いておきます。

f:id:djrkmrym:20220125094443j:plain

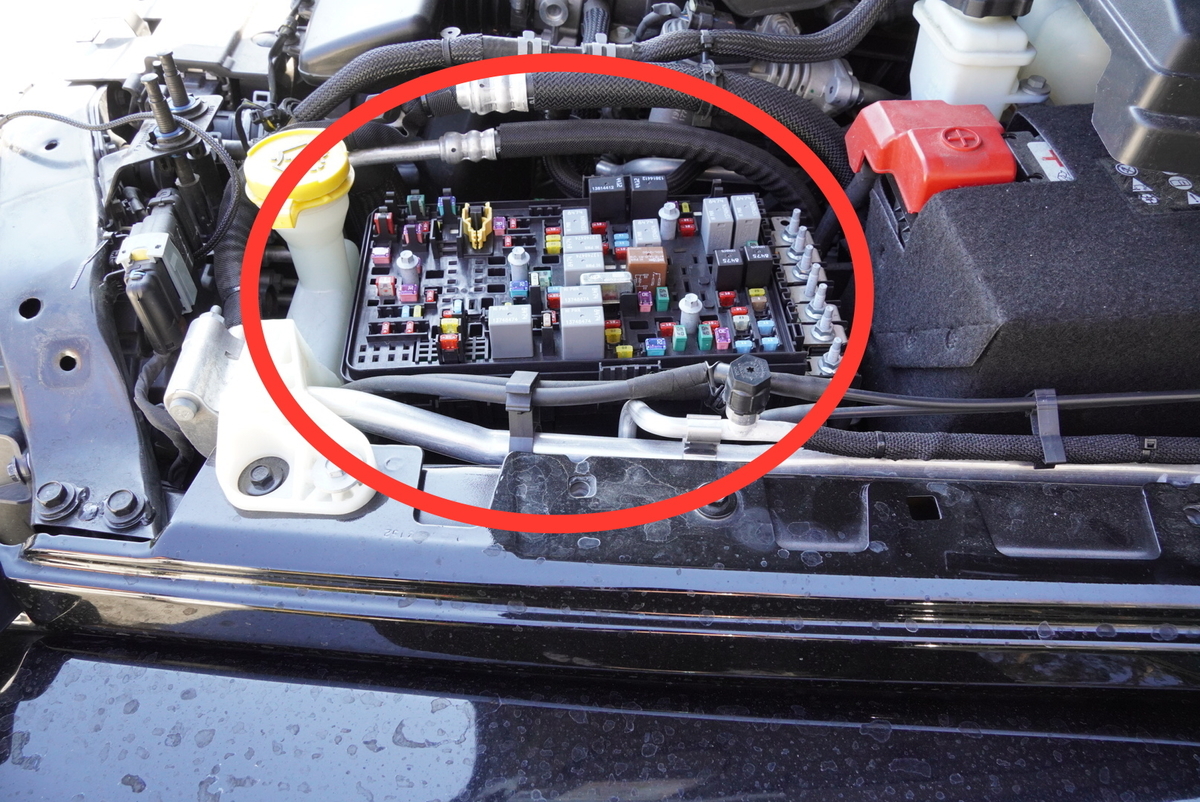

バッテリー横にあるヒューズボックス

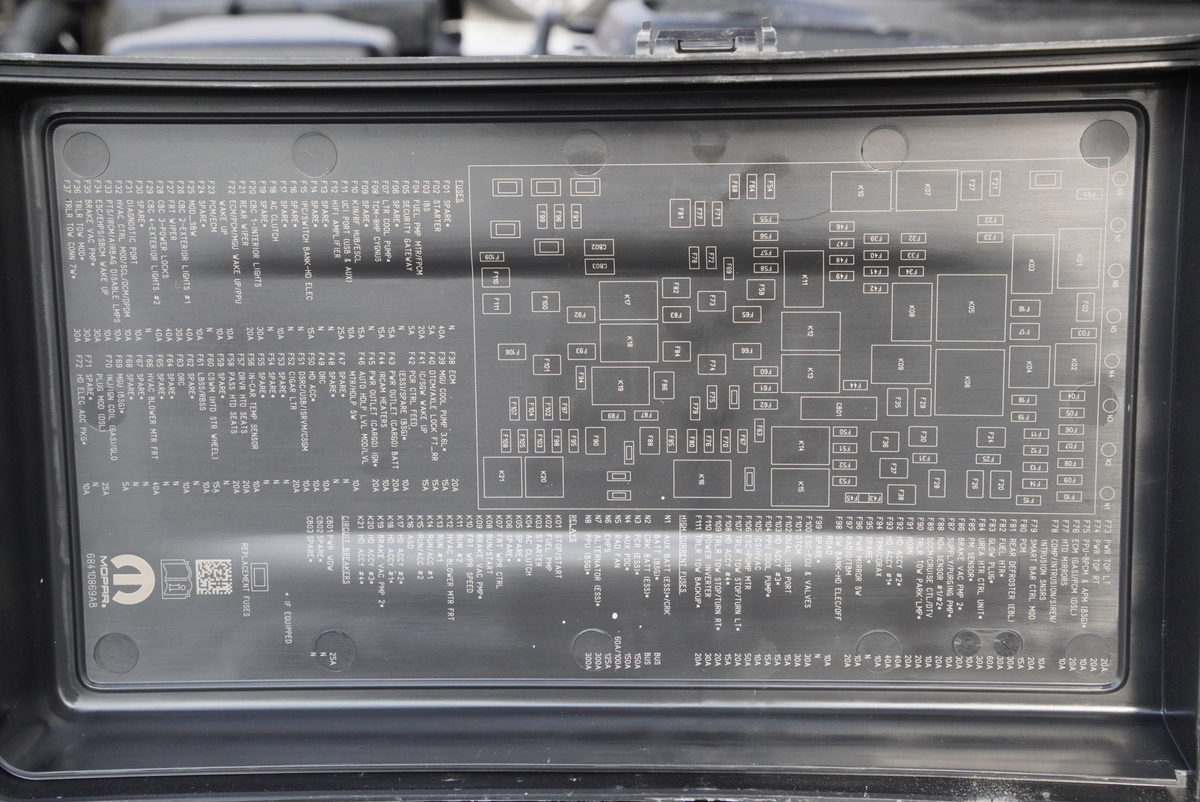

ヒューズボックス裏に番号がふってありますが、

f:id:djrkmrym:20220125234720j:plain

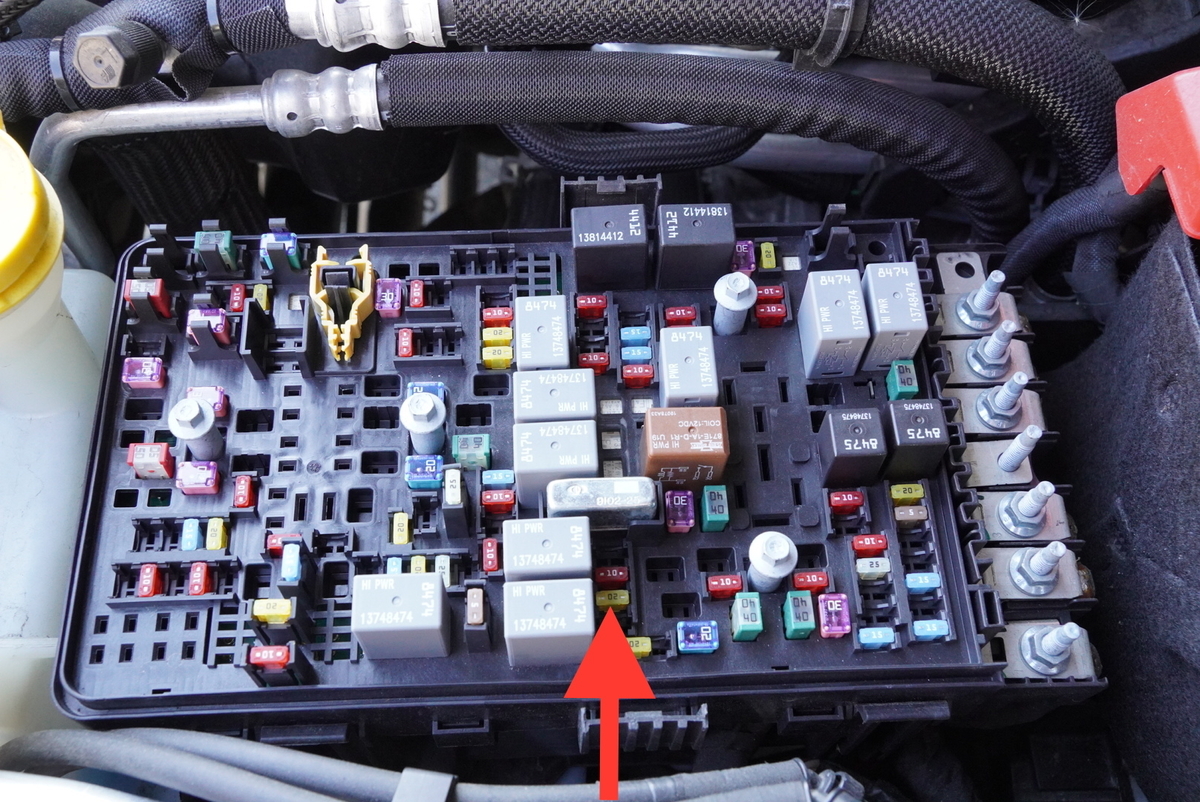

F52「CIGAR LTR」です。



f:id:djrkmrym:20220125094501j:plain

ここ

f:id:djrkmrym:20220125094513j:plain

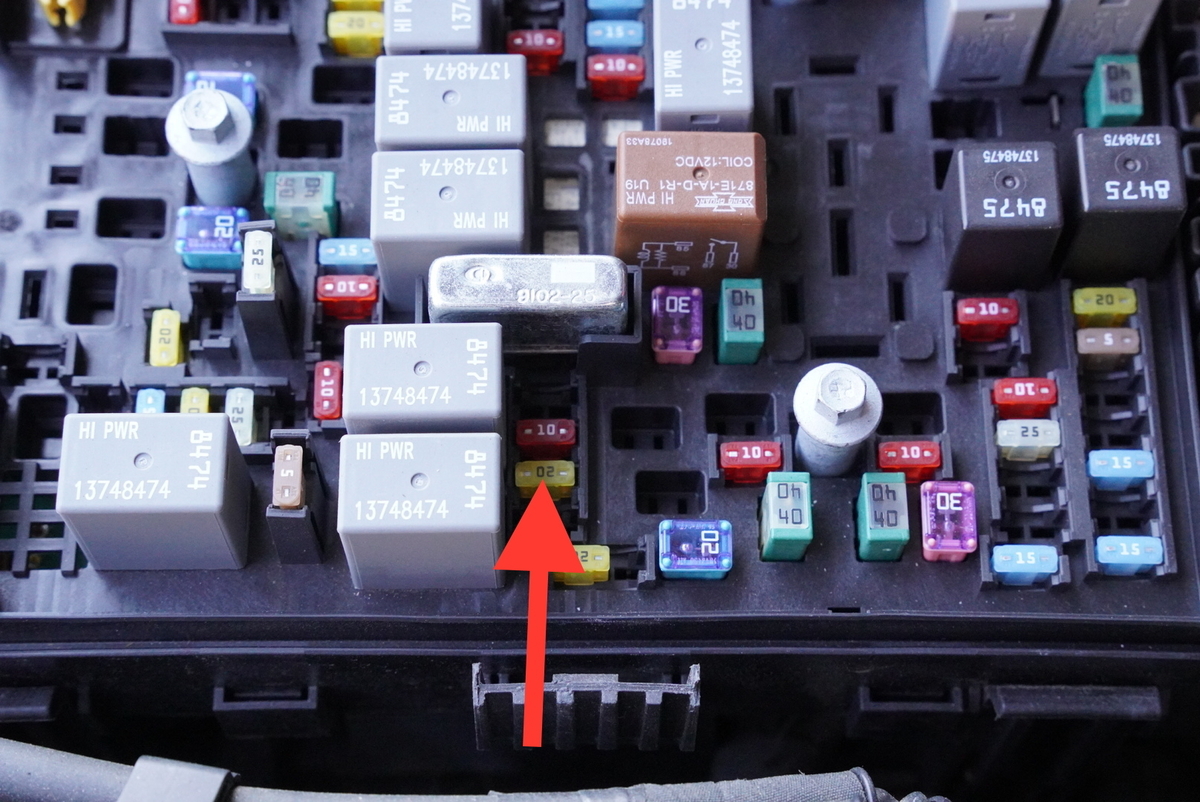

さらにアップ ここ!

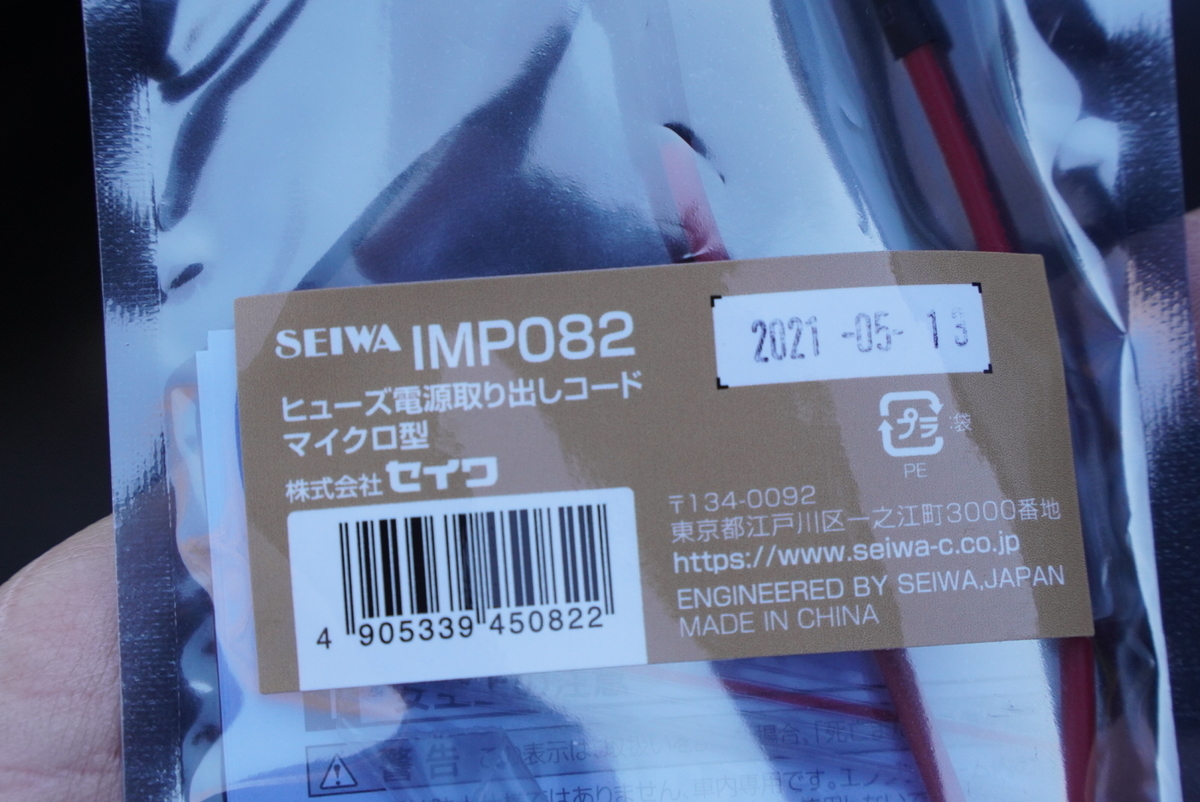

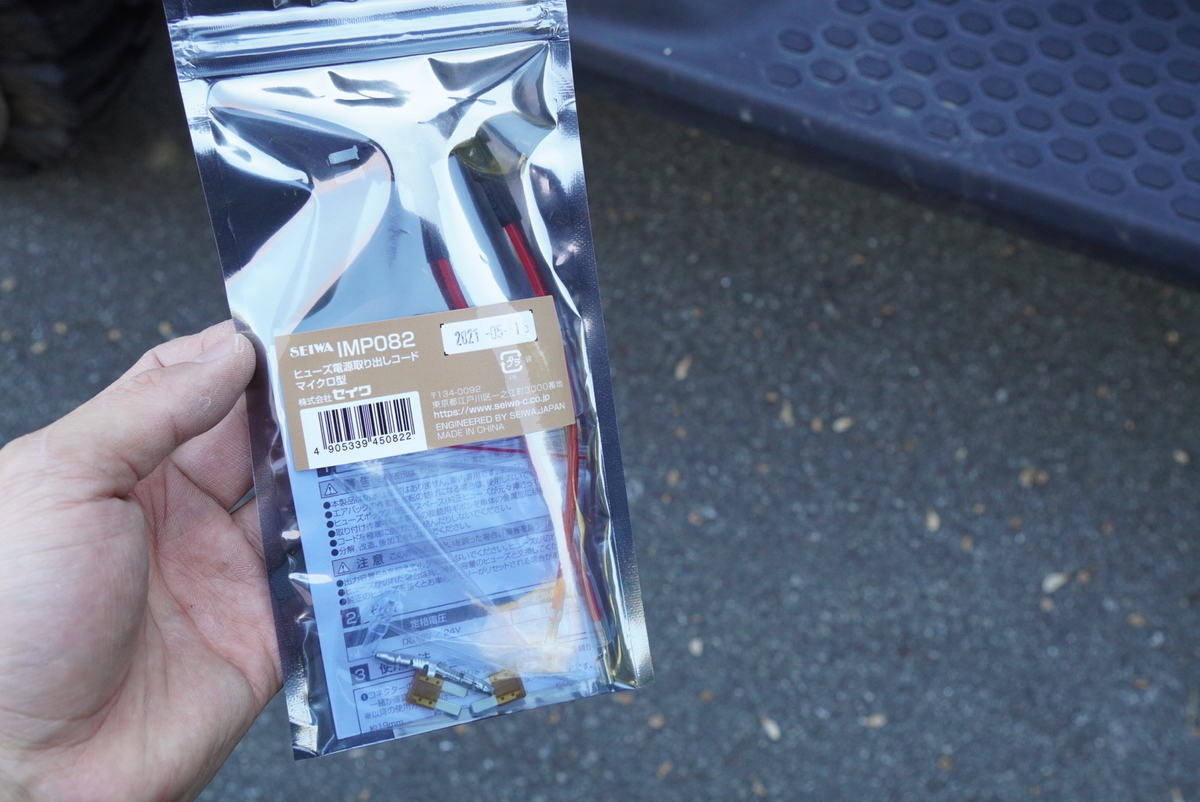

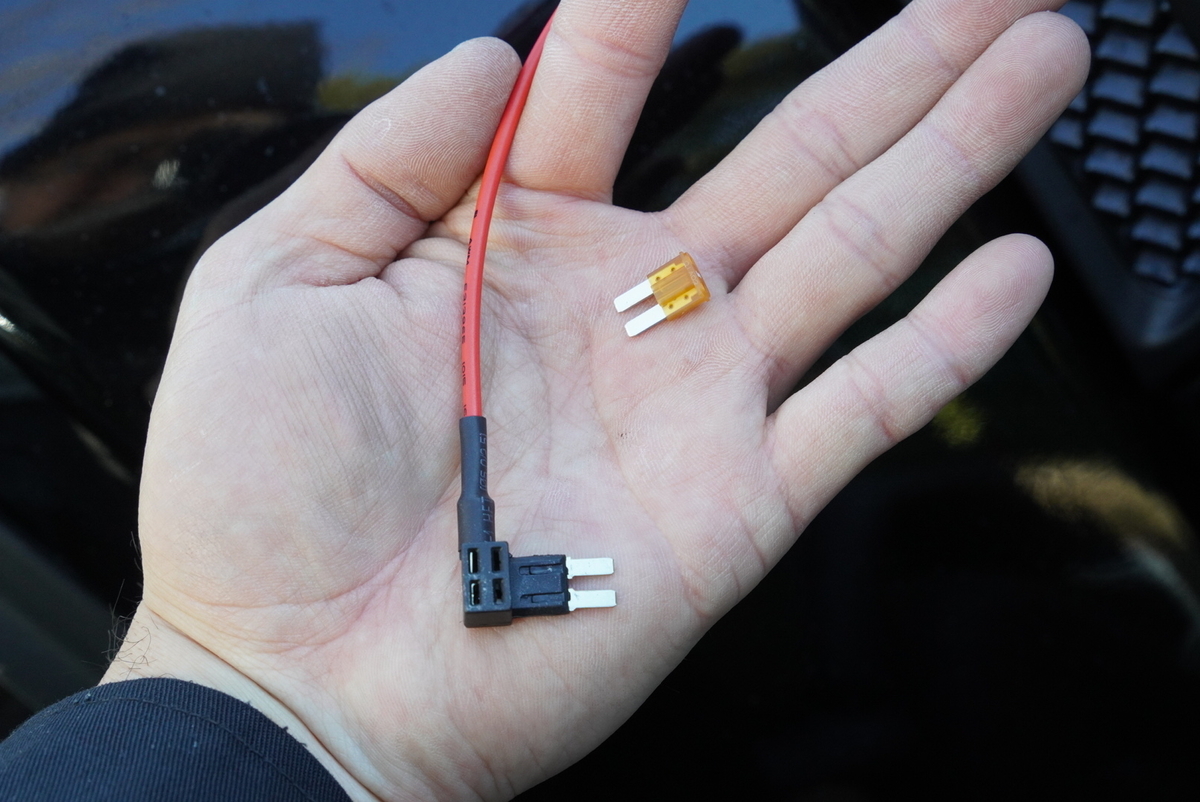

電源の取り出しには、Amazonで購入したヒューズ電源取り出しコードマイクロ型を使っています。

f:id:djrkmrym:20220125094350j:plain

f:id:djrkmrym:20220125094405j:plain

f:id:djrkmrym:20220125094419j:plain

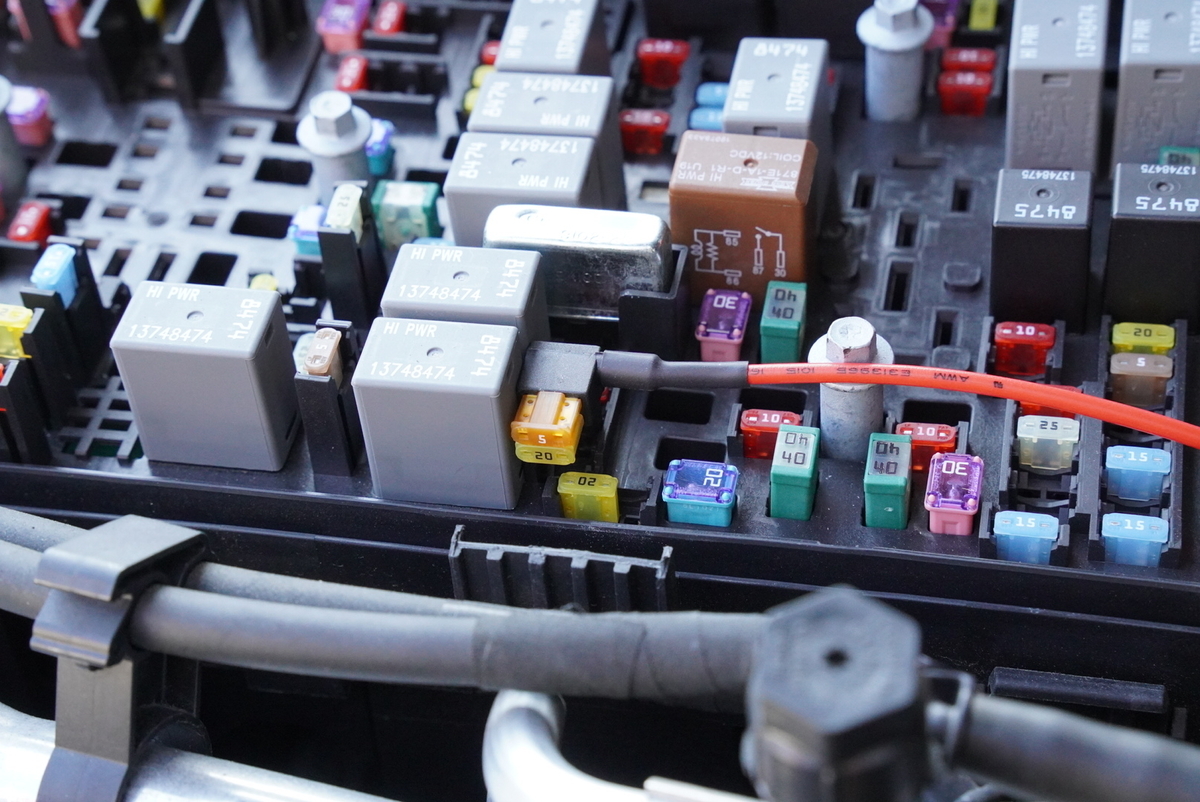

付属されてる5のヒューズ、



そしてF52の「20」のヒューズをさして、

f:id:djrkmrym:20220125094529j:plain

f:id:djrkmrym:20220125094543j:plain

f:id:djrkmrym:20220125094556j:plain

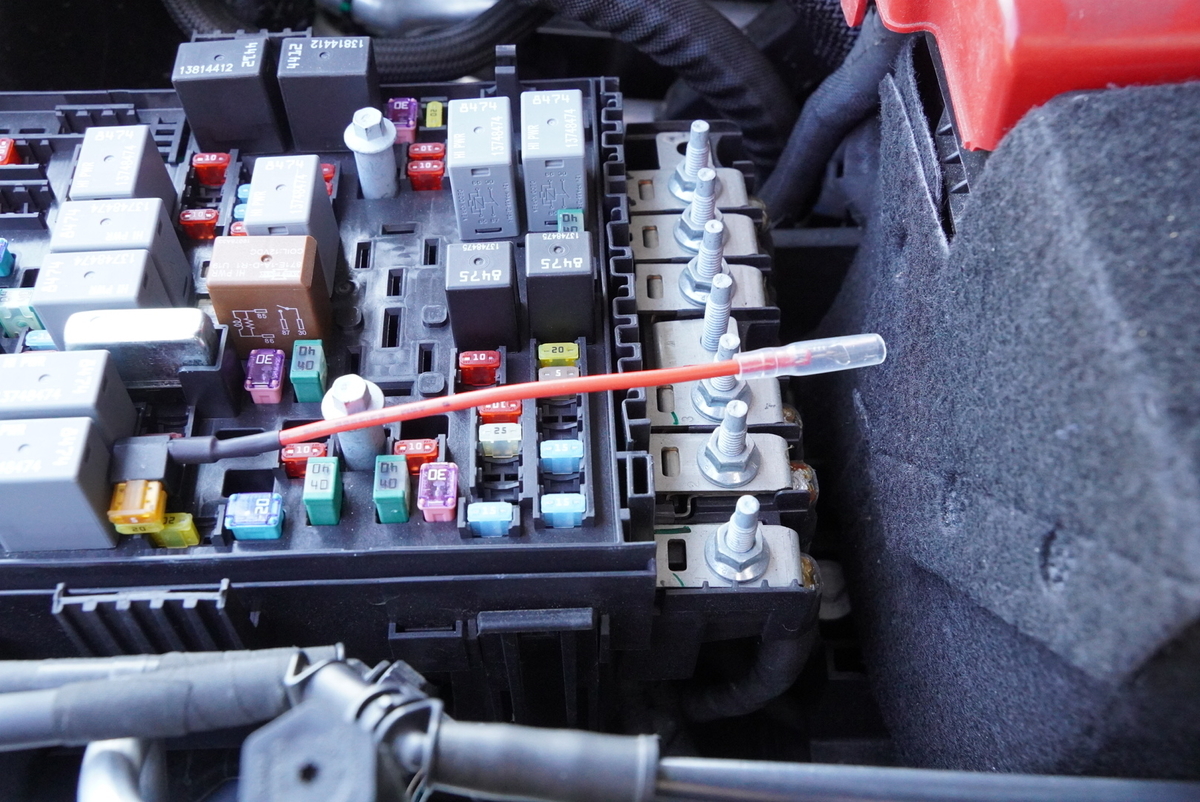

F52にイン。

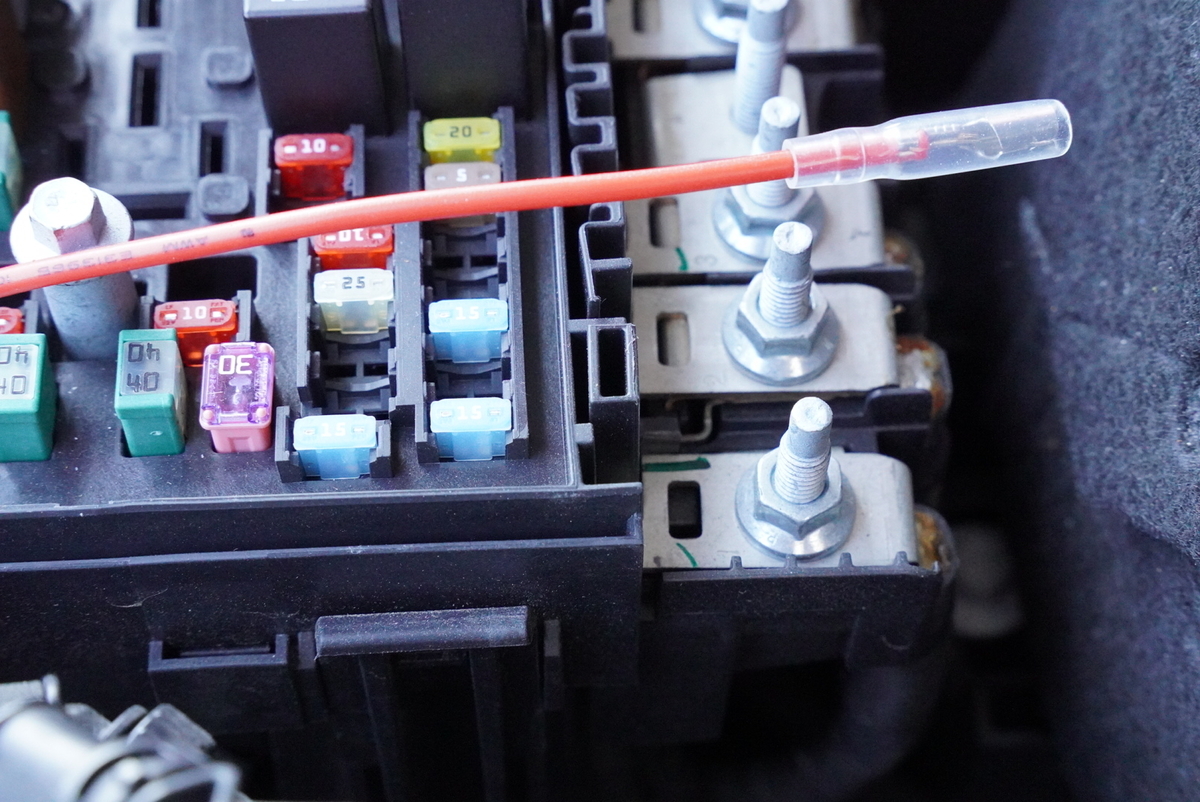

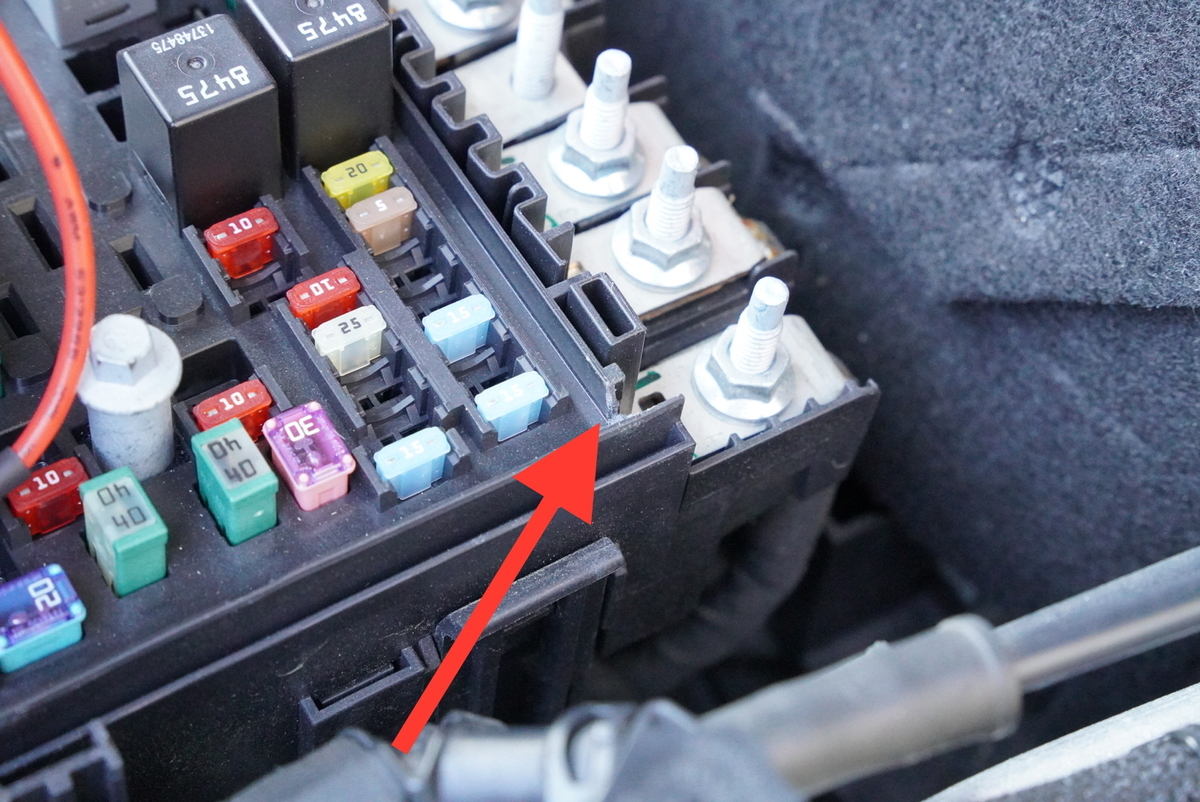

ヒューズボックスを閉めると配線の通り道がなくなってしまうので、

f:id:djrkmrym:20220125094613j:plain

f:id:djrkmrym:20220125094631j:plain

ここをニッパーで切り、通り道を確保しました。



電源取り出しコードには元々ギボシ端子がついてるので、

f:id:djrkmrym:20220125094613j:plain

あとは、配線をつなげるだけです。





はい、では本題に・・・



DIODE DYNAMICS HD HALO

内容物、説明書

今回購入したのはDIODE DYNAMICSのイカリング。

f:id:djrkmrym:20220125093852j:plain








この投稿をInstagramで見る












てつや(@_t_e_t_s_u)がシェアした投稿



テツさんが買うって言ったので、「え・・・じゃぁついでに一緒にお願いします」というわけで一緒に買ってもらいました。



海外からの取り寄せで送料まとめれるのと、めちゃくちゃ興味あるわけではなかったのでこのままだと自分では買うことないだろうなーと思って、お願いしましたw



USAmazonやクアドラテックなんかで販売されています。

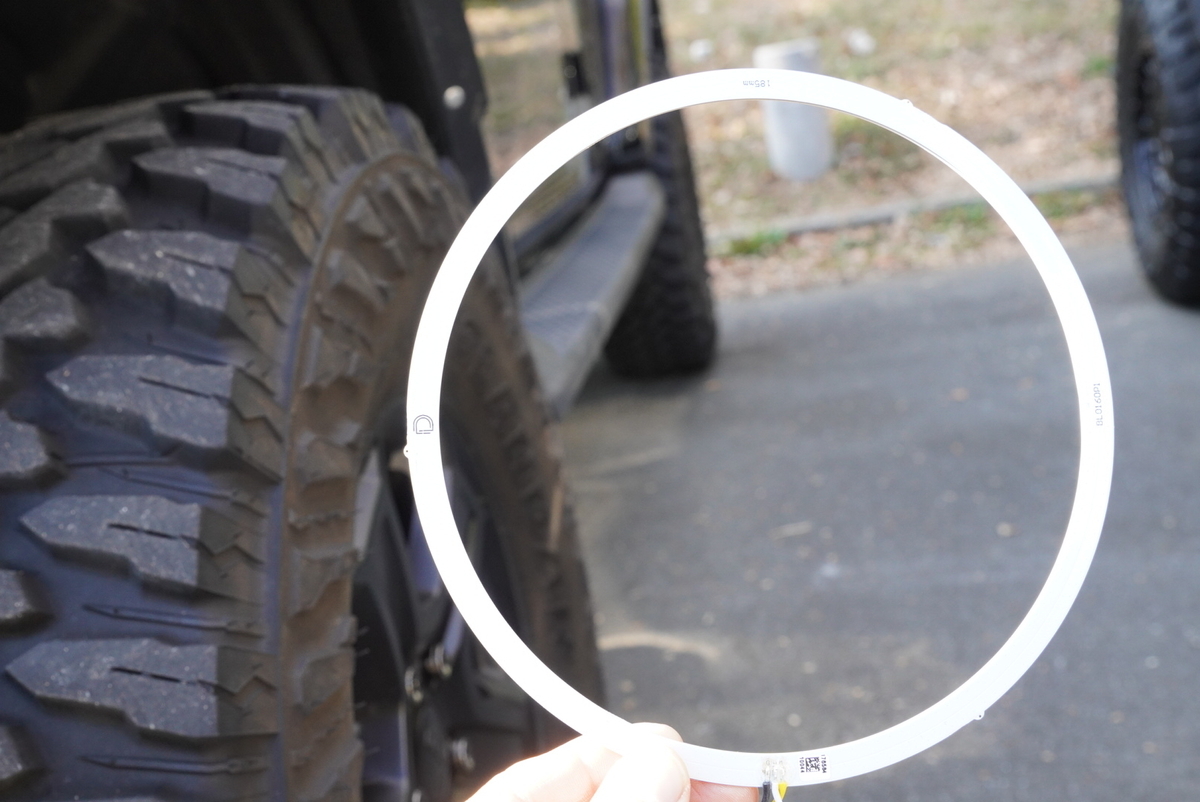

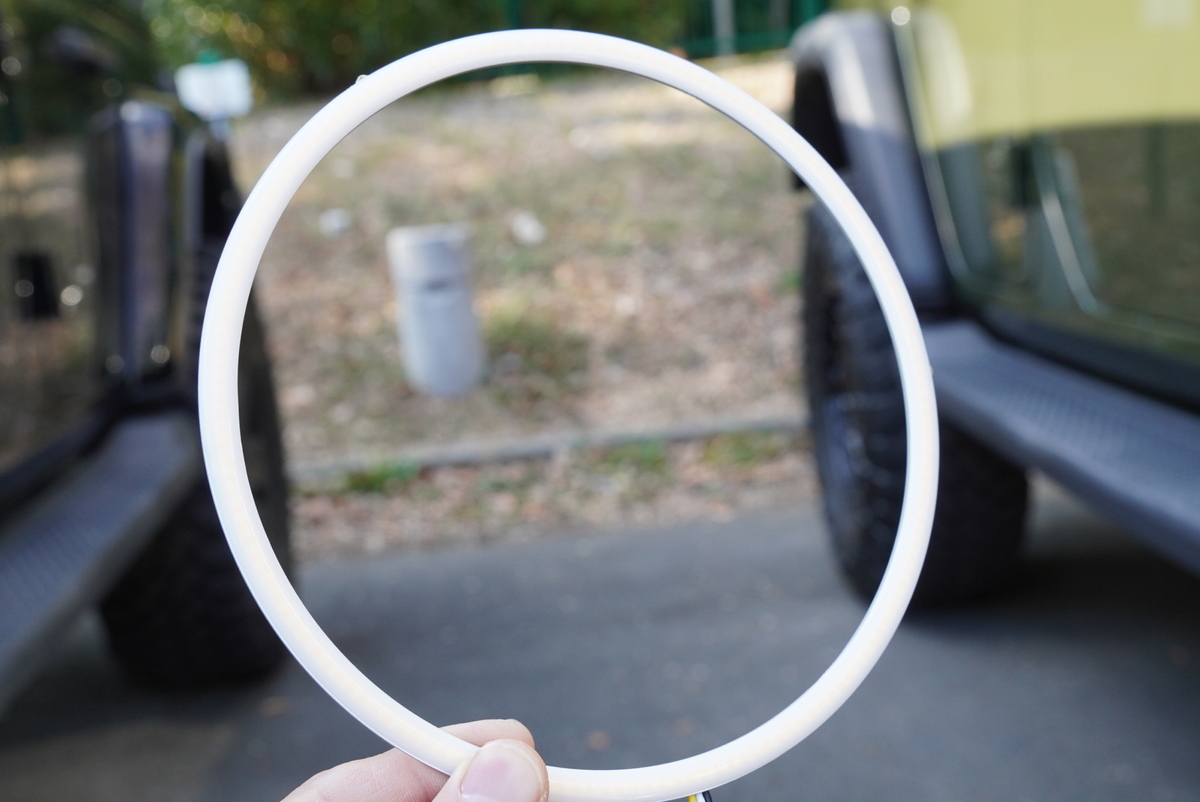

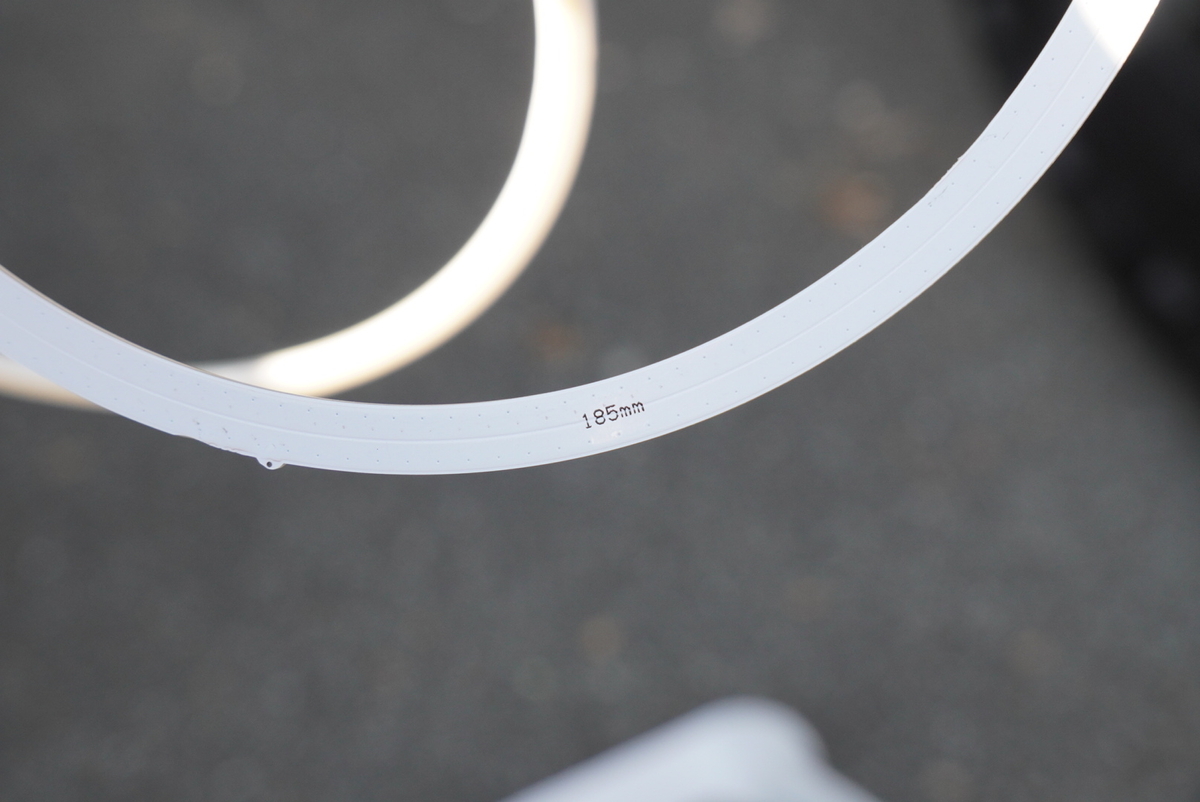

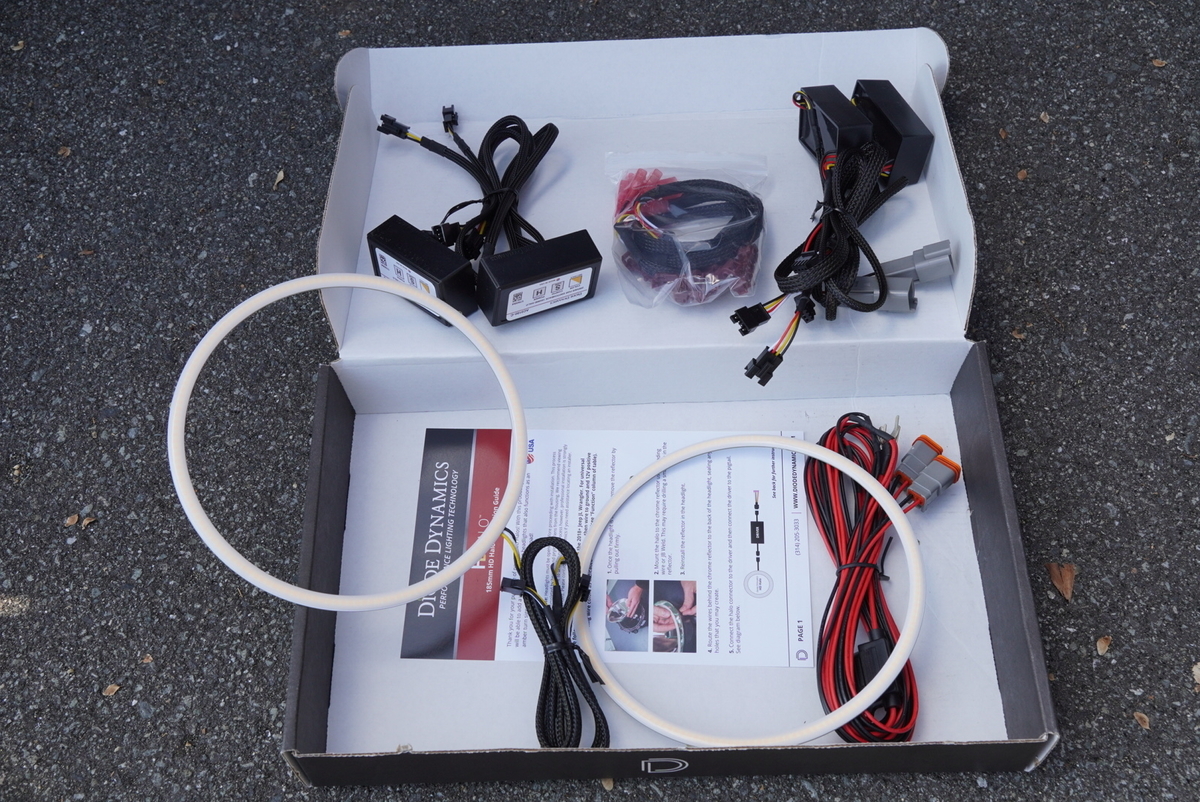

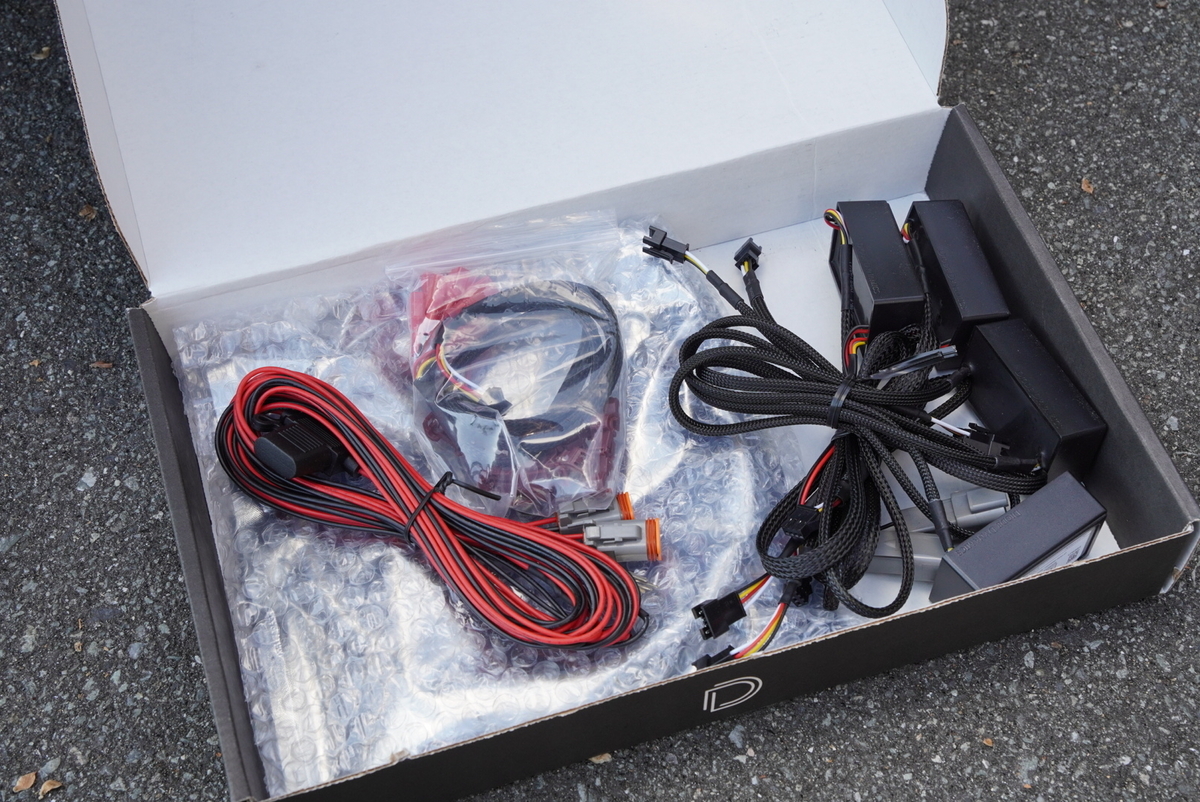

▼内容物

f:id:djrkmrym:20220125093911j:plain

f:id:djrkmrym:20220125093932j:plain

f:id:djrkmrym:20220125093950j:plain

f:id:djrkmrym:20220125094004j:plain

f:id:djrkmrym:20220125094018j:plain

配線類は広げてもっとじっくり撮りたかったんですが、気付いたらテツさんがもうすでにつないでたので、他に写真撮れてません・・・



クレームはテツさんまで。

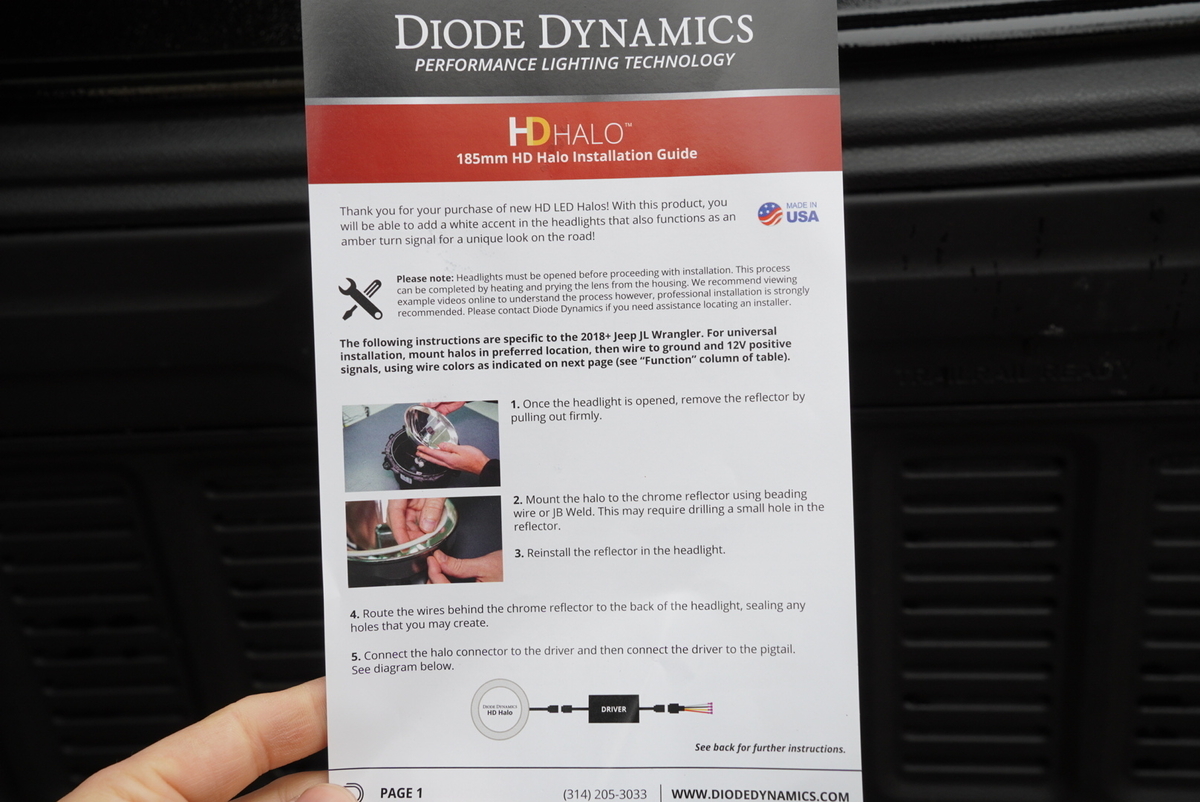

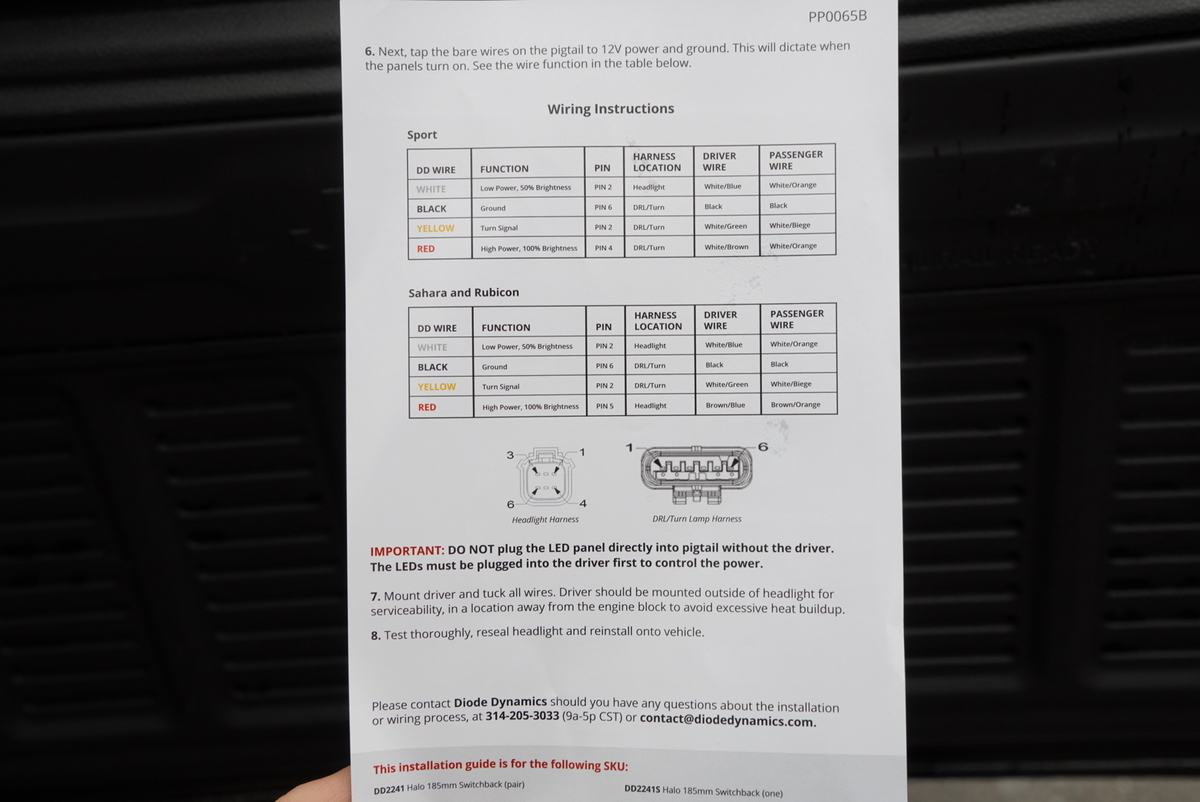

▼説明書

f:id:djrkmrym:20220125104148j:plain

f:id:djrkmrym:20220125104210j:plain
f:id:djrkmrym:20220125104219j:plain
タップで拡大可

f:id:djrkmrym:20220125104159j:plain

f:id:djrkmrym:20220125104249j:plain
f:id:djrkmrym:20220125104259j:plain

ヘッドライト殻割りして中に装着するのが本来の使い方なのかもしれませんが、日本仕様ということで外付けで。



耐久性はわかりませんが、まぁやってる人がいるので大丈夫でしょう。



配線の接続方法

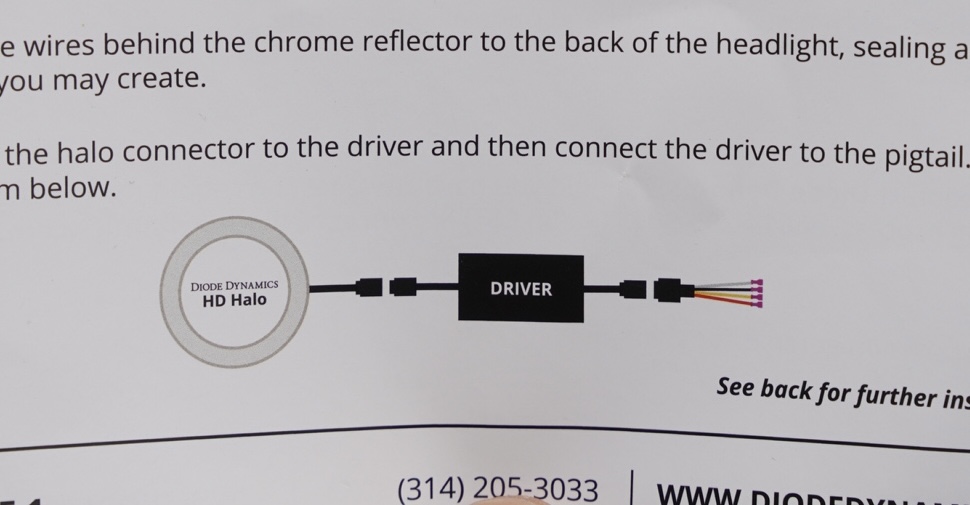

付属説明書で見ると・・・

f:id:djrkmrym:20220125104340j:plain

f:id:djrkmrym:20220125105039j:plain

付属の説明書には1/2/3の配線だけを使った方法が記載されており、各配線はカプラーでつなぐだけ、

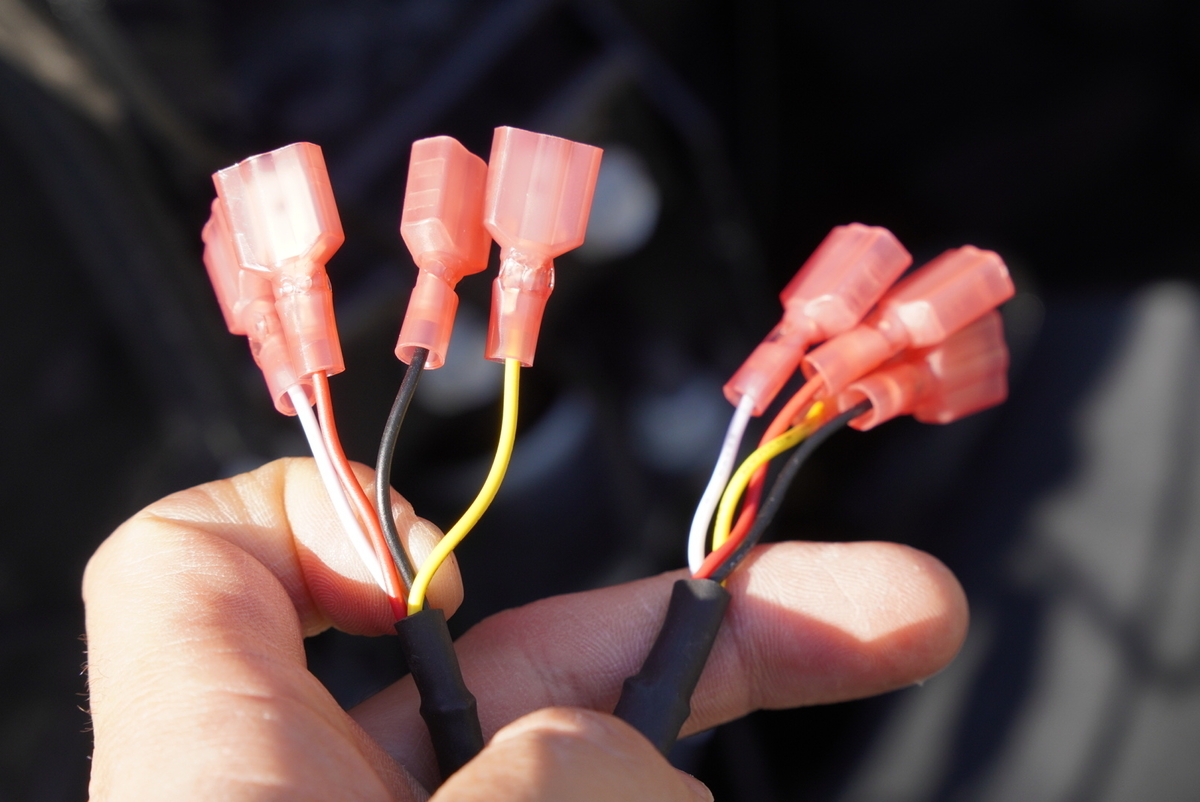

3の配線は白/赤/黒/黄の4本に分岐されており、

f:id:djrkmrym:20220125122951j:plain

両側分

白が光量50%、黒がアース、黄がウインカー、赤が光量100%となっており、それぞれの配線をつなぐだけとなっています。



f:id:djrkmrym:20220125104259j:plain

説明書につなぐ線の色も書いてますが、実際に全て確認していないので、説明書と同じかどうかはわかりません。



→実際に実車で調べましたが、説明書とは違う色もあったので、また下記記事内にて記載しています。



最初に試した配線方法

自分はACCアクセサリー電源(エンジンON)で光量100%、ライト点灯で光量50%になるようにして、ウインカーには連動させずに、常時白色で光るようにしました。



そして付属の説明書に記載されてる配線方法ではなく、メーカーHPに記載されている1~5全ての配線を使用する接続方法にしました。

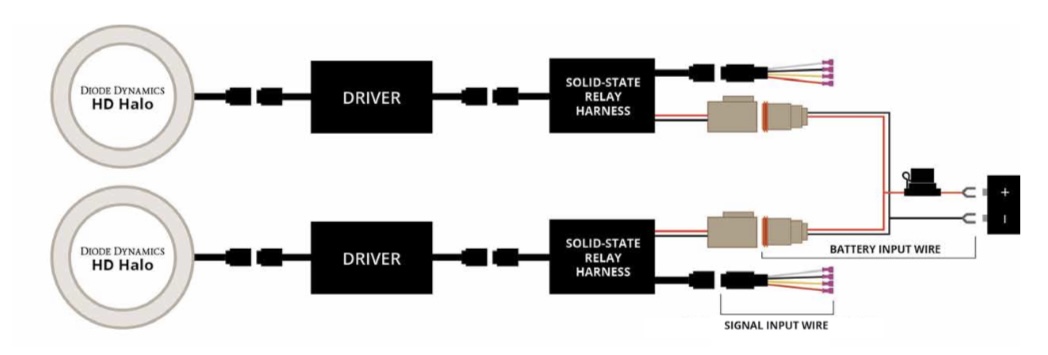

f:id:djrkmrym:20220125155156j:plain

メーカーHPより

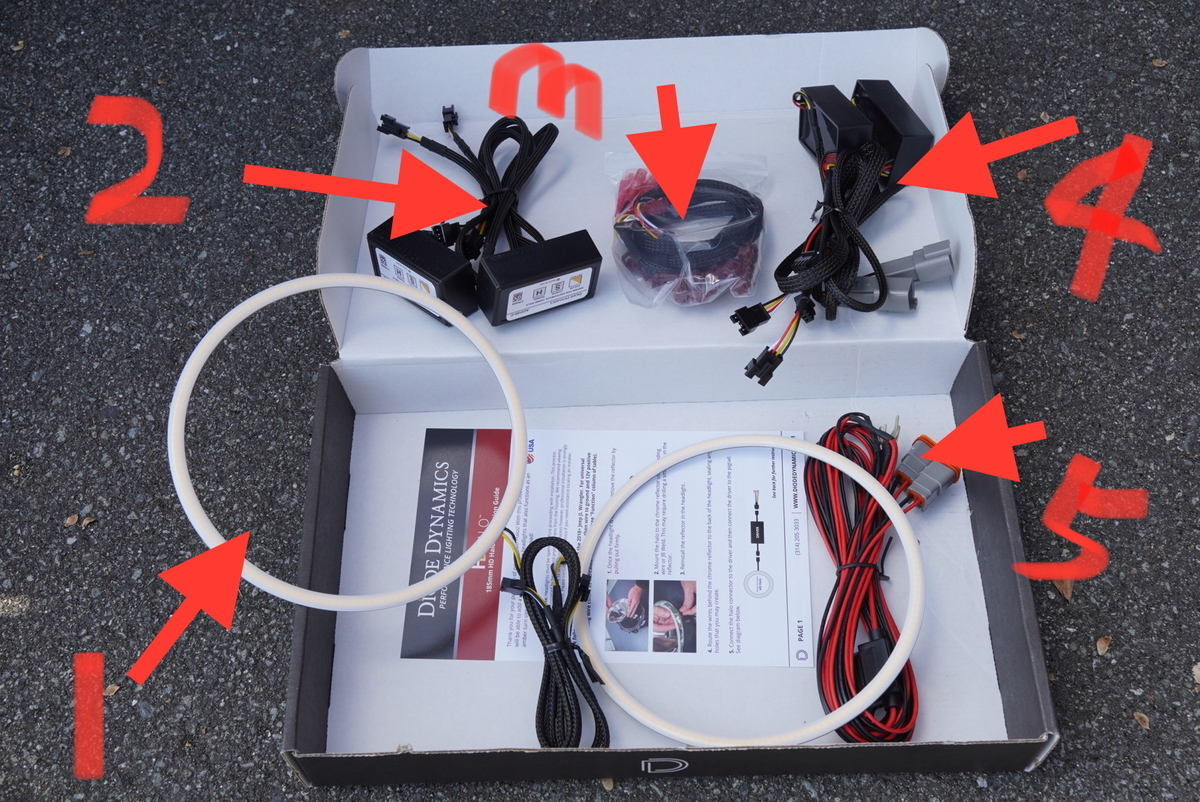

イカリング本体が1、DRIVERが2、SOLID STATE RELAY HARNESSが4、リレーハーネスから出てる4本に分かれている配線が3、バッテリーにつなぐ配線が5です。



(後日、付属説明書と同じ3つの配線だけ使用した接続方法に変更しており、そちらの方が簡単です。次の項目に追記記載しています。)

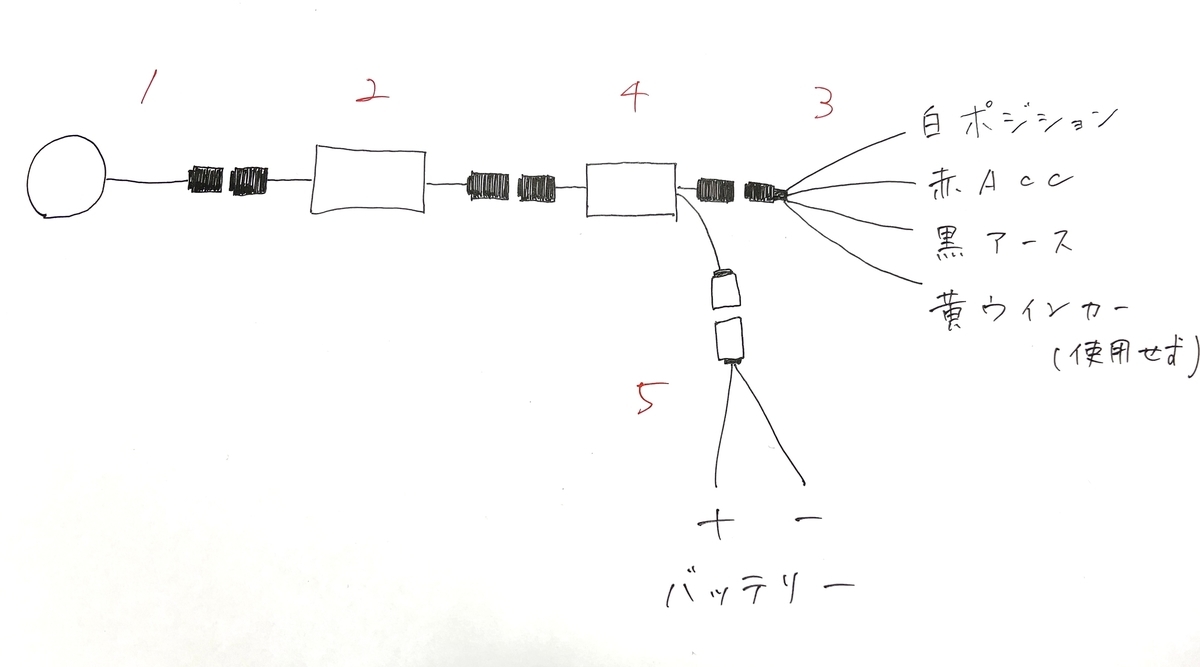

別に書かなくてもいいのですが、自分でも絵描いてみました・・・せっかくなので載せておきますw



まずは片側。

f:id:djrkmrym:20220126095432j:plain

絵心がないのはわかっています・・・

↑友人たちからクレームの嵐です、すいません・・・笑。



箱から出した状態でつなげるとこうなりますね。



これを左右両側という感じですが、ちょっと加工します。

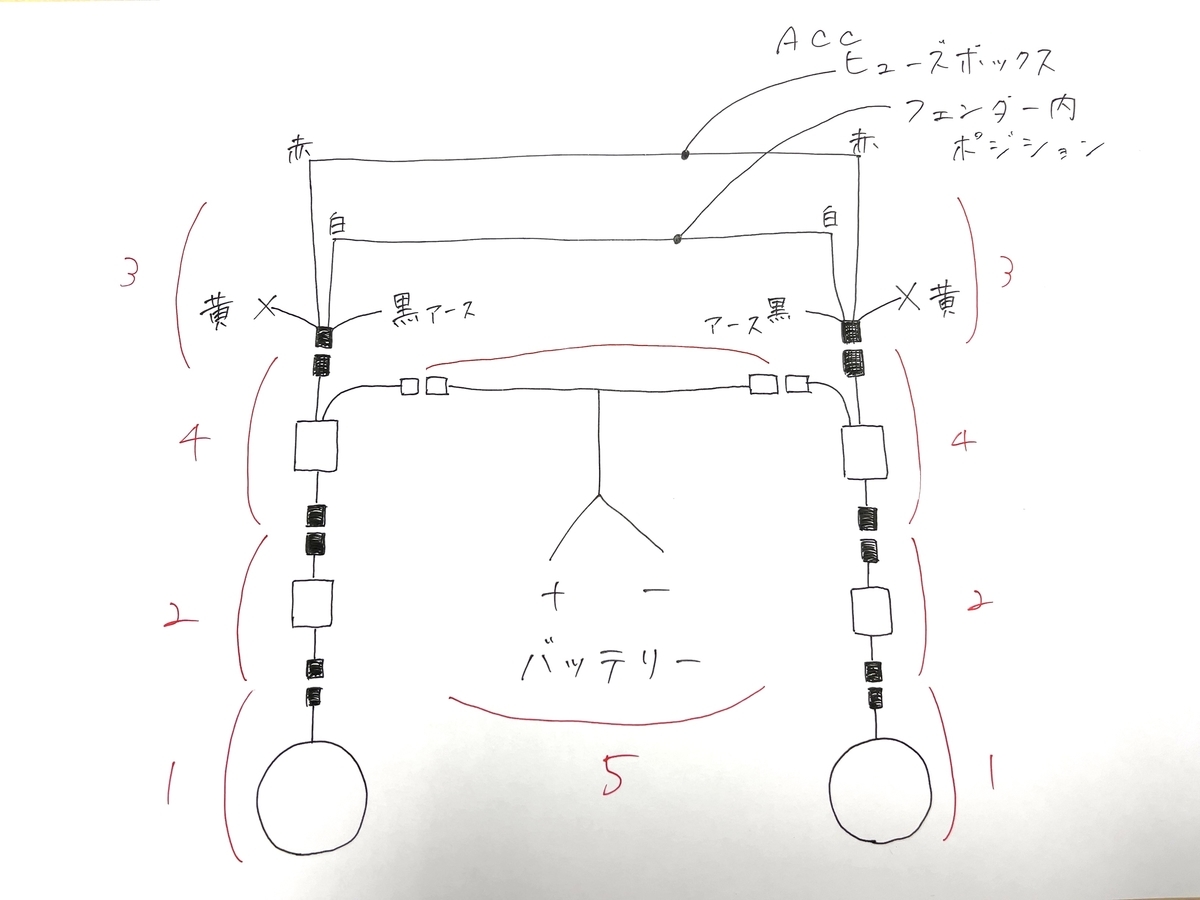

両側の配線図にするとこんな感じ。

f:id:djrkmrym:20220126095442j:plain

絵心がないのは十分わかっています・・・

1~5の配線は全部カプラーオンなので箱を開けてすぐに接続できる状態で、



5のバッテリーへつなぐ配線も、左右カプラーでつなげれて、バッテリーまで持っていけるように長さもばっちり確保されています。



3の配線ですが、

f:id:djrkmrym:20220125122951j:plain

3の配線

白が光量50%、赤が光量100%、黒がアース、黄色がウインカーで、



運転席側、助手席側で、各インナーフェンダーをめくったところにあるデイライト部分の各配線につなげればいいのですが、



自分の場合は、助手席側のみインナーフェンダーをめくって作業したので、白と赤に関しては配線を加工して助手席側まで延長しています。





・黄色はウインカー配線で、接続しないので、絶縁テープでぐるぐる巻きにしておきました。



▼絶縁テープ



・黒色のボディアース配線は、クワ型端子に変えて、左右ヘッドライト付近にある車体金属に接触しているボルトに接続しました。



▼クワ型端子



・光量50%の白色配線は、ギボシ端子に変えて、運転席側から助手席側まで配線を延長し、助手席側の白色配線と1本にまとめて、インナーフェンダー部にあるポジションライト配線と接続しました。



▼ギボシ端子



▼配線コード

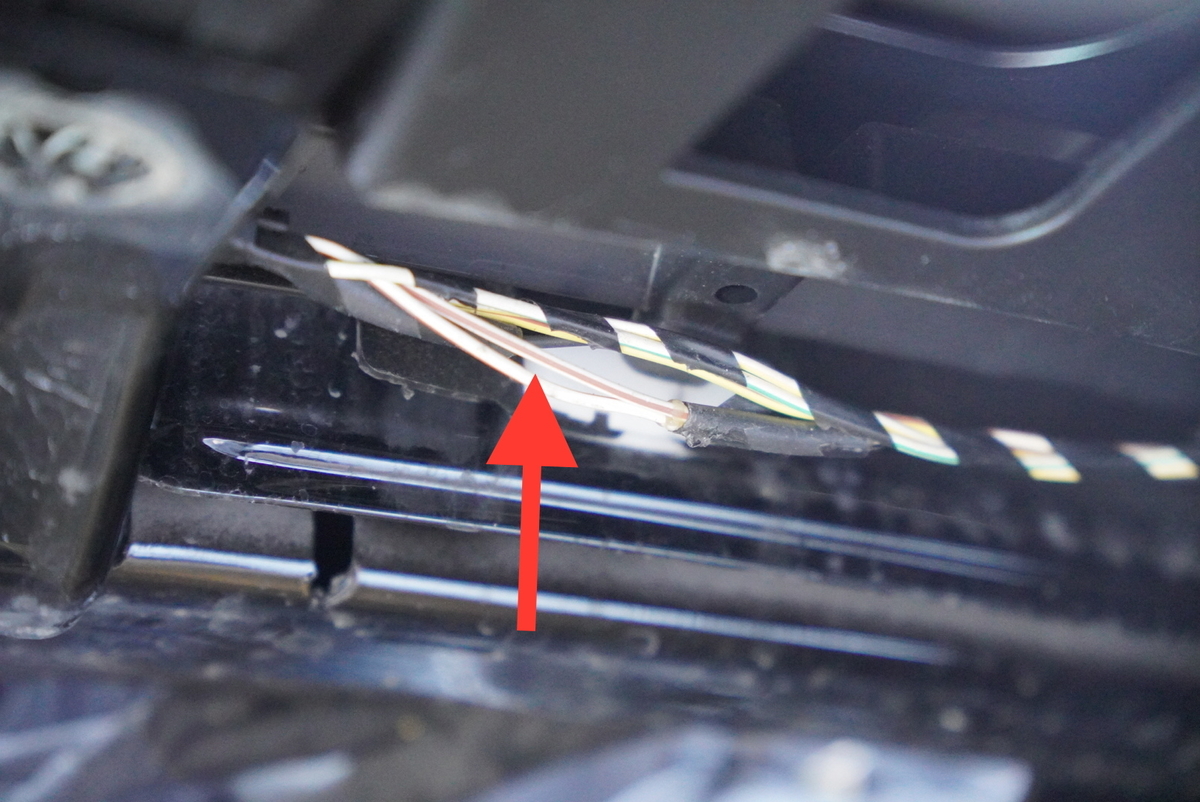

▼助手席側インナーフェンダー部ポジションライト配線

f:id:djrkmrym:20220125105158j:plain

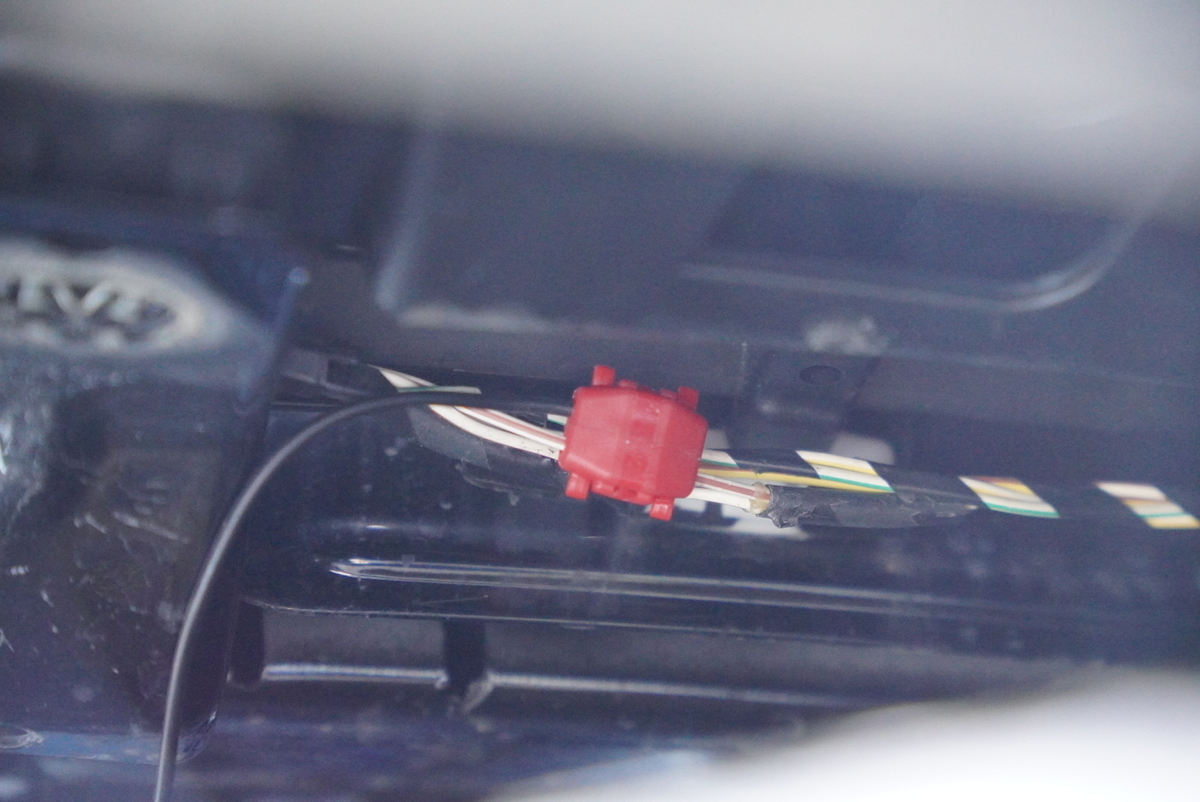

白配線に茶色

f:id:djrkmrym:20220125105217j:plain

赤色の配線がなくなってしまったので、黒配線を使い、配線コネクタで接続してます。



▼配線コネクタ

配線は、ボンネットヘッドライト裏付近~インナーフェンダー部に通していますが、距離も近いのですぐにわかると思います。



配線通しなんかがあると便利ですね。



・光量100%の赤色は、白配線と同じくギボシ端子に変えて、運転席から助手席側まで延長し、助手席側の赤色配線と1本にまとめて、ヒューズボックス内からとったACC配線につなげています。

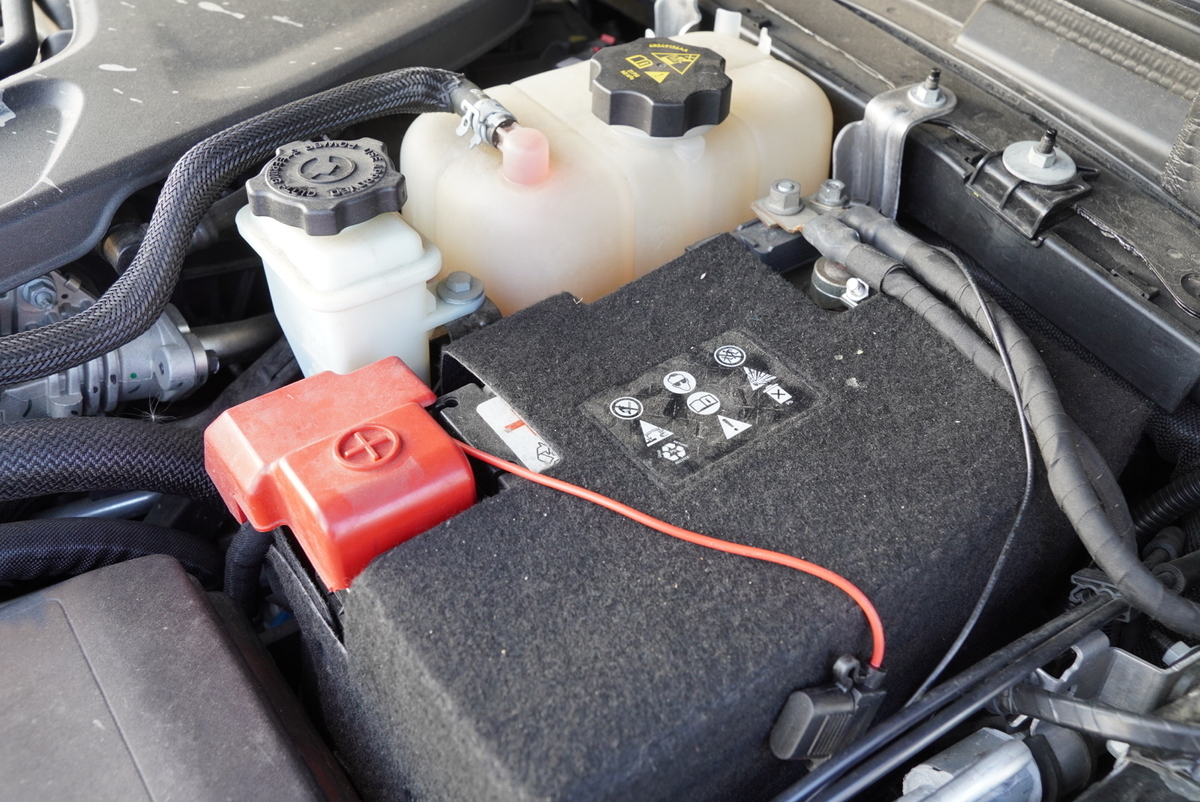

さて、あとは5の配線をバッテリーにつなげば配線は完成です。

f:id:djrkmrym:20220125105415j:plain

f:id:djrkmrym:20220125105426j:plain

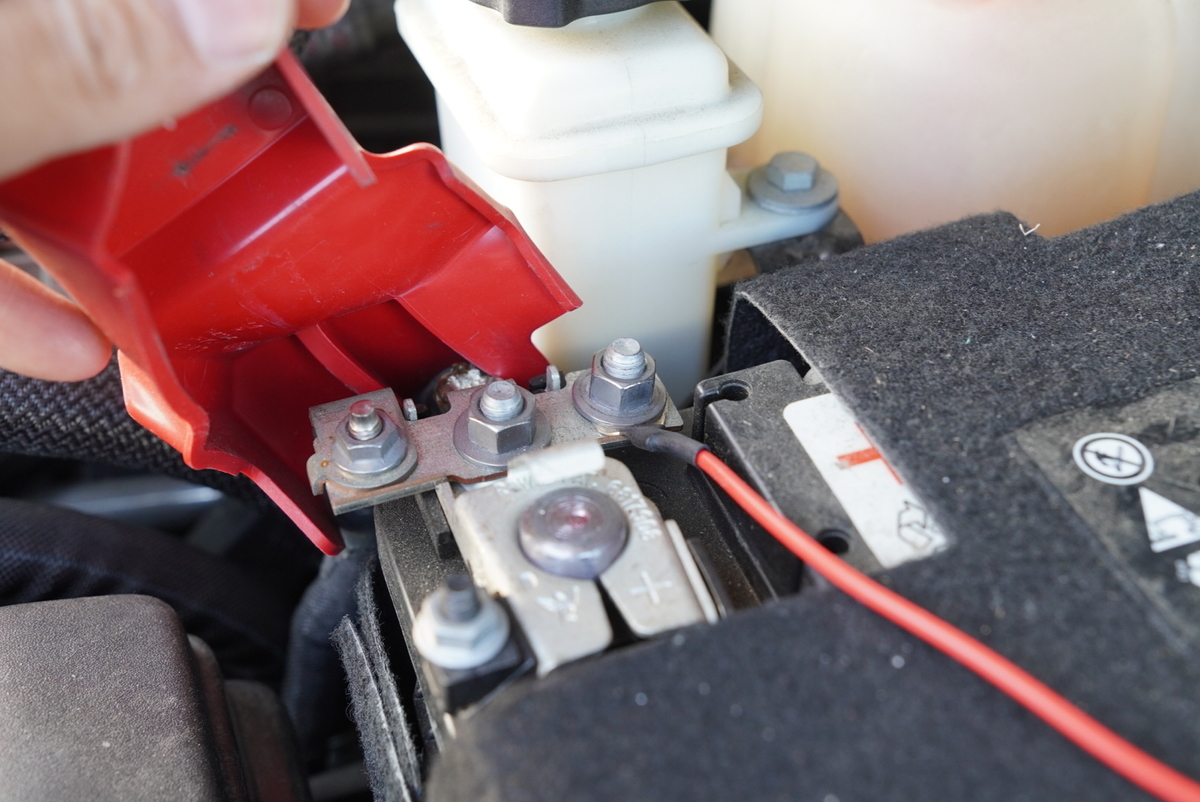

プラス

f:id:djrkmrym:20220125105441j:plain

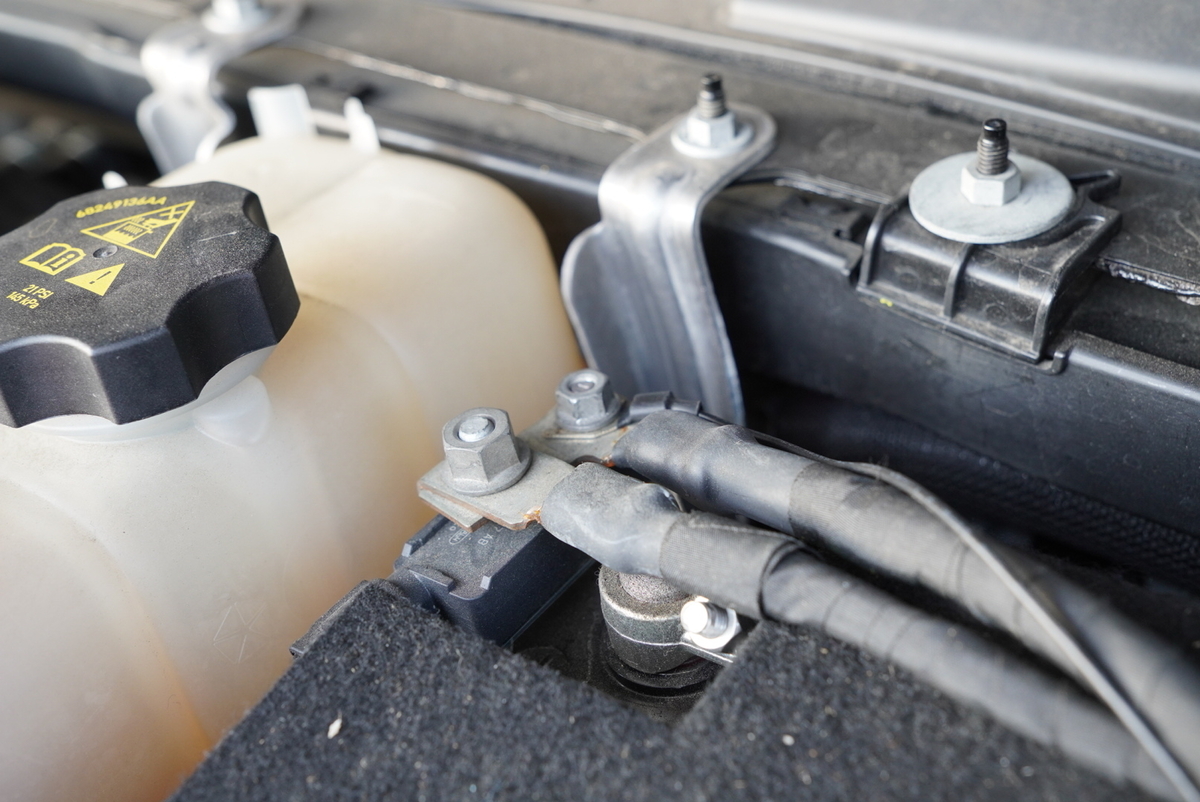

マイナス

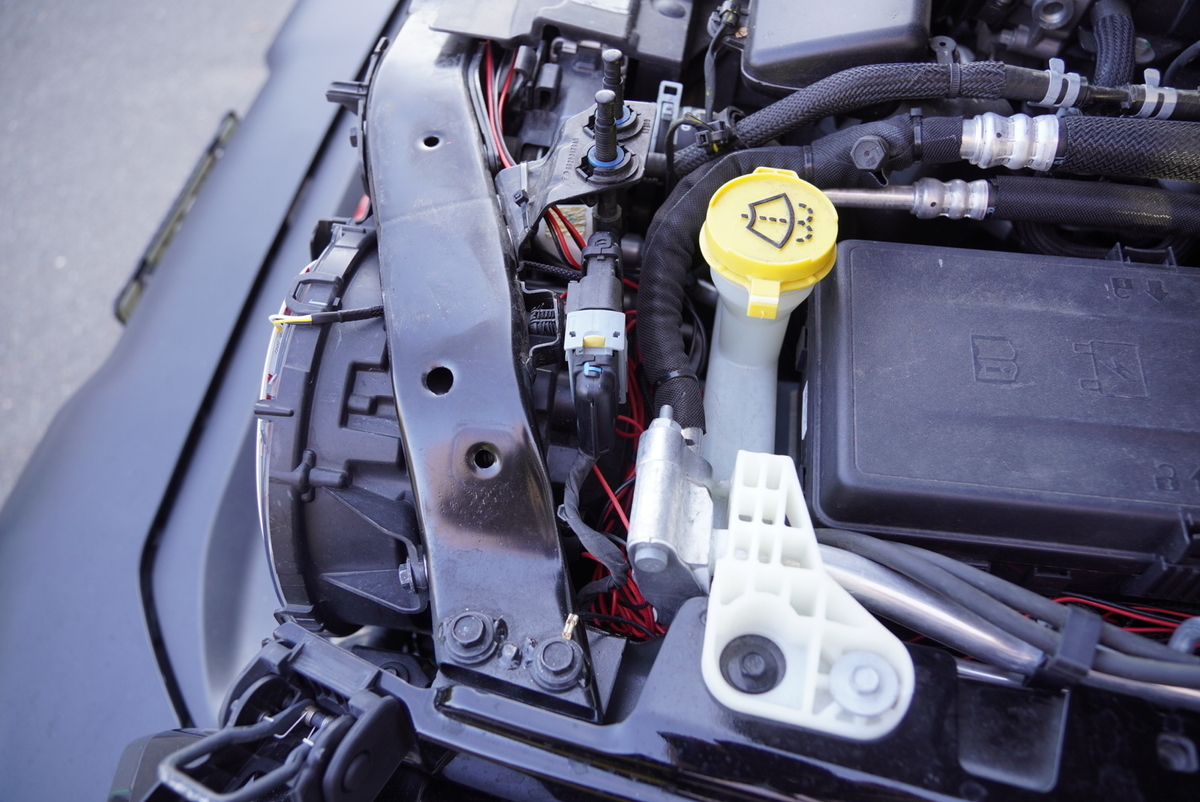

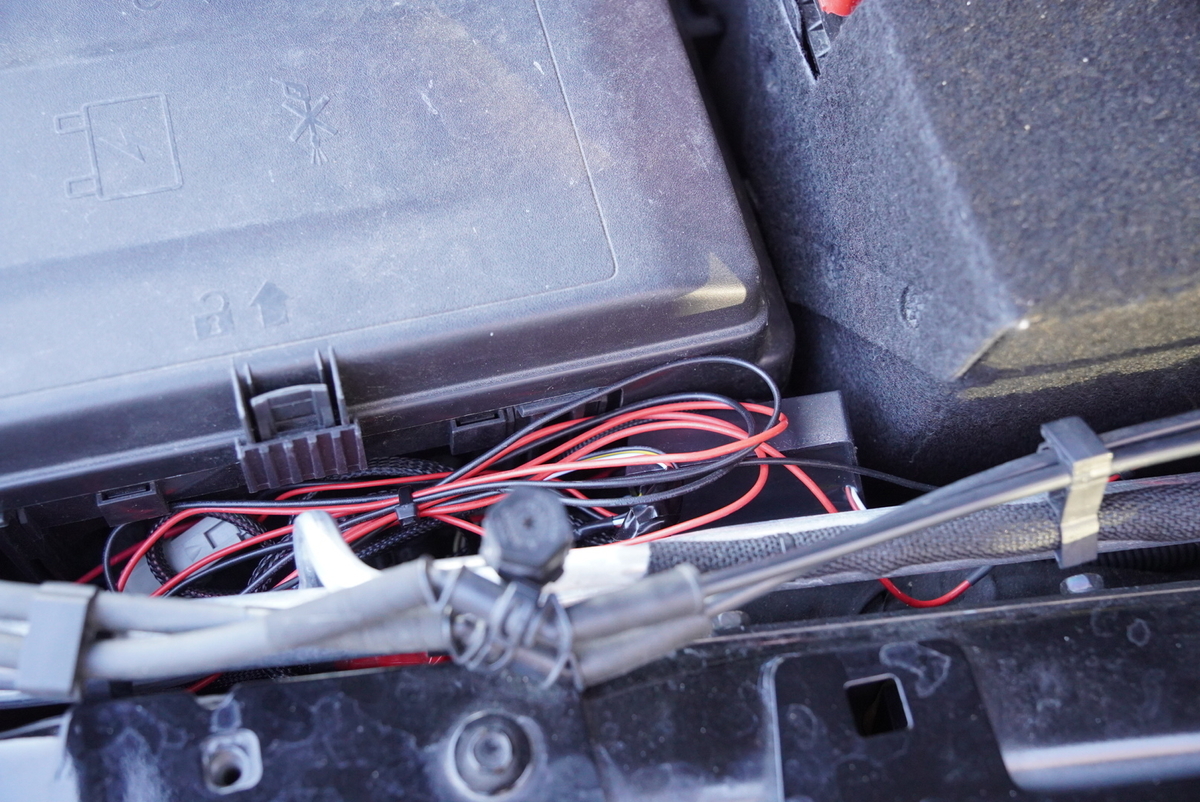

配線ですが、当日時間がなかったので、とりあえず適当にまとめています。



とりあえず・・・

f:id:djrkmrym:20220125105304j:plain

f:id:djrkmrym:20220125105248j:plain

f:id:djrkmrym:20220125105334j:plain

f:id:djrkmrym:20220125105318j:plain

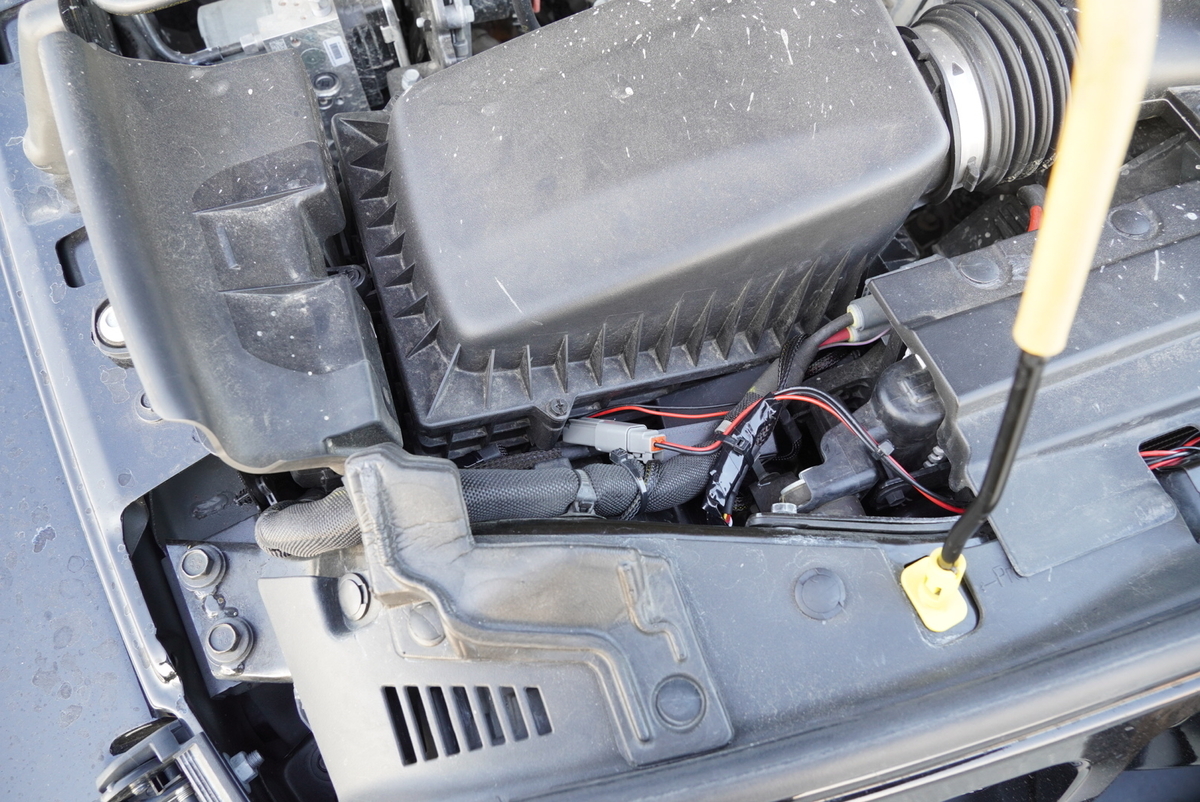

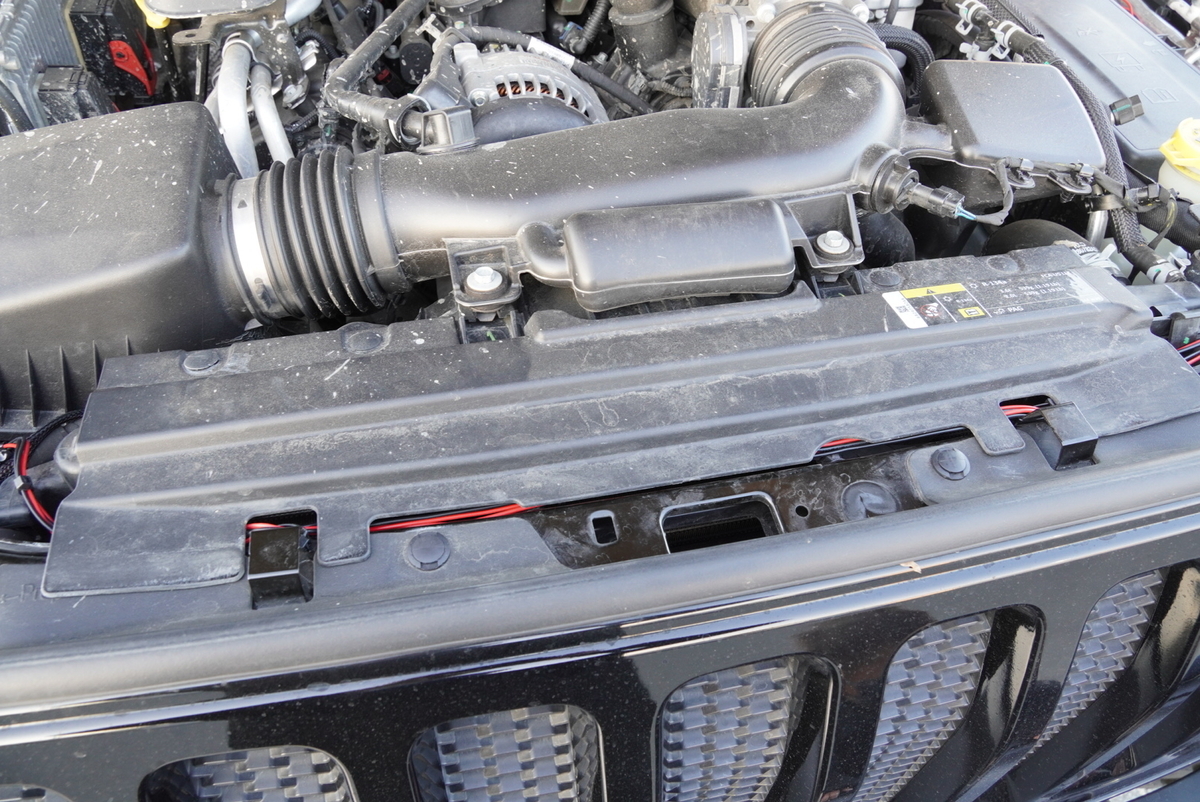

運転席側から助手席側への配線はここを通していますが、また配線チューブでもつけてきれいにまとめる予定です。



▼配線チューブ



追記:配線を簡易ver.に変更

1/2/3の配線

簡易ver.と書いてますが、1~5の配線全てを使っていたのを、付属説明書のように、

f:id:djrkmrym:20220125104340j:plain

f:id:djrkmrym:20220125105039j:plain

1/2/3のみを使用した接続方法に変更しました。



結果、配線を減らしても同じようにできましたが、素人の僕には4と5がなんだったのかわかりません・・・スポーツのハロゲンをLED化するためのリレーかな?



まぁ僕の頭では考えても答えが出てこないので、気にしないでおきます。

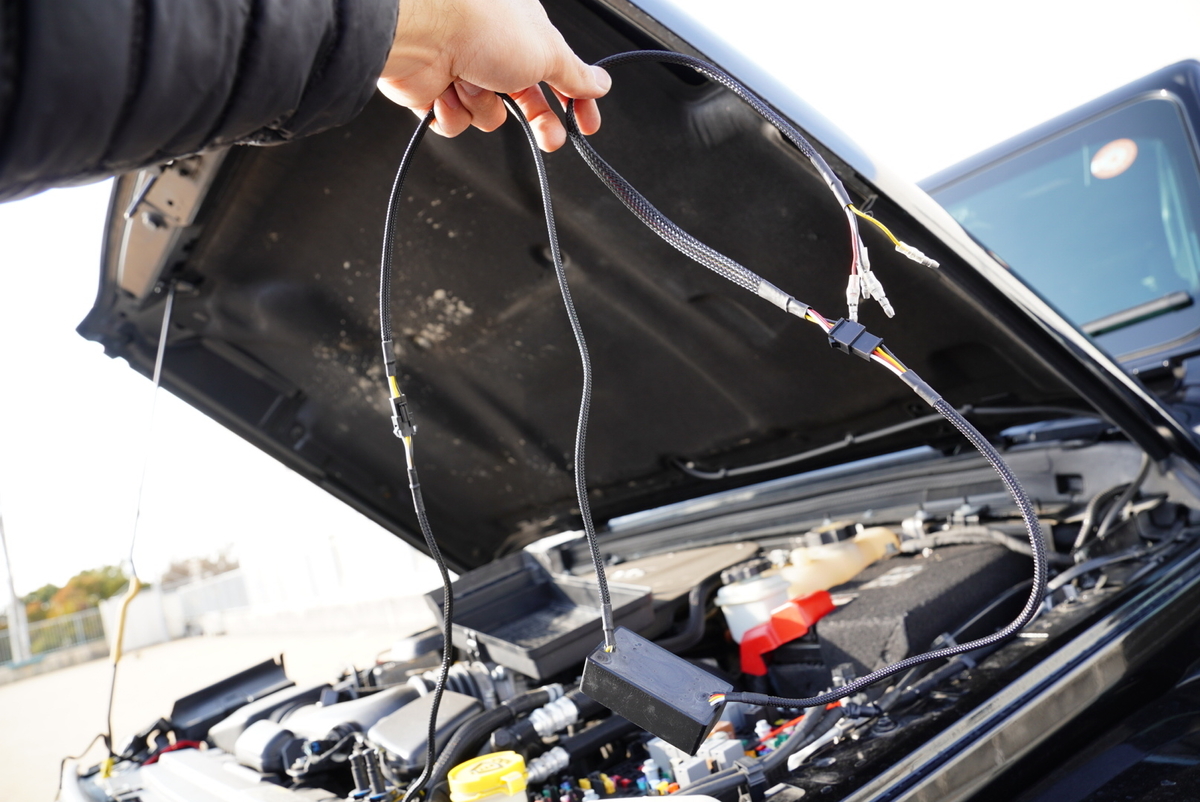

使う配線はこれだけ。

f:id:djrkmrym:20220131101705j:plain

助手席側

イカリング本体から出ている配線1、黒いボックスがついてるのが配線2、先っぽの配線が3、この3つです。



何回も書きますが、3の配線は白/赤/黒/黄の4本に分岐されており、

f:id:djrkmrym:20220125122951j:plain

両側分

白が光量50%、黒がアース、黄がウインカー、赤が光量100%となっており、それぞれの配線を両側インナーフェンダー内の配線とつなぐだけとなっております。

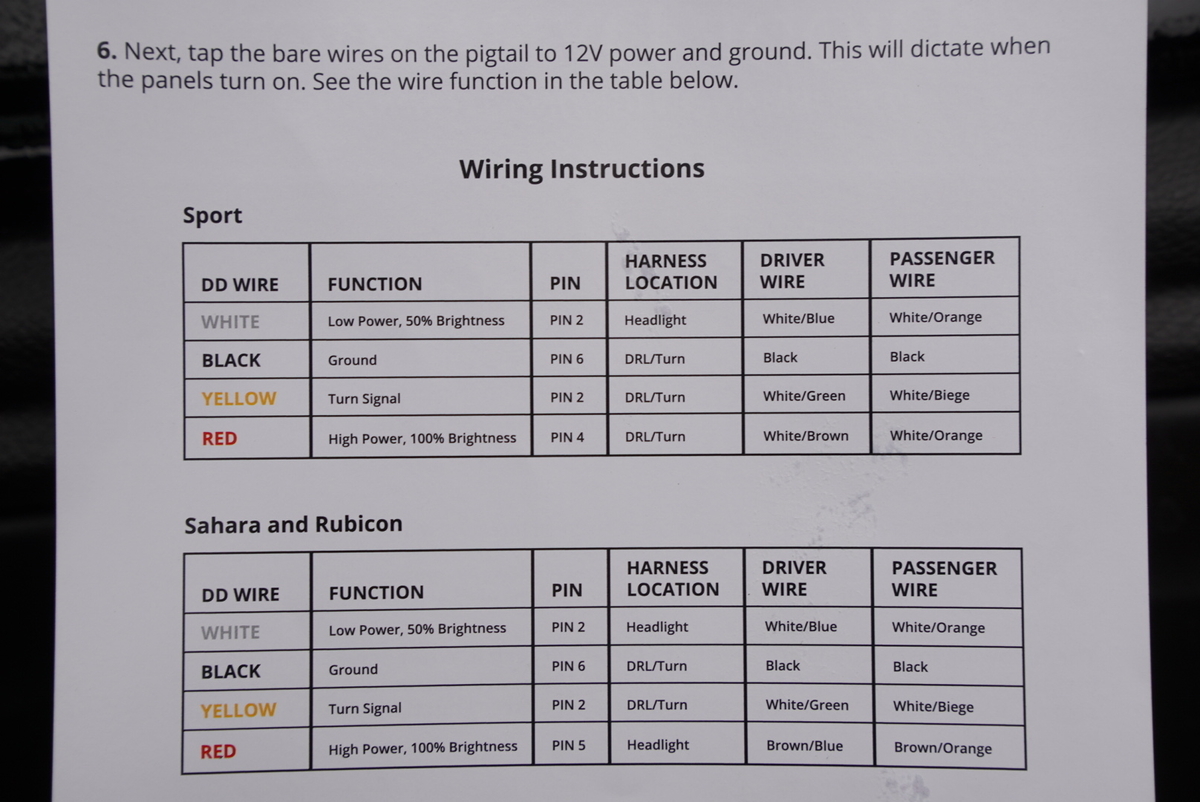

つなぐ配線は説明書に書いてますが、

f:id:djrkmrym:20220125104239j:plain

実車と比べると色が違う部分もありました。



つなぐパターンとしては、以前と同じく、ACCアクセサリー電源(エンジンON)で光量100%、ライト点灯で光量50%、



そして今回はウインカー連動もつないでみて、ボンネットを開けたらすぐにオンオフ切り替えできるように加工しました。



↑ウインカー連動も見てみたかったのと、おそらくすぐやめるだろうなと思ったので。



というわけで、まずは両側インナーフェンダー部から配線探しです。

f:id:djrkmrym:20220131101445j:plain

説明書によると運転席側/助手席側で配線の色が違うとのことですが、自分の車の配線の色は運転席側も助手席側も共通でした。

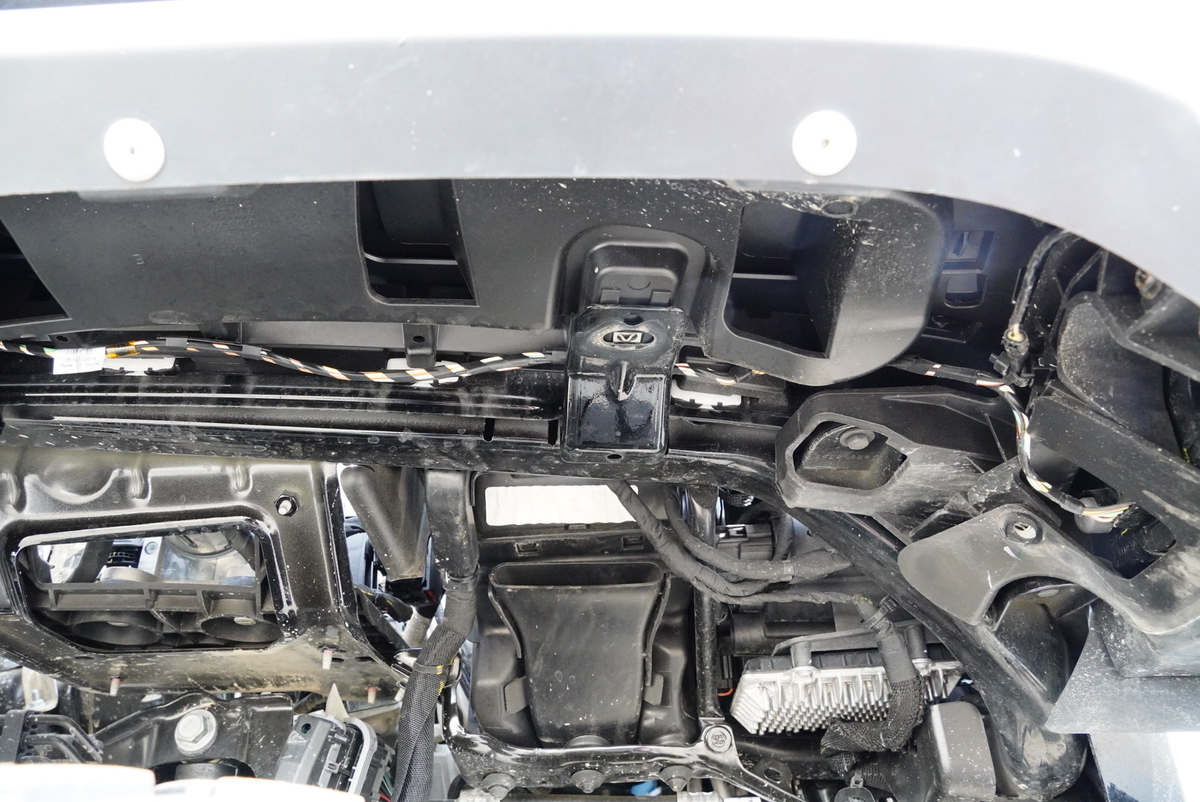

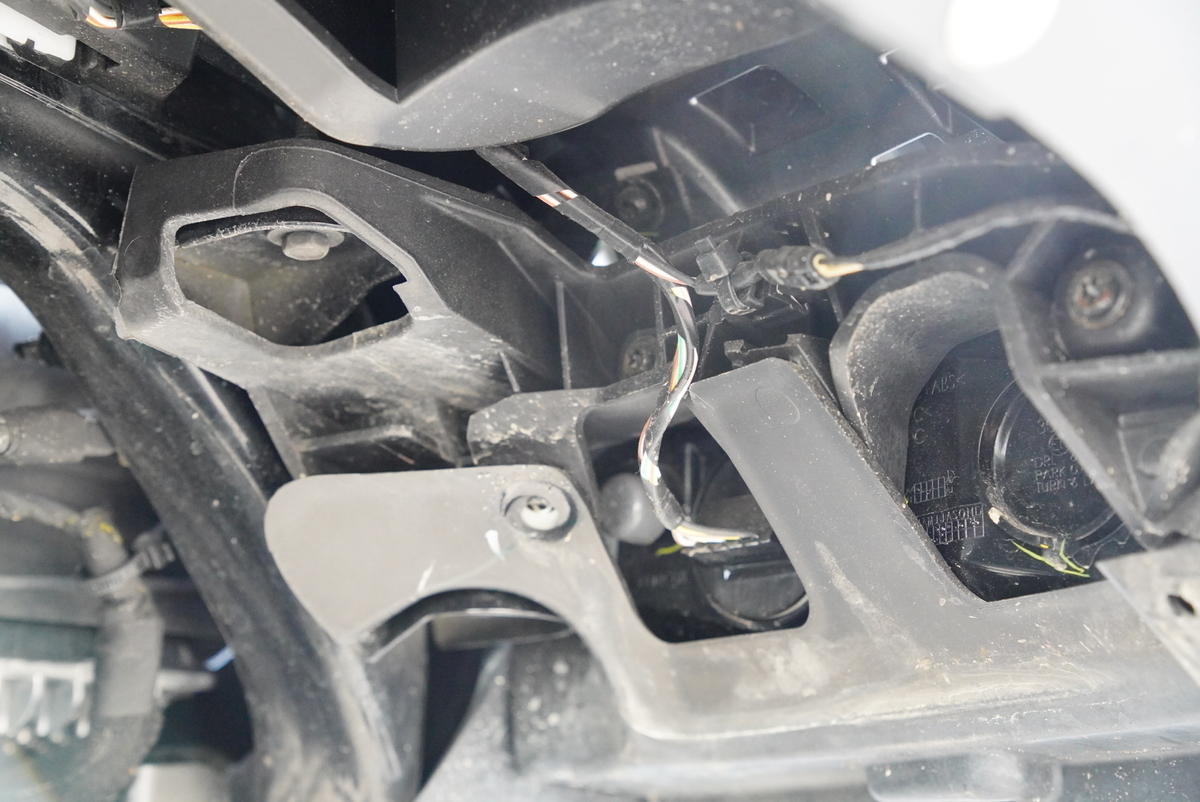

↓黒いビニールテープでぐるぐる巻きにされてるのがデイライト部、サイドマーカーの配線で、デイライト部分につながっている5本の線と接続します。

f:id:djrkmrym:20220131101458j:plain

f:id:djrkmrym:20220131101512j:plain

デイライトとサイドマーカーに分岐

f:id:djrkmrym:20220131101626j:plain

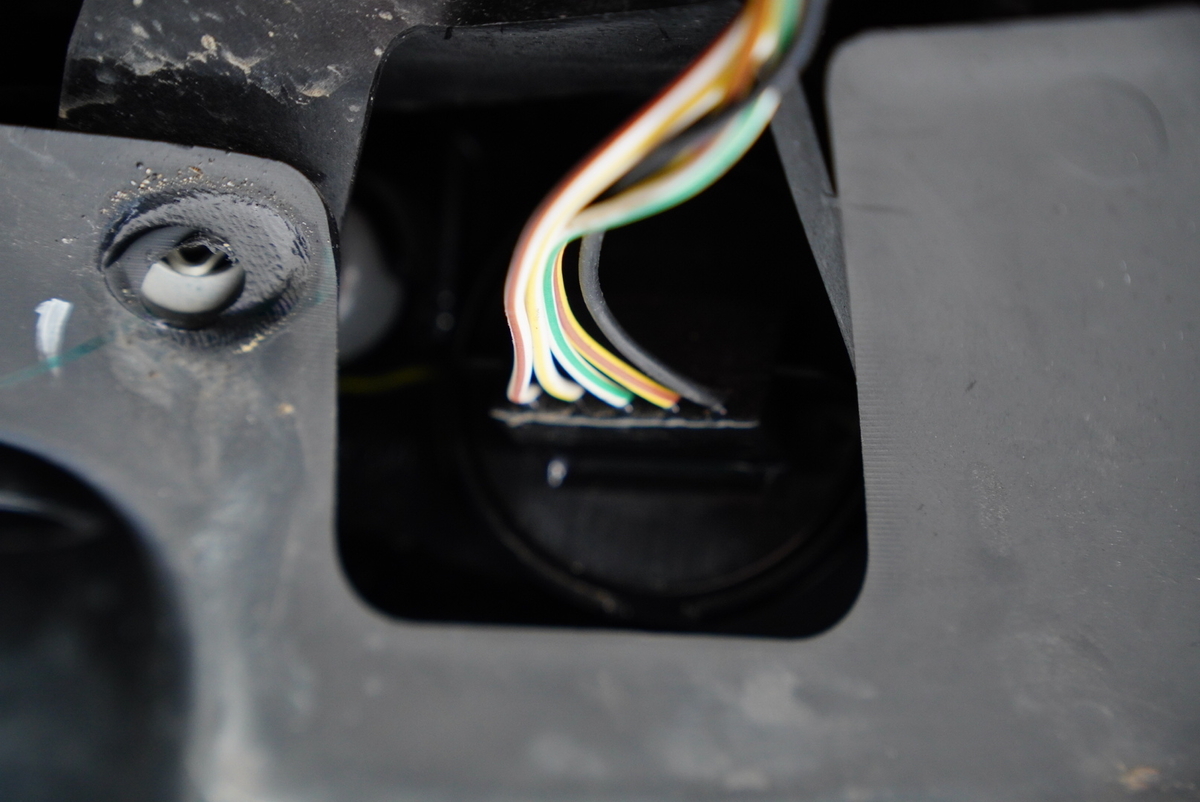

デイライト部につながっているこの5本の線、左から【白/茶】【白/黄】【白/緑】【黄/茶】【黒】。

・【白/茶】→ポジションライト

・【白/黄】→デイライト

・【白/緑】→ウインカー

・【黄/茶】→ACCアクセサリーで反応したんですが、超微電流・・・なにこれ?

・【黒】→アース

なので、3の配線の4つの分岐配線、光量50%の白を【白/茶】、ウインカーの黄を【白/緑】、アースの黒を【黒】、光量100%の赤を【黄/茶】につなげればOKなんですが、



とりあえず光量100%の赤を【黄/茶】につないでみたものの、やはり電流が弱いので点灯しなかったため、結局光量100%の赤はヒューズボックス内のACCから取りました。

自分は光量100%の赤線をACCアクセサリーから取ったので、エンジンONで光量100%で点灯し、光量50%の白線をポジション配線【白/茶】から取ったのでライトを点灯すると光量50%で点灯します。



ウインカーの黄線を【白/緑】につなげてウインカー連動にすればウインカーを出した方のイカリングもオレンジに光り、ウインカー配線を接続しなければ常時ホワイトのイカリング状態です。



自分はやってませんが光量100/50を【白/黄】のデイライト配線と接続する方法もあり、この場合デイライト連動なので、サイドブレーキを解除してデイライト点灯と同時にイカリングも点灯します。



デイライト連動でウインカー配線に接続していない場合の話→デイライトはウインカーを出すと、出した方のデイライトは消えてしまうので、ウインカーを出した方のイカリングも消えてしまうことになります。



例えば、右ウインカーを出した場合、右ウインカー点滅、運転席側イカリング消灯、助手席側イカリング点灯、助手席側デイライト点灯ということになります。



じゃライト点灯時はどうなるのということですが、ライトオンの状態ではデイライト→ポジションに切り変わるので、ポジション配線【白/茶】に何をつないでいるかの話によります。



自分はイカリングを常時点灯の状態にさせておきたかったので、デイライト連動ではなく光量100%をACCアクセサリー(エンジンON)から取りました。



(説明下手ですいません)

というわけで、何回も書きますが、



光量50%の白をポジション配線【白/茶】、ウインカーの黄をウインカー配線【白/緑】、アースの黒を【黒】、光量100%の赤をアクセサリーからとっていきます。

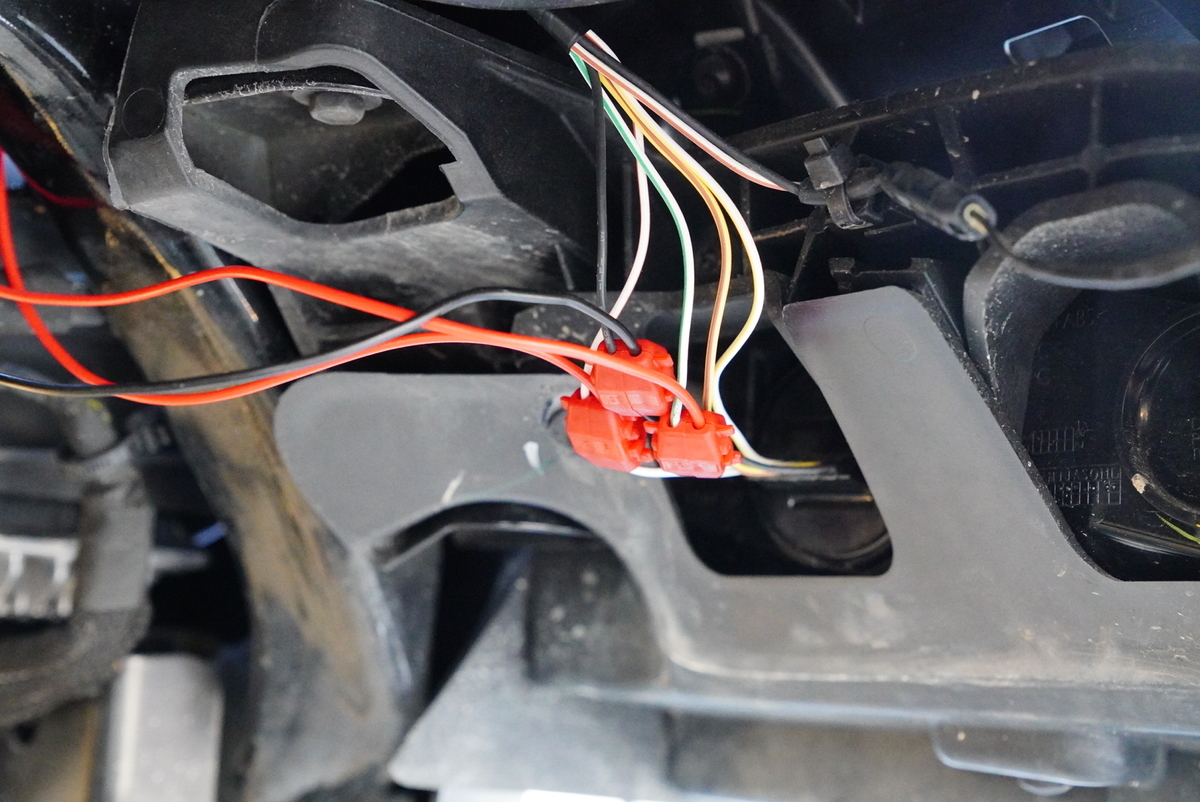

4つの分岐がある3の配線をそのままデイライト部分に接続すればいいだけなのですが、各配線ボンネットを開けたらすぐに外せるように配線コードを使いボンネット内まで配線を延長しておきました。

f:id:djrkmrym:20220131101804j:plain

配線コネクタで

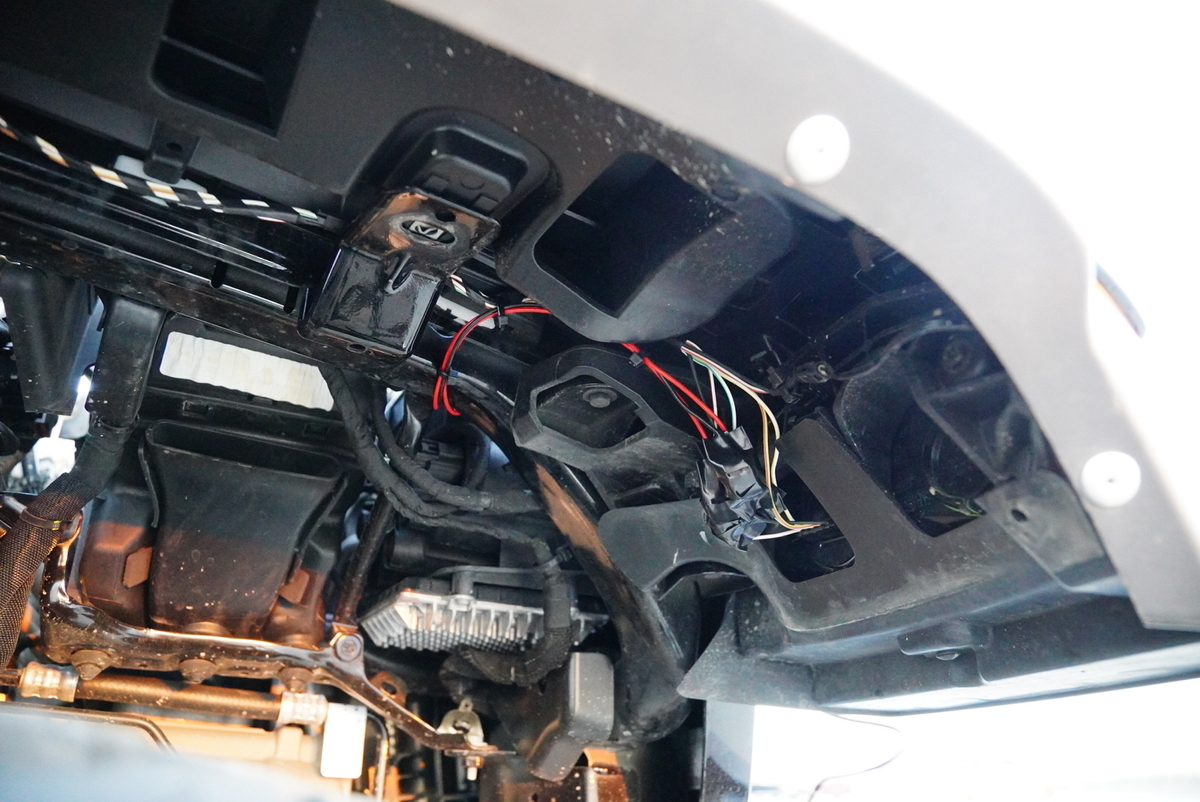

f:id:djrkmrym:20220131101920j:plain

運転席側

f:id:djrkmrym:20220131101909j:plain

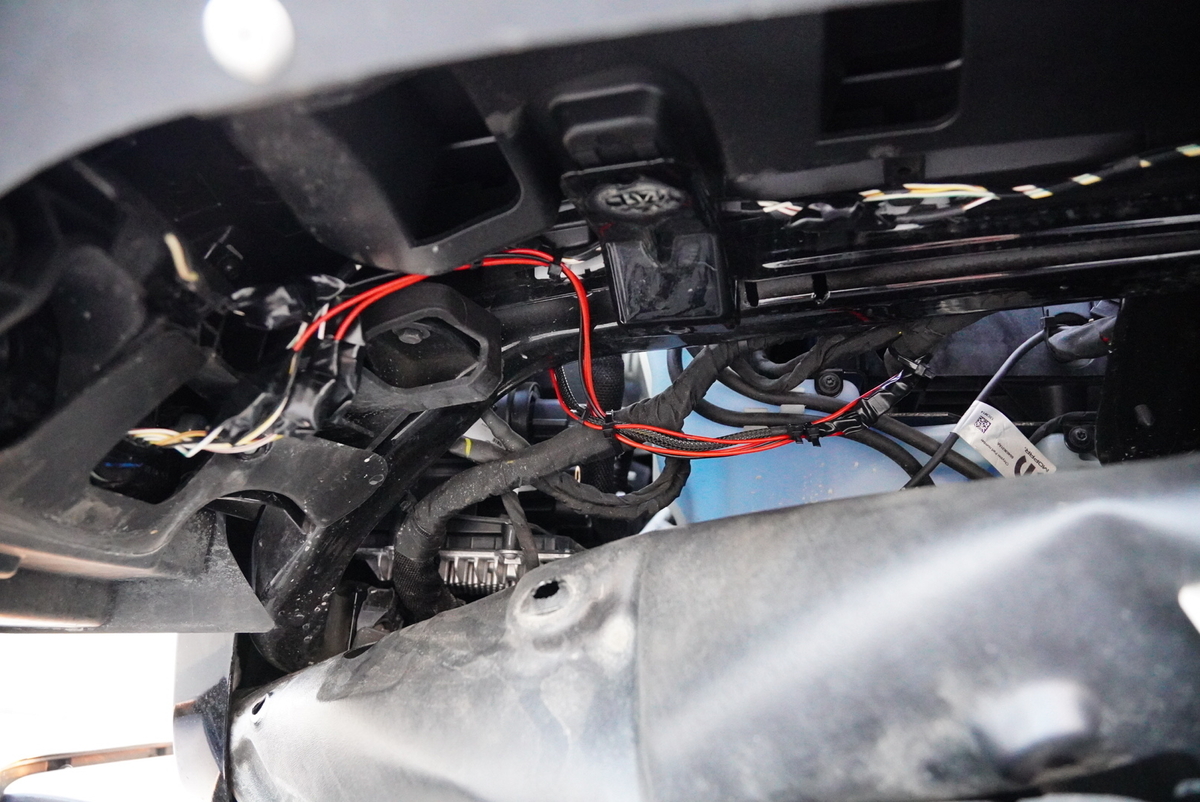

助手席側



▼配線コード

f:id:djrkmrym:20220131101652j:plain

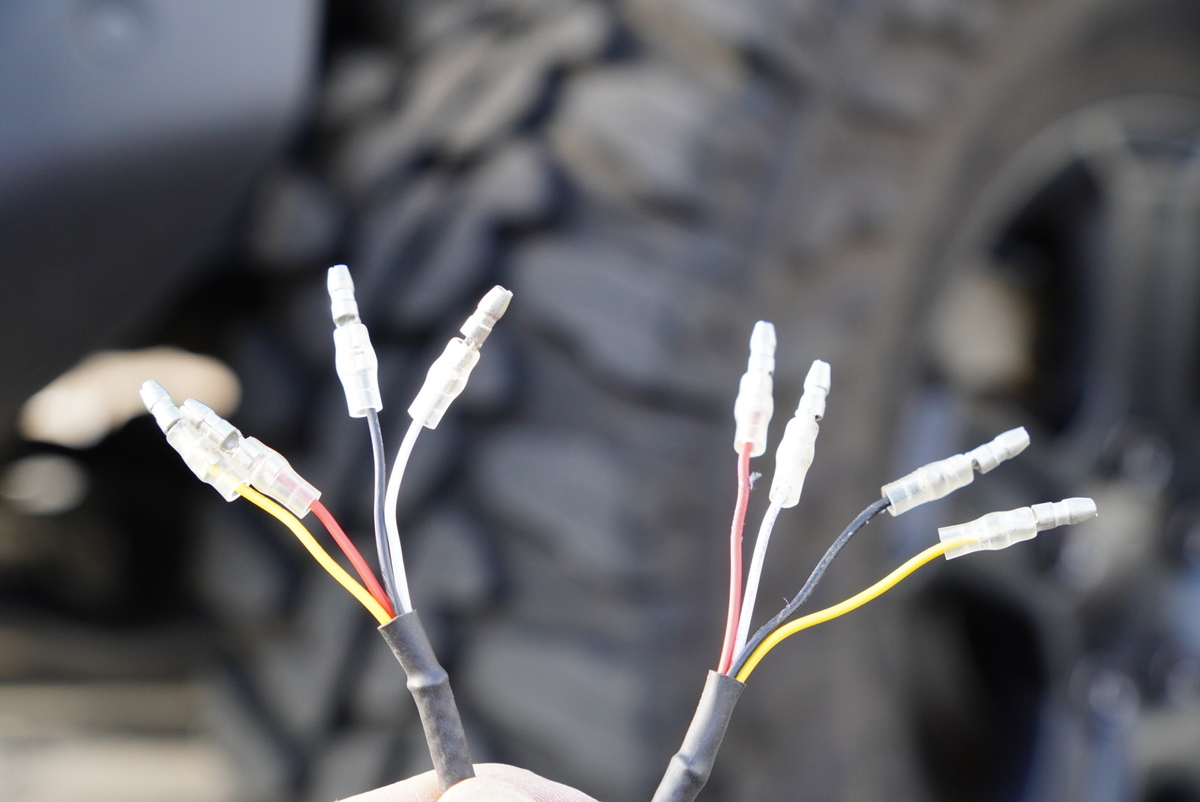

3の配線はギボシ端子にして

f:id:djrkmrym:20220131101815j:plain

運転席側

光量100%の赤線は助手席側ヒューズボックスまで延長です。



f:id:djrkmrym:20220131101843j:plain

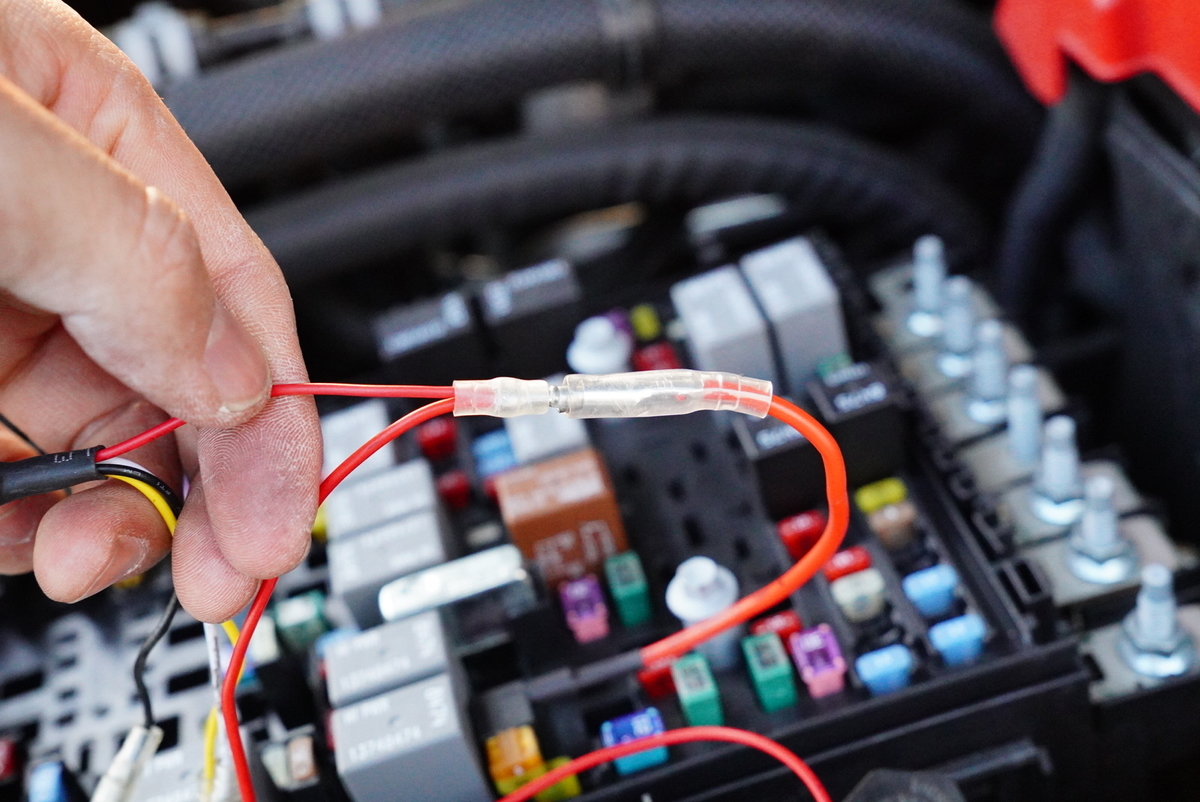

運転席側から延長してきた光量100%の赤線と、助手席側の赤線を1本にまとめて、



ヒューズボックス内のACCアクセサリー電源と接続。

f:id:djrkmrym:20220131101856j:plain

これで配線は完成です。



ボンネットを開けると、この配線が手の届くところにあるようにしているので、

f:id:djrkmrym:20220131101815j:plain
f:id:djrkmrym:20220131101843j:plain
運転席側/助手席側

ウインカーの黄線を外せば、ウインカー連動オフになります。



テツさんに「ウインカーオンオフシステム作った!配線延長してギボシ抜くだけやけど・・・」ってこの画像送ったら、



「オンオフギボシやな!」と言ってましたが、全くおもしろくないのでクレームはテツさんまで・・・www



というわけで、ちょっと加工してこんな感じにしてみましたが、あくまで僕のやり方なんで・・・参考程度にしていただけたらと思います。



イカリングの位置決め

グリルインサートなし

イカリングの位置決めは最後にグリルをつけてからにしました。

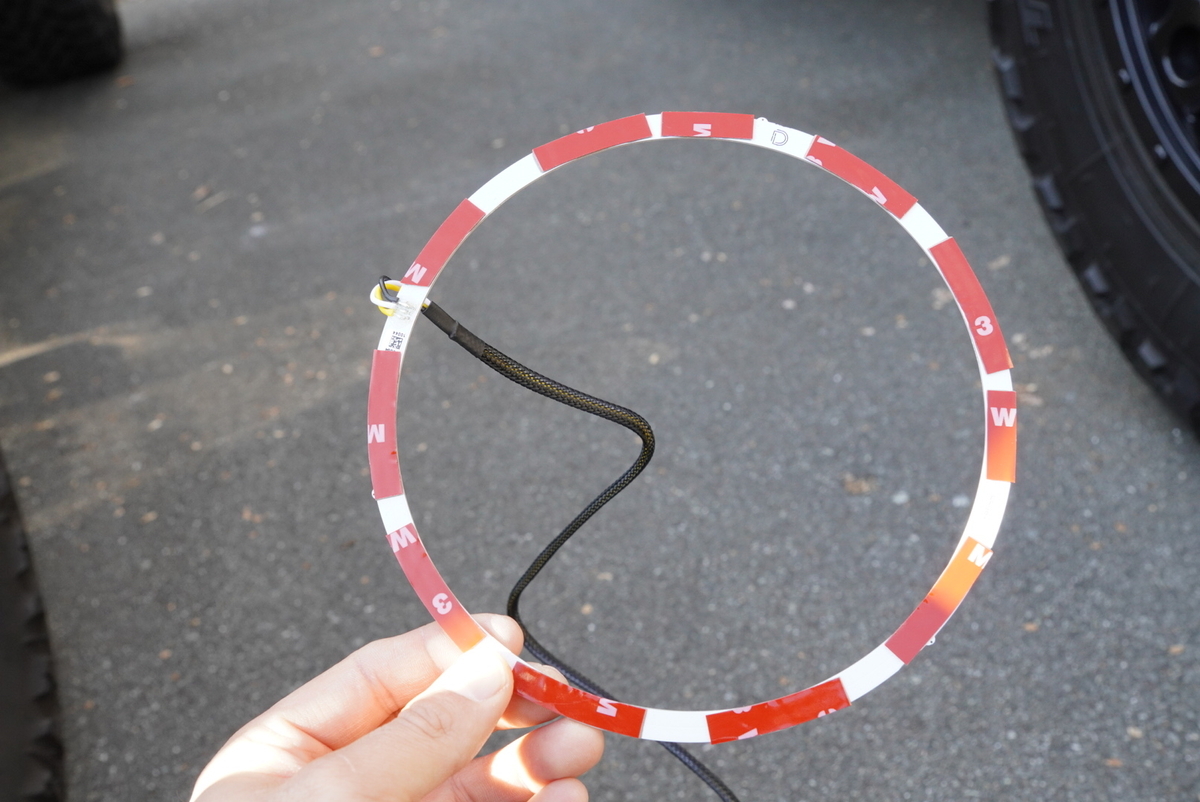

イカリングは裏面に両面テープを貼って固定します。

f:id:djrkmrym:20220125094032j:plain

性格がでますね・・・w

ヘッドライトレンズ面は湾曲してるので、両面テープは細めに切って内側にだけ貼ってもいいかと思います。



▼知らぬ間にテツさんに盗撮されてました。

f:id:djrkmrym:20220126004151j:plain

f:id:djrkmrym:20220126004158j:plain

さぁさぁ、これで完成です!



グリルインサートあり

純正ルビコングリルはインサートがついてサハラと同じクリアランスなんで関係ないみたいですが、



後付けでグリルインサートがついている場合、インサートを装着した上からだとイカリングがハマらないので、



イカリングを貼ってからグリル装着になります。

イカリングとインサートが干渉する場合、グリルがほんの少しだけ浮きますが、まぁ特に問題はないです。



▼右のテツ号はグリルインサート装着車。

f:id:djrkmrym:20220126092728j:plain

イカリングとインサートが少しかぶる分イカリングが細く見えますが、個人的にはインサートありの方が好みです。

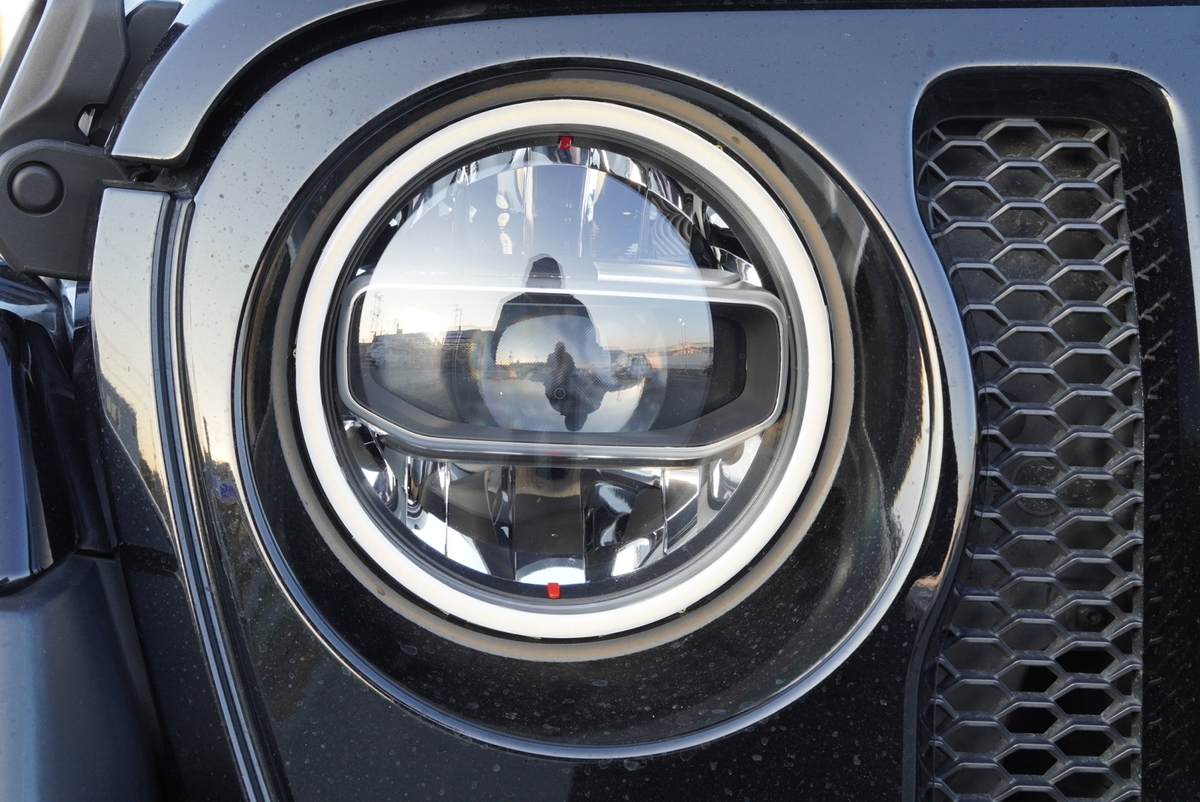

イカリング装着後写真



f:id:djrkmrym:20220126092750j:plain

f:id:djrkmrym:20220126092812j:plain

イカリング貼ったらどうなるのかな~と思ってましたが、やはりなんかついてるなーという感じになりました。



嫁さんには黙ってつけたのですが、翌日前から見た時に「なんかついてる!」という感じでバレました。

f:id:djrkmrym:20220126092827j:plain

f:id:djrkmrym:20220126092850j:plain

f:id:djrkmrym:20220126092903j:plain

f:id:djrkmrym:20220126092914j:plain

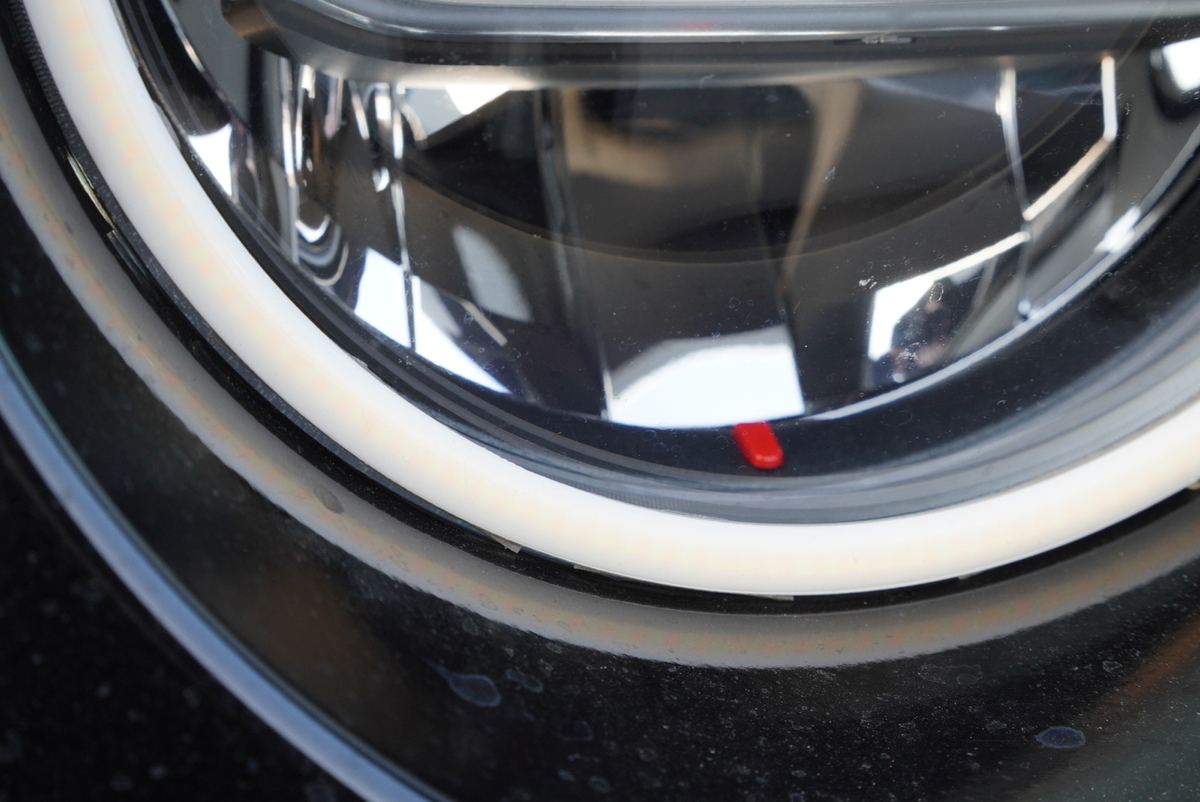

ボディが黒だとやはり目立つ

前からこのなんかついてる感が許せなかったんですが、いざつけてみると別になんとも思わなかったです・・・笑。



▼エンジンON(光量100%)

f:id:djrkmrym:20220126092933j:plain

f:id:djrkmrym:20220126093008j:plain



▼サイドブレーキ解除

f:id:djrkmrym:20220126093020j:plain

f:id:djrkmrym:20220126093036j:plain



▼ライト点灯(光量50%)

f:id:djrkmrym:20220126093049j:plain

f:id:djrkmrym:20220126093105j:plain

光量100と50は写真で伝えることはできませんが、実際に見るとはっきりとわかります。



感覚的に言うと100と65ぐらいなんじゃと思うぐらいですがw

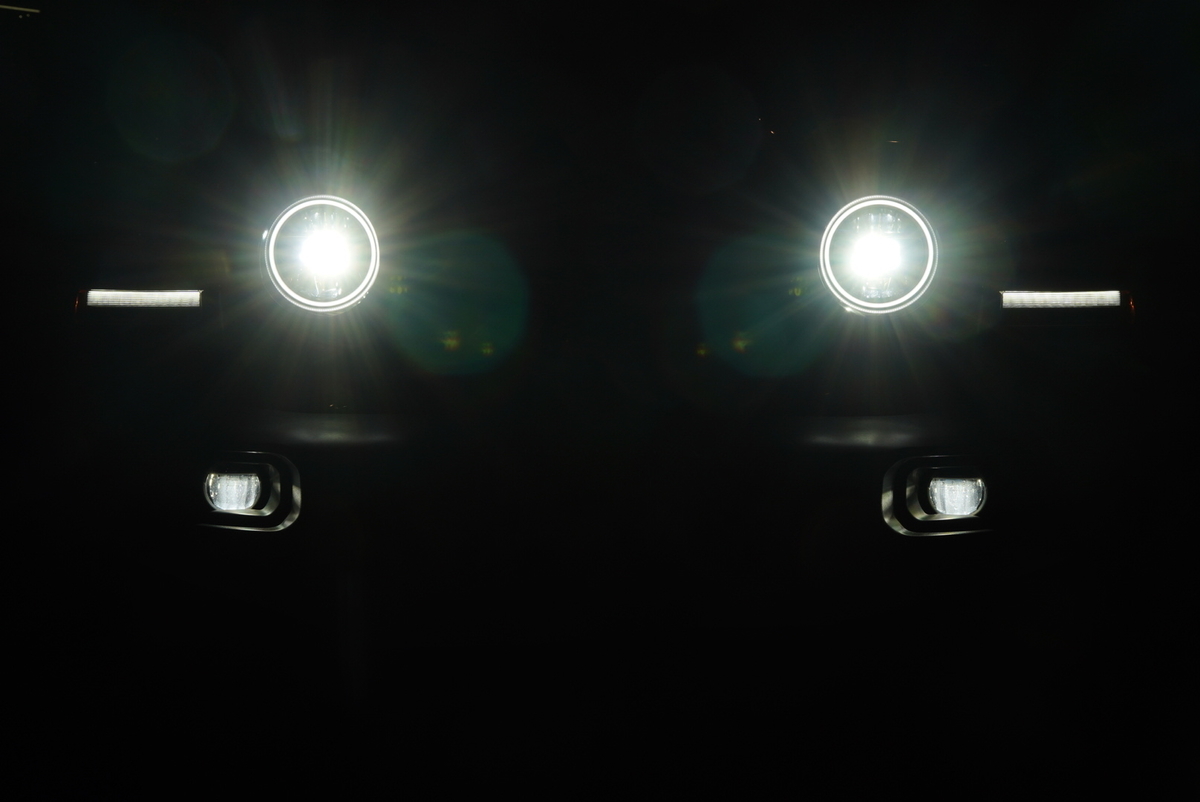

ラングラーってすれ違うとき、遠くから走ってきてもデイライトのおかげですぐにわかりますが、イカリングがついて、より目立つようになりました。

f:id:djrkmrym:20220126093216j:plain

f:id:djrkmrym:20220126093143j:plain

f:id:djrkmrym:20220126093153j:plain

f:id:djrkmrym:20220126093203j:plain



最後に



f:id:djrkmrym:20220126093216j:plain

イカリング、前から「いいな~」とは思ってたけど、めちゃくちゃやりたいってわけでもなくて、



でも実際やってみると、やっぱりいいですね!笑



遠くから走ってくる姿もめちゃくちゃかっこよかったです。



というわけでイカリングカスタム書いてみたので、よければ参考にしてください。

f:id:djrkmrym:20220126092716j:plain
f:id:djrkmrym:20220126092728j:plain
